Zestaw schodowy OMEGA Exclusive sterowany z aplikacji mobilnej, z czujnikami ruchu Alfa i sondą zmierzchu

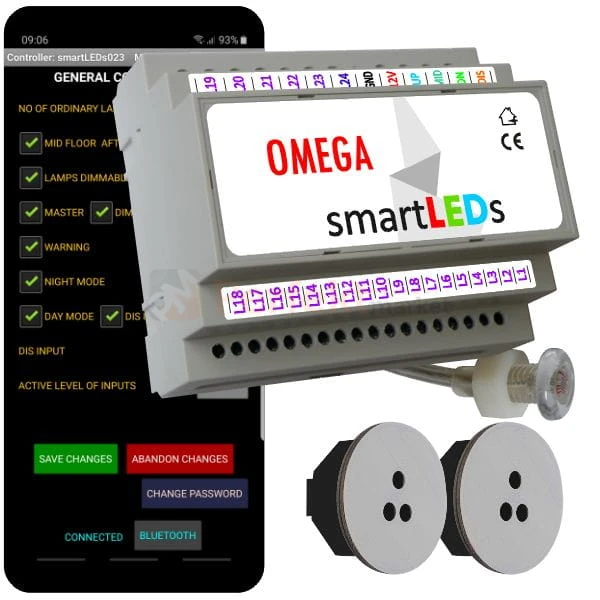

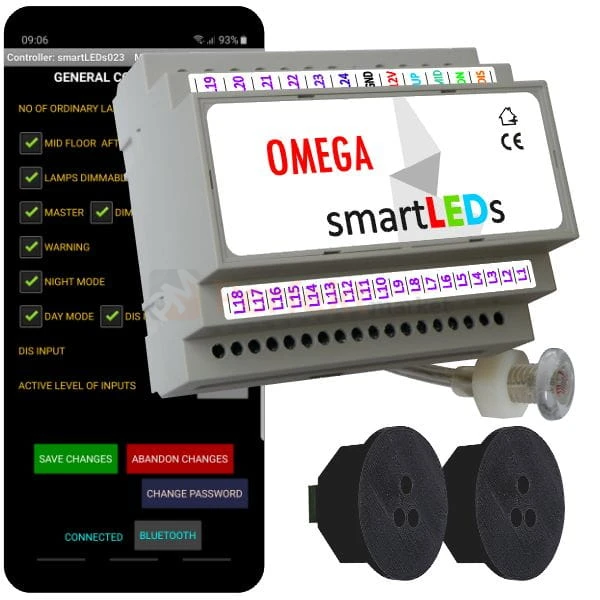

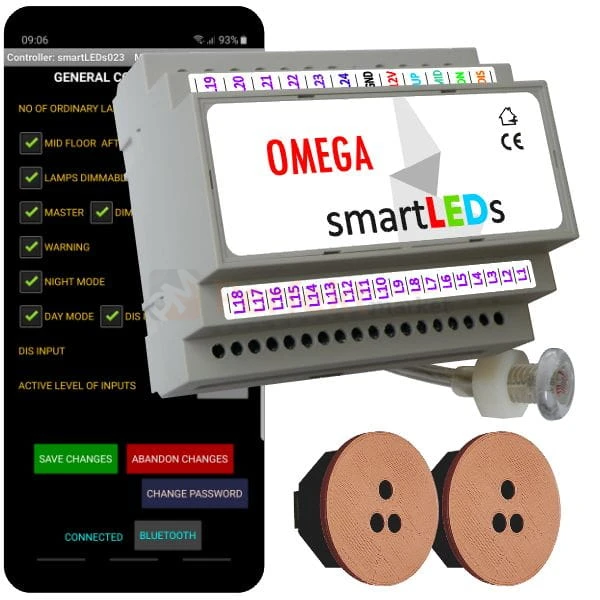

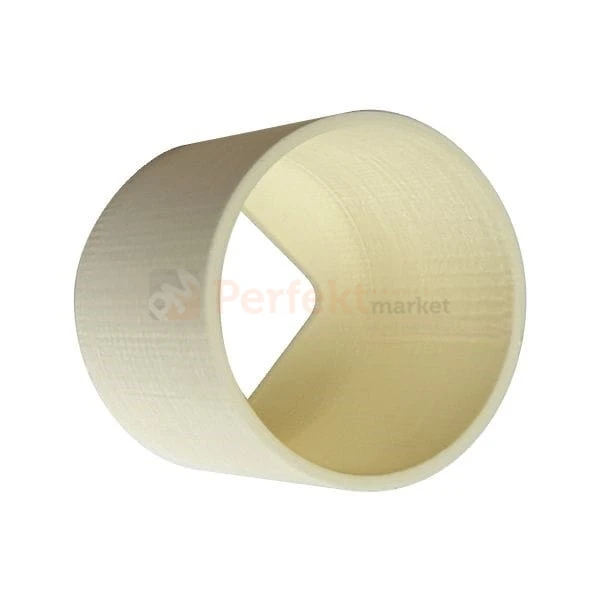

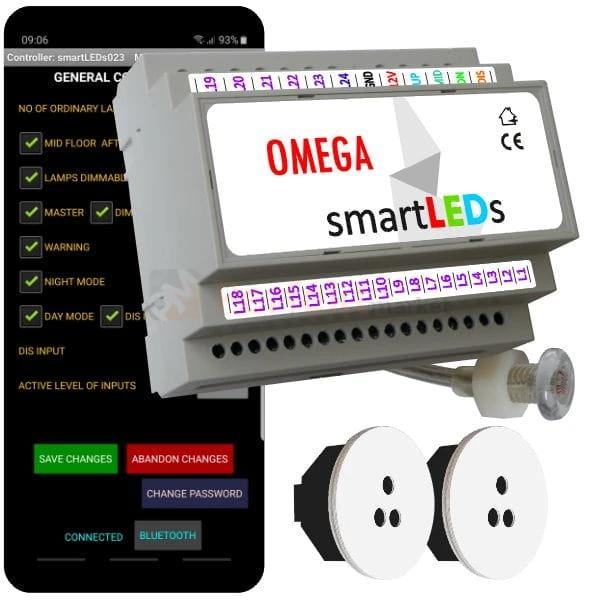

Zestaw schodowy zawiera: sterownik, sondę czujnika zmierzchu, 2x czujnik ruchu ALFA w wybranym kolorze. Osobno należy zamówić puszkę do montażu czujnika w ścianie, lub adapter do montażu w puszce ⌀60.
Omega Exclusive jest zestawem schodowym obsługiwanym z poziomu aplikacji na smartfon – to najbardziej zaawansowany zestaw schodowy, przeznaczony do efektownego sterowania wielopunktowym oświetleniem LED w instalacjach oświetlenia LED 12V DC/24V DC z oddzielnym sterowaniem każdym punktem świetlnym. Efekt wyzwalany jest za pomocą dwóch czujników zmierzchu umieszczonych na początku i na końcu schodów. Za pomocą aplikacji można dokonywać konfiguracji zestawu, ale służy też do diagnostyki instalacji. Do podświetlenia stopni najczęściej używana jest taśma LED, ale mogą to być też oprawy schodowe.
Działanie zestawu:
Podstawowym elementem zestawu jest sterownik schodowy OMEGA Exclusive. Do sterownika podłączone są dwa czujniki ruchu - na dole i na górze obwodu oraz dodatkowo sonda światła wykrywająca zmierzch. Sterownik OMEGA posiada 3 tryby pracy: DZIEŃ, MAX i NOC, przełączane automatycznie przez wyłącznik zmierzchowy lub zegar czasu rzeczywistego. Podstawowym trybem jest tryb MAX. W stanie spoczynku stopnie schodów mogą być całkowicie wyłączone lub delikatnie podświetlone (opcjonalnie). Po wykryciu przez dowolny czujnik osoby na schodach sterownik generuje efekt świetlny, w którym występują fazy: zapalania, świecenia, ostrzegania (opcjonalnie) i gaszenia. Pełne oświetlenie jest włączane zgodnie ze zdefiniowanym przez użytkownika stylem zapalania, zwykle kolejno, stopień po stopniu (fala świetlna), zgodnie z kierunkiem poruszania się po schodach. Jeśli ruch został wykryty przez oba czujniki - dolny i górny, lampy są zapalane kolejno z obu stron.
Jeśli jest włączona funkcja obsługi półpiętra i zostanie aktywowane wejście MID, zapalanie następuje stopień po stopniu, w górę i w dół, począwszy od półpiętra.
Po ustalonym czasie świecenia oświetlenie jest gaszone lub przygaszane do ustalonej wartości podświetlenia, w kierunku zgodnym lub odwrotnym do kierunku zapalania.
W przypadku opraw schodowych, które można ściemniać włączanie i gaszenie każdej lampy odbywa się płynnie (z możliwością regulacji płynności), a w przypadku lamp nieściemnialnych – skokowo. Dwie ostatnie lampy mogą pełnić funkcję lampy Master – do oświetlenia ogólnego lub poręczy. Dostępna jest funkcja ostrzegania przed zgaszeniem świateł (mruganie, przygaszenie itp.)
Tryb noc - umożliwia inne ustawienie parametrów działania sterownika, np. tylko podświetlenie skrajnych lamp w stanie spoczynku oraz zastąpienie zapalania w postaci fali świetlnej innym stylem, np. RAZEM (lub NIE ZAPALAJ) i o mniejszej jasności.
Tryb dzień - to tryb w którym sterownik wyłączany jest przez sondę zmierzchową, sterownik nie reaguje na wejścia sygały z czujników ruchu oraz przyciski sterujące. Możliwe jest jedynie podświetlenie schodów lub ich całkowite wygaszenie. W sterowniku dostępna jest funkcja zapalania na stałe za pomocą aplikacji lub, jeśli funkcja obsługi półpiętra nie jest używana, za pomocą wejścia MID (płynne równoczesne zapalanie/gaszenie wszystkich lamp).
- Liczba sterowanych lamp: 3-24
- 2 style zapalania/gaszenia: po kolei (FALA LED) lub równocześnie (RAZEM)
- 3 tryby pracy: MAX, DZIEŃ, NOC, przełączane automatycznie
- Aplikacja na smartfon/tablet do wygodnej konfiguracji, diagnostyki oraz obsługi sterownika
- Wbudowany wyłącznik zmierzchowy z sondą światła oraz zegar czasu rzeczywistego
- Schodowe, optyczne czujniki odległości i ruchu o wąskim kącie patrzenia i regulowanym zasięgu
Najważniejsze właściwości sterownika:
- Obciążenie prądowe wyjść: 24 x 2A
- Duża sterowana moc wyjściowa: 24 x 48W (przy 24V zasilania lamp)
- Trzy wejścia sterujące UP, DN i MID, aktywowane ręcznie (dowolne łączniki bezpotencjałowe typu przycisk), automatycznie (np. 3 czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub w sposób mieszany.
- Wejście DIS do podłączenia załączonej sondy światła (ewentualnie programowalnego zegara astronomicznego, do kupienia osobno)
- Sterowanie oprawami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)
- Dopracowany algorytm gwarantujący prawidłowość działania niezależnie od sposobu aktywacji sterownika (czujniki ruchu, przyciski itp.), liczby osób poruszających się po schodach i kierunku ich ruchu
- Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe
Zaawansowana, płynnie „płynąca” FALA LED

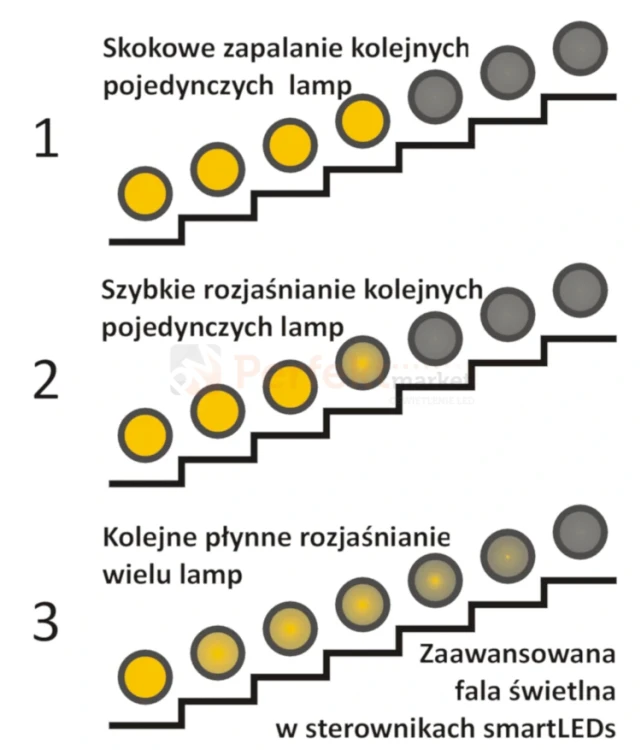

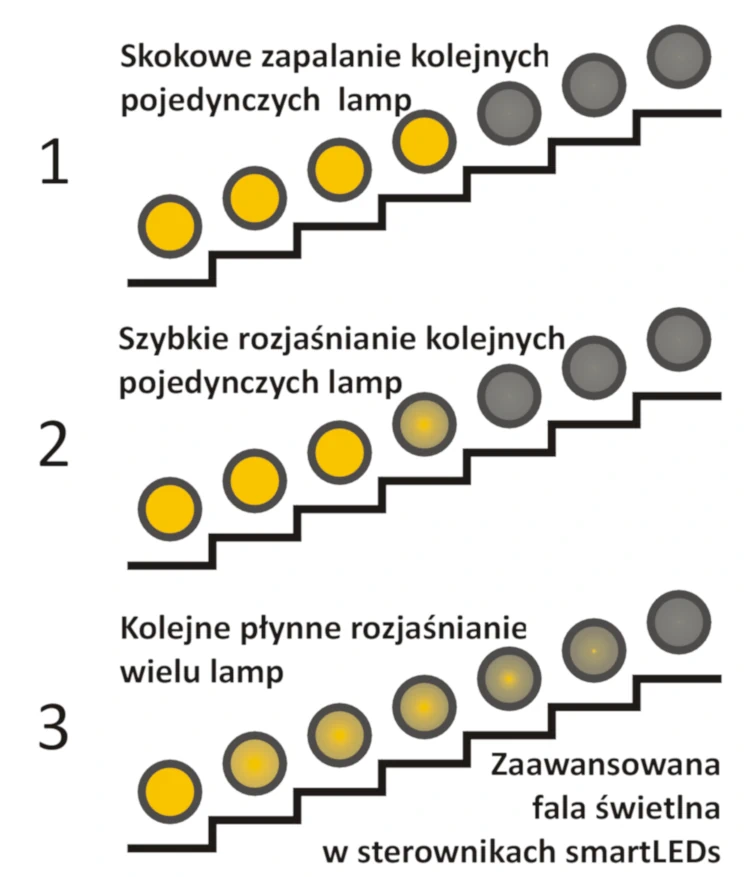

Choć wiele sterowników schodowych dostępnych na rynku opisuje swój efekt jako „falę LED”, w praktyce najczęściej działa to według prostego schematu: oprawy zapalają się po kolei – skokowo (rys. 1 obok) albo z łagodnym, lecz nadal dość szybkim rozjaśnianiem i przygaszaniem pojedynczej lampy (rys. 2 obok). W sterownikach smartLEDs zarówno włączanie, jak i wyłączanie oświetlenia realizuje zaawansowany algorytm, dzięki czemu uzyskano wyjątkowo efektowną, gładką falę światła (rys. 3 obok).
W systemie smartLEDs lampy rozświetlają się sekwencyjnie, miękko i z charakterystycznym efektem „rozmycia”. Kolejna oprawa zaczyna nabierać jasności jeszcze zanim poprzednia osiągnie maksimum. Znakiem rozpoznawczym jest stopniowo narastające czoło fali oraz właśnie rozmycie światła, które powstaje wskutek przesunięcia i nakładania się w czasie rozjaśniania (lub analogicznie ściemniania) kolejnych lamp. Taki efekt sprawia, że nie ma wyraźnej, ostrej granicy między podświetlanymi stopniami – całość wygląda naturalnie, miękko i płynnie. W rezultacie powstaje prawdziwa fala światła, która dosłownie „przelewa się” po schodach.
To najbardziej dopracowany element, który decyduje o widowiskowym charakterze i atrakcyjności FALI LED smartLEDs. Stopień rozmycia zależy od ustawionej płynności oraz czasu zapalania i wygaszania. Do wyboru jest 7 poziomów płynności fali. Zmiana jasności może przebiegać równomiernie, ale może też przyspieszać albo zwalniać. Parametry da się łatwo dopasować do własnych preferencji dzięki wbudowanemu konfiguratorowi.
Funkcje sterownika OMEGA
- Włączanie oświetlenia i automatyczne gaszenie lamp po ustalonym czasie
- 3 konfigurowalne przy pomocy aplikacji tryby pracy: DZIEŃ, MAX i NOC, przełączane automatycznie wbudowanym wyłącznikiem zmierzchowym i/lub wbudowanym zegarem lub zewnętrznym urządzeniem/łącznikiem podłączonym do wejścia DIS
- 2 style zapalania i gaszenia: FALA LED lub RÓWNOCZEŚNIE
- Fala LED płynna, dodatkowo z efektem “rozmycia” (kolejne lampy zaczynają stopniowo się rozpalać, zanim poprzednie osiągną maksymalną jasność)
- Regulacja płynności zapalania i gaszenia lamp ściemnialnych (7 stopni płynności)
- Funkcja podświetlenia lamp w stanie czuwania (RÓWNO, SKRAJNE lub NIEBO)
- Funkcja obsługi ruchu generowanego z półpiętra schodów
- Funkcja ostrzegania przed zgaszeniem świateł
- Funkcja lampy MASTER do oświetlenia górnego lub poręczy
- Funkcja ściemniacza (osobno dla lampy MASTER)
- Funkcja przedłużenia świecenia
- Funkcja świecenia stałego
- Włączanie trybów pracy na stałe
- Skokowe zapalanie i gaszenie lamp nieściemnialnych
Funkcja obsługi półpiętra (opcja)
Ten sterownik oświetlenia schodów posiada unikalną na rynku funkcję obsługi ruchu zainicjowanego z półpiętra schodów. Jeżeli na półpiętrze znajduje się wyjście z jakiegoś pomieszczenia, to przycisk lub czujnik, umieszczony obok tego wyjścia, należy podłączyć do wejścia MID sterownika oraz przy pomocy konfiguratora ustawić parametr Liczba lamp 1. poziomu na wartość odpowiadającą liczbie lamp do półpiętra. Po aktywacji sterownika lampy włączą się kolejno w górę i w dół począwszy od półpiętra, a po pewnym czasie zgasną zaczynając od dołu schodów w kierunku do góry. Dowiedz się więcej o różnych sposobach sterowania oświetleniem LED schodów z wyjściem na półpiętrze.
Wbudowany wyłącznik zmierzchowy z sondą światła
- Blokowanie świecenia lamp w dzień
- Montaż sondy możliwy zarówno na zewnątrz jak i wewnątrz domu w rejonie schodów (Sterownik jest inteligentny – nie blokuje się od oświetlenia, które sam załączył, co jest istotną zaletą wobec zewnętrznych automatów zmierzchowych, których sondy światła muszą być instalowane na zewnątrz pomieszczeń, w miejscu nieoświetlanym sztucznym światłem). Sondę światła należy podłączyć do wejścia DIS sterownika.
- 10 progów jasności (do wyboru) dla sondy światła
UWAGA: Zamiast sondy światła do wejścia DIS można podłączyć inne urządzenie (np. wyłącznik lub zegar astronomiczny) lub bezpotencjałowe wyjście dowolnego systemu Inteligentny Dom.
Specyfikacja sterownika:
- Typ: sterownik schodowy
- Model: S23-P
- Napięcie zasilania: 8-24V
- Obciążenie prądowe wyjściowe: 2A każde wyjście
- Rodzaj obciążenia: diodowe
- Liczba wejść sterujących: 3 (UP, DN, MID)
- Liczba sterowanych obwodów: 3-23
- Klasa szczelności sterownika: IP20
- Klasa szczelności sondy światła: IP65
- Klasa ochronności: III
- Typ pracy: ciągła, wewnątrz pomieszczeń
- Temperatura pracy: od -10°C do +45°C
- Montaż sterownika: szyna DIN 35
- Wymiary sterownika: 10,5 cm x 9,0 cm x 6,5 cm (6 modułów)
- Wymiary sondy światła: średnica 17mm, długość 32mm, przewód 1m
- Gwarancja producenta: 2 lata
Specyfikacja czujnika:
- Napięcie zasilania: 8-24 V DC (typowo 12VDC)
- Wyjście: NPN OC (aktywny stan niski); max. 30V 250mW
- Zasięg: Regulowany 30cm -100cm (potencjometr wieloobrotowy z przodu czujnika, pod osłoną)
- Kąt detekcji: <15°
- Sygnalizacja zasięgu: TAK (czerwona dioda z przodu czujnika, pod osłoną)
- Sygnalizacja wykrycia obiektu: TAK (zielona dioda z przodu czujnika, pod osłoną)
- Pobór mocy: 120mW (przy 12V zasilania)
- Pobór prądu: 10mA
- Podłączenie: 3-polowa listwa zaciskowa
- Wymiary: 42 mm (średnica osłony); 35mm (średnica montażu); 25 mm (głębokość)
- Obudowa: Tworzywo ABS
- Kolor osłony: do wyboru biała, szara, brązowa, czarna
- Stopień ochrony: IP20

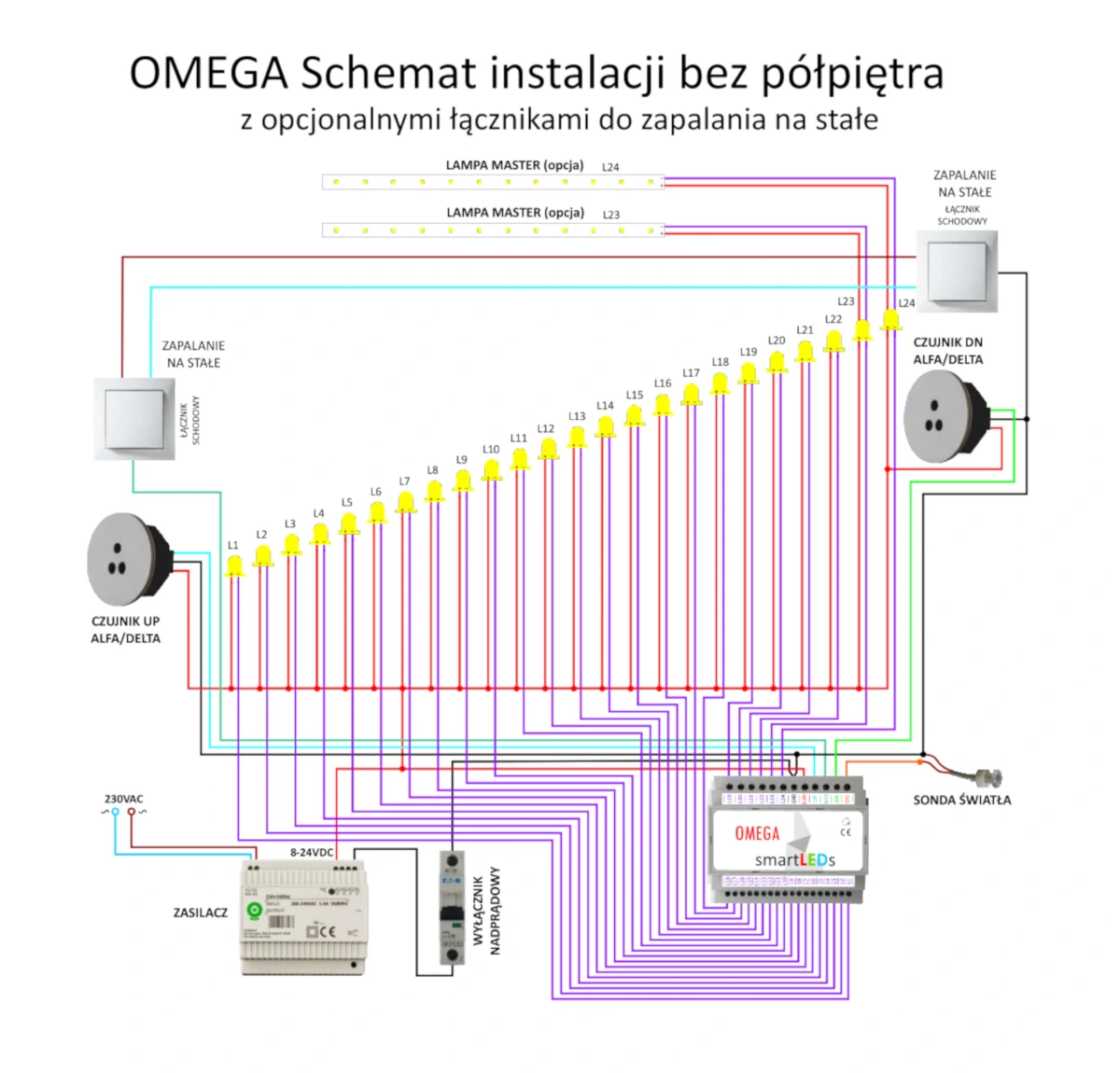

Schemat podłączenia z wyjściem na półpiętrze

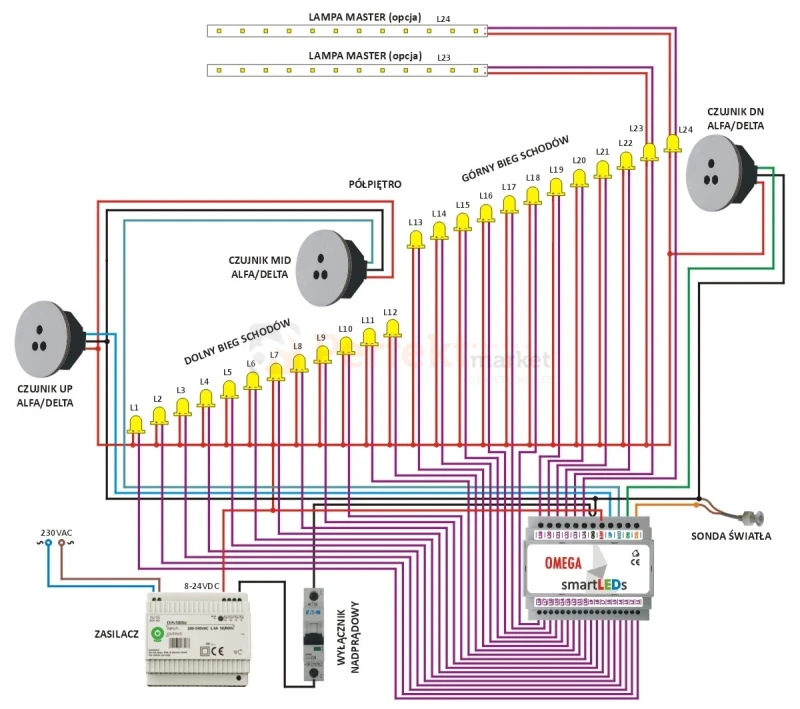

Poniżej zaprezentowano przykładową konfigurację instalacji schodowej LED z obsługą półpiętra:
- 24 strefy (grupy) opraw LED
- opcjonalna lampa Master: wyjścia L23 i L24 jako oświetlenie górne lub podświetlenie poręczy (np. taśma LED)
- automatyczne załączanie oświetlenia przez 3 czujniki schodowe ALFA/DELTA (alternatywnie: przyciski, fotokomórki itp.)
- jeden wspólny zasilacz dla sterownika, czujników ALFA/DELTA oraz opraw LED (8–24 V DC)
- włączanie trybów DZIEŃ i/lub MAX realizowane przez wbudowany wyłącznik zmierzchowy z sondą światła podłączoną do wejścia DIS
