Sterownik schodowy LED z czujkami ruchu ALFA i sondą zmierzchu efekt fali S19-P [warianty]

Sterownik schodowy do taśm LED z czujkami ruchu ALFA i sondą zmierzchu efekt fali S19-P

Zestaw schodowy zawiera: sterownik, sondę czujnika zmierzchu, 2x czujnik ruchu ALFA w wybranym kolorze. Osobno należy zamówić puszkę do montażu czujnika w ścianie, lub opcjonalnie adapter do montażu w puszce ⌀60.

Zestaw sterowania oświetleniem schodowym S19 PREMIUM typu fala świetlna. Kontroler schodowy wykorzystywany jest do efektownego sterowania i automatyki wielopunktowego oświetlenia LED  schodów o napięciu 8-24V. Sterownik w instalacjach oświetlenia LED schodów pozwala na niezależne sterowanie każdą lampą (schodem) niezależnie.

Do sterownika może być zastosowane dowolne źródło światła LED - taśma LED, oprawa schodowa LED - należy jednak pamiętać, że napięcie zasilacza musi być zgodne z napięciem podłączonych odbiorników, moc zasilacza musimy być dobrana odpowiednio do podłączonej mocy a maksymalny prąd na jeden kanał nie może przekraczać 2A.

Główne funkcje zestawu:

• delikatne podświetlenie LED schodów po zmierzchu
• delikatne podświetlenie LED schodów po wykryciu ruchu przez czujniki
• kolejne i płynne włączanie pełnego oświetlenia na określony czas.

Sterownik schodowy LED S19-P pełni przede wszystkim funkcję inteligentnego włącznika czasowego oświetlenia LED. W stanie spoczynku S19-P umożliwia (opcjonalnie) delikatne podświetlenie schodów do jasności określonej przez konfigurowalny parametr Podświetlenie.

Po pojawieniu się osoby na schodach pełne oświetlenie jest włączane kolejno, lampa po lampie (w trybie FALA ŚWIETLNA) zgodnie z kierunkiem poruszania się. Po czasie określonym przez parametr Czas świecenia lampy są gaszone kolejno do ustalonej wartości podświetlenia.

W przypadku lamp ściemnialnych (np. taśmy LED, opraw schodowych Decorus) włączanie i wyłączanie każdej lampy odbywa się płynnie (z możliwością regulacji płynności), a w przypadku lamp nieściemnialnych – skokowo. Jedna z lamp może pełnić funkcję lampy Master – do oświetlenia ogólnego lub poręczy (zapalana jako pierwsza, gaszona jako ostatnia). Ciekawą opcją jest również dostępna funkcja ostrzegania przed zgaszeniem świateł (mruganie, przygaszenie itp.), funkcja przedłużenia świecenia oraz funkcja świecenia stałego.

Sterownik S19-P posiada 2 wejścia do podłączenia czujników ruchu i/lub wyłączników. Umożliwia podłączenie zewnętrznego automatu zmierzchowego lub zegara astronomicznego (zastąpi wtedy wbudowany wyłącznik zmierzchowy).

Pozostałe parametry i możliwości sterownika:

• Zakres obsługiwanych opraw: od 3 do 19
• Dopuszczalne obciążenie prądowe wyjść: do 19 × 2 A (maks. 2 A na kanał)
• Wysoka moc na wyjściach: do 19 × 48 W (przy zasilaniu lamp 24 V)
• Dwa wejścia sterujące: UP i DN – mogą być wyzwalane:
• ręcznie (dowolne łączniki bezpotencjałowe, np. przyciski zwierne),
• automatycznie (np. dwa czujniki ruchu z wyjściem bezpotencjałowym – przekaźnikowym – lub z wyjściem typu OC),
• w trybie mieszanym (ręcznie + automatyka)
• Wejście DIS do podłączenia sondy światła lub programowalnego zegara astronomicznego (akcesoria dostępne osobno)
• Obsługa lamp LED ściemnialnych (płynna regulacja jasności metodą PWM) oraz nieściemnialnych (załączanie skokowe)
• Możliwość integracji z systemami smart home (m.in. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe

Zaawansowana, płynna FALA LED

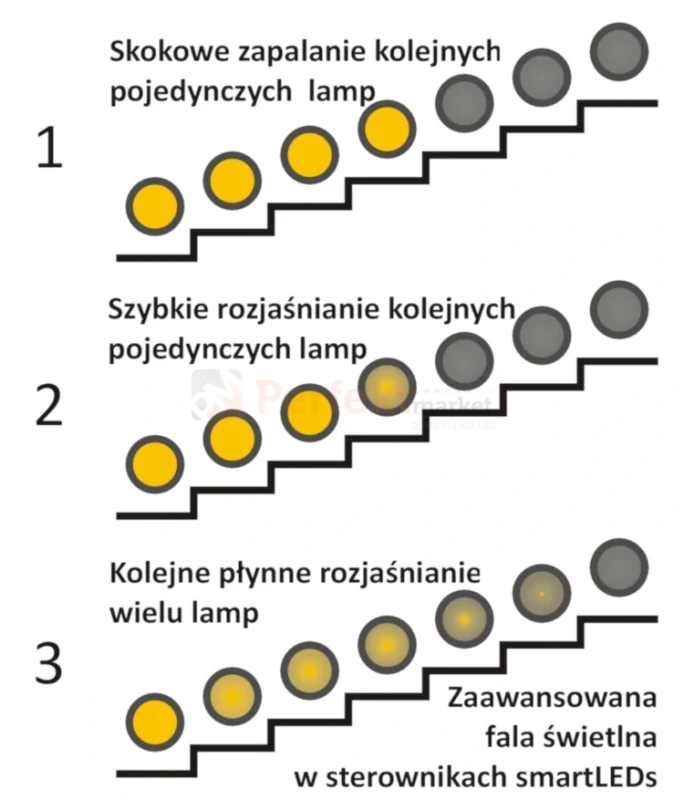

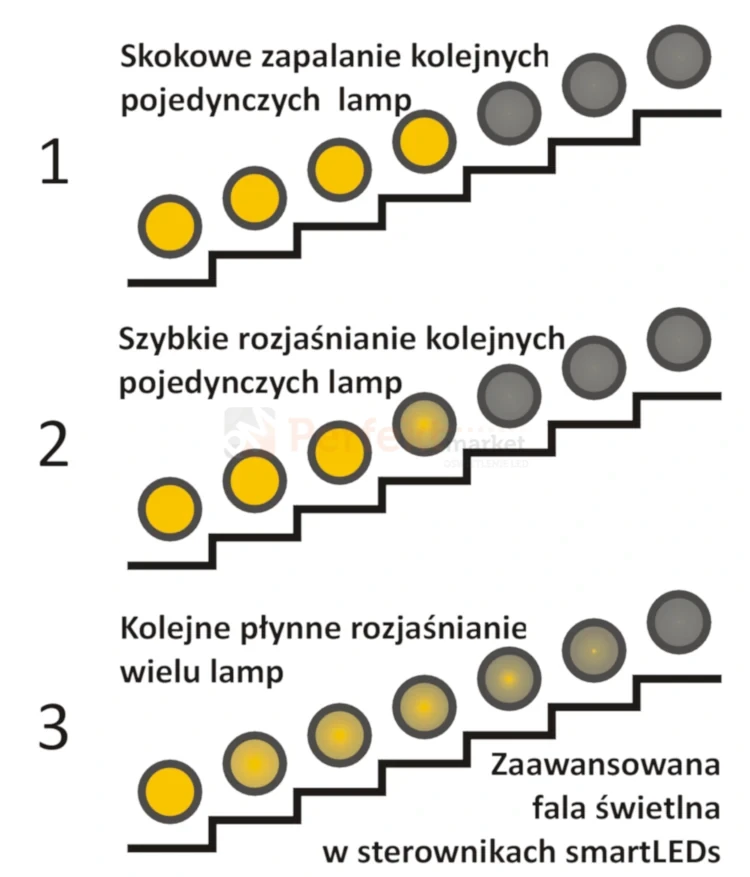

Wiele dostępnych na rynku sterowników schodowych, które posługują się określeniem „fala LED”, uruchamia oświetlenie według prostego schematu: lampy zapalają się po kolei – skokowo (rys. 1 obok) albo z łagodniejszym, lecz wciąż dość szybkim rozjaśnianiem i ściemnianiem pojedynczej oprawy (rys. 2 obok). W sterownikach S19-P, S23-P zarówno włączanie, jak i wygaszanie odbywa się jednak w oparciu o bardziej zaawansowany algorytm, co pozwala uzyskać efektowną, płynnie „płynącą” falę światła (rys. 3 obok).

W rozwiązaniach S19-P czy S23-P kolejne lampy rozświetlają się sekwencyjnie, miękko i z efektem „rozmycia”. Następna oprawa zaczyna się rozjaśniać, gdy poprzednia nie osiągnęła jeszcze pełnej jasności. Charakterystyczne jest tu narastające czoło fali oraz właśnie rozmycie, powstające dzięki przesunięciu i nakładaniu się w czasie rozjaśniania (lub odpowiednio ściemniania) kolejnych lamp. Oznacza to brak ostrej granicy pomiędzy podświetlanymi stopniami – wszystko pozostaje gładkie, miękkie i naturalnie płynne. W efekcie tworzy się prawdziwa fala światła, która „przelewa się” po schodach. To najbardziej zaawansowany element, decydujący o widowiskowym charakterze i atrakcyjności FALI LED.

Na stopień rozmycia wpływa wybór płynności oraz czasu zapalania i gaszenia. Do dyspozycji jest 7 poziomów płynności fali. Zmiana jasności może przebiegać w stałym tempie, ale może też przyspieszać albo zwalniać. Parametry fali można dopasować do własnych preferencji za pomocą wbudowanego konfiguratora.

Wersja premium sterownika oświetlenia schodów S-19 wyróżnia się:

wyłącznikiem zmierzchowym z sondą światła.
rozbudowany konfigurator, umożliwiający doskonałe dopasowanie działania do potrzeb użytkownika poprzez ustawienie 18 parametrów konfiguracyjnych:

• Liczba lamp (3-19);
• Lampa Master (NIE, SCIEM-R, SCIEM-W, SKOK-R, SKOK-W);
• Liczba ostrzeżeń (0-7);
• Typ ostrzeżeń (MRUGNIJ, PIKO, NANO, MIKRO, MILI);
• Typ kroku (ZWALNIA, STAŁY, PRZYSPIESZA);
• Kierunek gaszenia (WSTECZ, ZGODNY);
• Płynność (0-7); Jasność (10%-100%);
• Podświetlenie(0%-90%);
• Jasność Master (10%-100%);
• Podświetlenie Master(0%-100%);
• Czas zapalania (0s-24s);
• Czas świecenia (0s-240s);
• Czas ostrzeżenia (0s-24s);
• Czas oczekiwania (0s-24s);
• Czas gaszenia (0s-24s);
• Poziom aktywny (ZERO, JEDEN);
• Wejście DIS (BLOKUJ, ODBLOKUJ, PRZERZUCAJ,
• S1-S10 (progi jasności dla sondy światła)

Zestaw sterowania oświetleniem schodowym LED S19-P zawiera:

1. Inteligentny sterownik schodowy LED S19-P fala świetlna (model PREMIUM) z wbudowanym wyłącznikiem zmierzchowym i konfiguratorem 18 parametrów
2. Sondę światła z możliwością stosowania wewnątrz budynku jak i na zewnątrz.
3. 2 schodowe czujniki ruchu ALFA smartLEDs z możliwością wyboru koloru pokrywy.

Specyfikacja sterownika:

• Typ: sterownik schodowy
• Model: S19-P
• Napięcie zasilania: 8-24V
• Obciążenie prądowe wyjściowe: 19x 2A
• Rodzaj obciążenia: diodowe
• Liczba wejść sterujących: 2 (góra-dół)
• Liczba sterowanych obwodów: 3-19
• Klasa szczelności sterownika: IP20
• Klasa szczelności sondy światła: IP65
• Klasa ochronności: III
• Typ pracy: ciągła, wewnątrz pomieszczeń
• Temperatura pracy: od -10°C do +45°C
• Montaż sterownika: szyna DIN 35
• Wymiary sterownika: 9,5 cm x 9,0 cm x 6,5 cm (5 modułów)
• Wymiary sondy światła: średnica 17mm, długość 32mm, przewód 1m
• Gwarancja producenta: 2 lata

Specyfikacja czujnika:

• Napięcie zasilania: 8-24 V DC (typowo 12VDC)
• Wyjście: NPN OC (aktywny stan niski); max. 30V 250mW
• Zasięg:  Regulowany 30cm -100cm (potencjometr wieloobrotowy z przodu czujnika, pod osłoną)
• Kąt detekcji: <15°
• Sygnalizacja zasięgu: TAK (czerwona dioda z przodu czujnika, pod osłoną)
• Sygnalizacja wykrycia obiektu: TAK (zielona dioda z przodu czujnika, pod osłoną)
• Pobór mocy: 120mW (przy 12V zasilania)
• Pobór prądu: 10mA
• Podłączenie: 3-polowa listwa zaciskowa
• Wymiary: 42 mm (średnica osłony); 35mm (średnica montażu); 25 mm (głębokość)
• Obudowa: Tworzywo ABS
• Kolor osłony: do wyboru biała, szara, brązowa, czarna
• Stopień ochrony: IP20

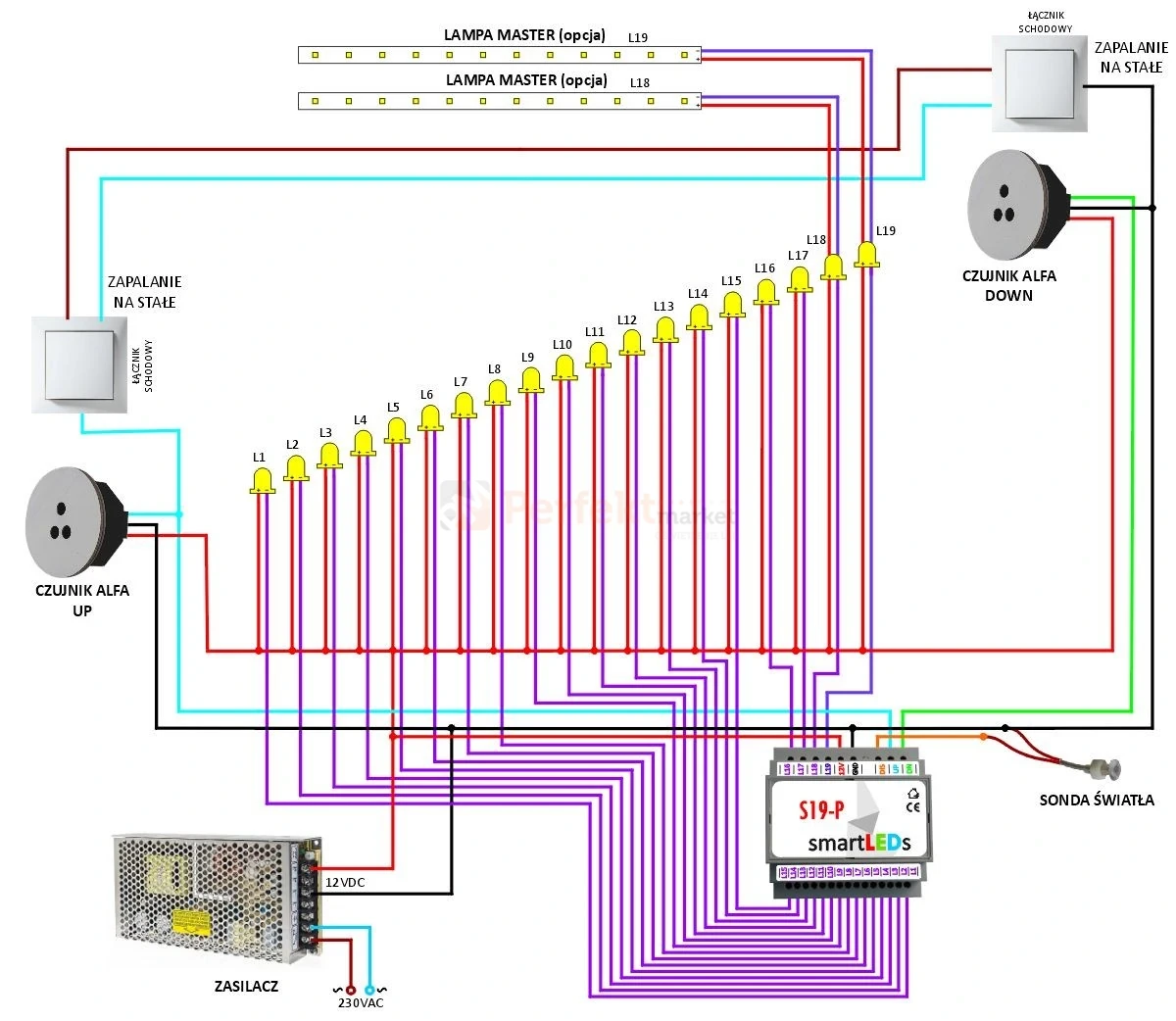

Poglądowy schemat podłączenia
Standardowa instalacja schodowa S19-P z jednym wspólnym zasilaczem dla sterownika, czujników i opraw, z opcjonalną lampą Master, sterowana czujnikami schodowymi ALFA, z użyciem wbudowanego wyłącznika zmierzchowego, oraz z opcjonalną funkcją stałego włączenia oświetlenia.

Założenia:

• 19 stref (grup) opraw LED (wyjście L19 jako alternatywa dla lampy Master)
• opcjonalna lampa Master (L19) jako oświetlenie górne lub doświetlenie poręczy (np. taśma LED)
• wspólne źródło zasilania dla sterownika, czujników ALFA i opraw LED (zwykle: 12 V DC)
• automatyczne załączanie oświetlenia przez czujniki schodowe ALFA (ewentualnie: przyciski, fotokomórki itp.)
• opcjonalna funkcja stałego świecenia realizowana dodatkowymi łącznikami
• blokada pracy w dzień dzięki wbudowanemu wyłącznikowi zmierzchowemu
