Automaty zmierzchowe

Czujniki zmierzchowe w przemyśle: zewnętrzny czujnik, klasyczny wyłącznik i zintegrowany układ zmierzchowy do lamp LED

Projektowanie układów zasilania dla rozległych terenów zewnętrznych wymaga zastosowania elementów o potwierdzonej odporności na zmienne warunki środowiskowe i duże amplitudy temperatur. Solidna aparatura elektryczna montowana na zewnątrz budynku musi stale monitorować poziom natężenia światła dziennego. Jest to proces niezbędny do tego, aby w optymalnym momencie załączyć zasilanie opraw, gdy zapada zmierzch, a o świcie bezpiecznie je wyłączać, odcinając zasilanie od transformatorów. W sytuacjach, gdzie obsługiwany jest duży plac manewrowy przy obiekcie spedycyjnym, moduł sterujący wykorzystuje sygnał, który generuje odseparowany fotorezystor reagujący na światło słoneczne. Modele operujące z dedykowaną sondą zewnętrzną pozwalają na fizyczne oddzielenie punktu pomiarowego od głównej rozdzielnicy zasilającej. Taki układ jest optymalny cenowo w rozległych halach produkcyjnych, gdzie centralna aparatura modułowa oraz czujnik ruchu do LEDów pracują w dużej odległości od głowicy odczytującej. Dokładna korelacja między odczytem z zewnątrz a pracą głównego stycznika zapewnia efektywne zarządzanie zasilaniem oświetlenia ulicznego, elewacyjnego oraz wewnętrznego. Zintegrowane czujniki zmierzchowe dostępne na rynku stanowią również praktyczne rozwiązanie do mniejszych instalacji, gdzie cały mechanizm decyzyjny może znajdować się w obrębie jednego punktu świetlnego.

Konstrukcja i specyfikacja: automat zmierzchowy z wewnętrznym czujnikiem światłoczułym, obudowa IP65, przekaźnik 16A i montaż na szynę

Przemysłowa automatyka obiektowa bazuje na komponentach o podwyższonej trwałości materiałowej. Zewnętrzne obudowy urządzeń wykonywane są z udaroodpornego poliwęglanu, tworzywa wykazującego stabilność pod wpływem promieniowania UV. Urządzenia o zwartej konstrukcji posiadają stopień ochrony IP65, co gwarantuje całkowitą szczelność przed wnikaniem pyłu węglowego oraz silnymi strugami wody, chroniąc bezpośrednio układy logiczne zlutowane na płytkach PCB. Moduły wykonawcze, takie jak sprawdzony rynkowo układ AZH, miniaturowe sterowniki dopuszkowe AZH-MINI-LED oraz dedykowane do instalacji półprzewodnikowych wersje AZH-LED, posiadają solidne tory prądowe ułatwiające proces automatycznego sterowania strefami świetlnymi. Bezpośredni montaż tych aparatów na znormalizowanej szynie DIN (profil TH35) gwarantuje pewne osadzenie wewnątrz szaf rozdzielczych, zajmując najczęściej jeden standardowy moduł o szerokości 17,5 mm. Wybierając produkt, chociażby do obsługi strefy, gdzie zainstalowana jest taśma LED wodoszczelna, należy właściwie dopasować parametry styków do charakteru obciążenia:

• Przekaźnik 10A: Podzespół przeznaczony do obsługi małych obwodów i rezystancyjnych źródeł światła pozbawionych układów impulsowych.

• Przekaźnik 16A: Styk prądowy przystosowany do pracy z obciążeniami o charakterze pojemnościowym, redukujący ryzyko zespawania blaszek kontaktowych przy starcie instalacji.

• Przekaźnik Inrush: Specjalistyczny aparat ze stykami pokrytymi stopem srebra i tlenku cyny (AgSnO2), zbudowany w celu pochłaniania wysokich prądów udarowych generowanych przez zasilacze opraw półprzewodnikowych.

FAQ – kluczowe kwestie techniczne i instalacyjne

Stabilność pracy obwodów oświetleniowych to bezpośredni wynik poprawnego doboru urządzeń sterujących i zachowania procedur monterskich. Poniższe zestawienie precyzuje sprawdzone zasady instalacji aparatury.

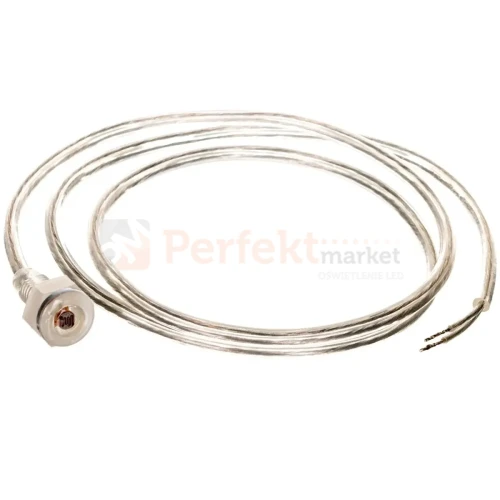

Jak poprawnie zintegrować aparat z zewnętrzną sondą z obwodem oświetleniowym 10A?

Prawidłowe podłączenie głównego sterownika modułowego z wodoszczelnym elementem pomiarowym wymaga poprowadzenia izolowanej linii komunikacyjnej. Do tego celu stosuje się najczęściej przewody sterownicze o przekroju 2x0,5 mm2. Linia przesyłająca sygnał musi być prowadzona z dala od głównych tras siłowych, aby wykluczyć indukowanie się pasożytniczych napięć fałszujących odczyty natężenia światła w centrali. Bezpieczne doprowadzenie energii do modułu wymaga zabezpieczenia fazy odpowiednim wyłącznikiem nadmiarowo-prądowym. Styk wykonawczy wpina się szeregowo. Jeśli sumaryczny prąd znamionowy sekcji świetlnej zbliża się do wartości 10A, cały układ należy odseparować zewnętrznym stycznikiem mocy.

Automat zmierzchowy z wewnętrznym czujnikiem światłoczułym do załączania oświetlenia LED – w jakich warunkach stosować?

Modele kompaktowe zamykają układ sterujący oraz detektor światłoczuły w jednej bryle z poliwęglanu. Sprawdzają się podczas tworzenia szybkich instalacji natynkowych na elewacjach, gdzie czujnik zmierzchu uzyskuje bezpośredni dostęp do światła dziennego. Podczas instalacji urządzenia, kluczowe jest to, aby umiejscowić je poza zasięgiem strumienia świetlnego z opraw, którymi ono zarządza. Jeśli mocna oprawa sufitowa skieruje snop światła na detektor, światło zapala układ, sensor wykrywa fałszywy dzień, po czym gwałtownie rozłącza obwód, wywołując ciągłe zapętlenie i migotanie całego parkingu.

Kiedy wymagany jest przekaźnik inrush16 (16A), aby bezpiecznie załączać oprawy i chronić zasilacz?

Standardowe wyłączenie zasilania dużej instalacji jest proste, jednak jej uruchomienie wiąże się z jednoczesnym startem dziesiątek zasilaczy impulsowych. W momencie podania napięcia, rozładowane kondensatory w oprawach generują prąd rozruchowy, który w ułamkach sekund wielokrotnie przekracza wartość nominalną. Zwykły styk poddany takiemu udarowi ulega termicznemu zespawaniu, uniemożliwiając późniejsze rozłączenie układu. Wzmocniony przekaźnik 16A z funkcją Inrush wykorzystuje zaawansowane materiały kontaktowe. Dzięki temu pochłania piki prądowe, skutecznie chroniąc przed awarią właściwy odbiornik, sterowniki stałoprądowe oraz sam moduł automatyki, na przykład marki F&F.

Profesjonalne doradztwo w zakresie automatyki obiektowej

Projektowanie oraz dobór elementów automatyki do zasilania rozbudowanych sieci oświetleniowych to proces wymagający analizy parametrów elektrycznych, przekrojów kabli i pojemności zasilaczy. Pominięcie prądów rozruchowych lub zła lokalizacja sond prowadzi do awarii sprzętu, uszkodzeń styków i generuje koszty serwisu. Zapraszamy instalatorów, kierowników budów oraz inwestorów B2B do bezpośredniego kontaktu z naszym działem technicznym. Specjaliści Perfekt Market przeanalizują schematy instalacji i zaproponują solidne, sprawdzone komponenty modułowe dostosowane do obciążeń w Państwa obiektach przemysłowych.
