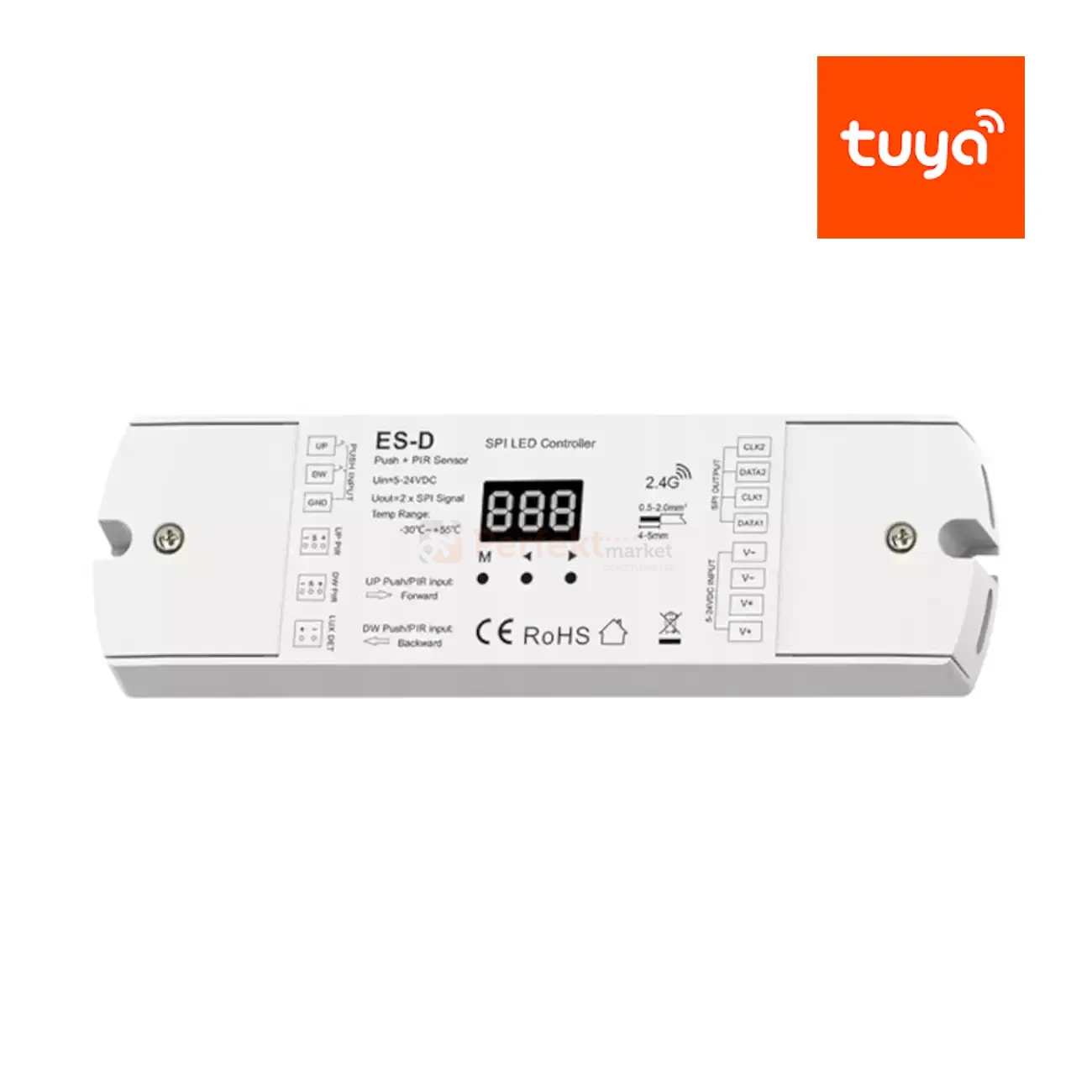

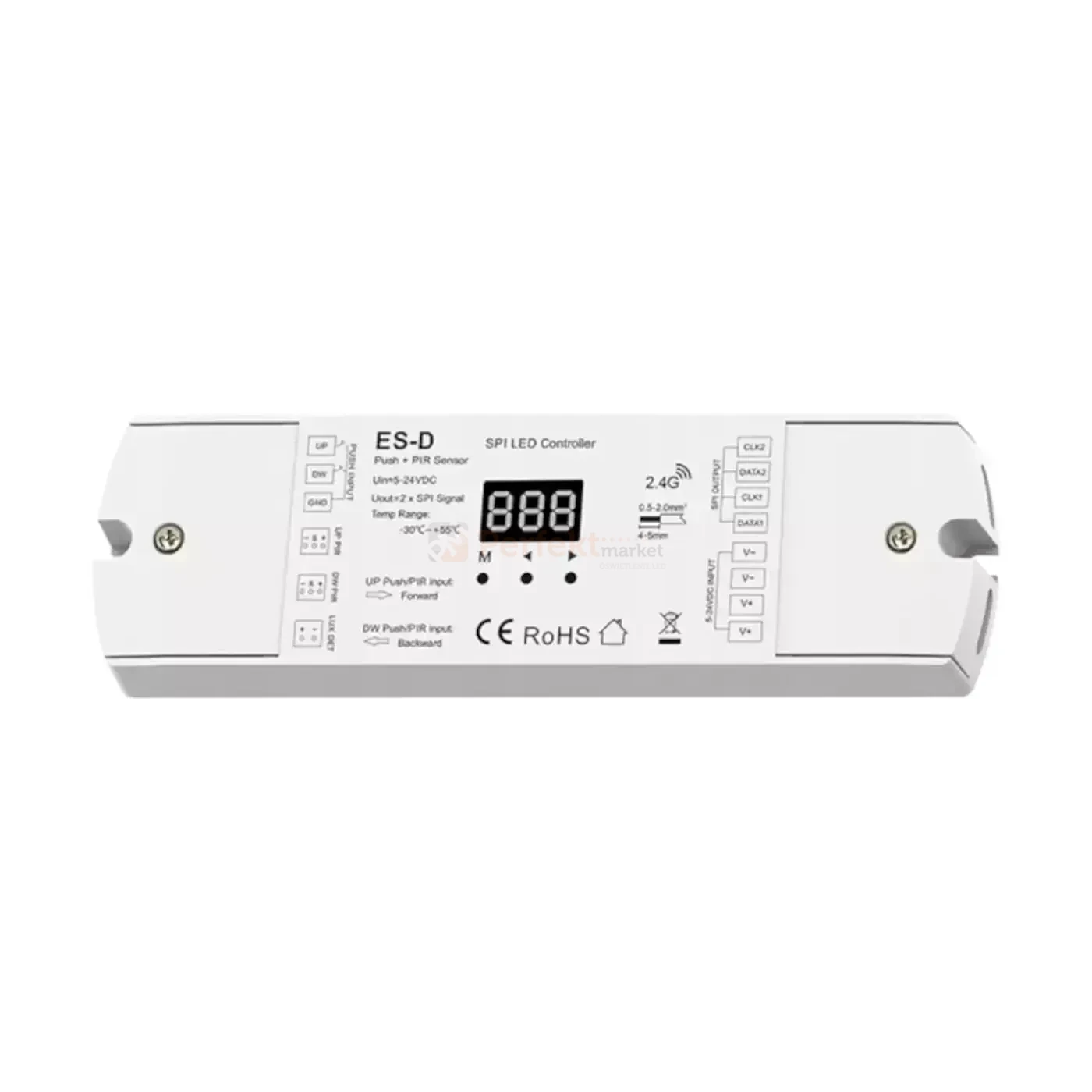

Sterownik schodowo-korytarzowy do taśm cyfrowych MONO/RGB z czujnikami ruchu PIR w zestawie

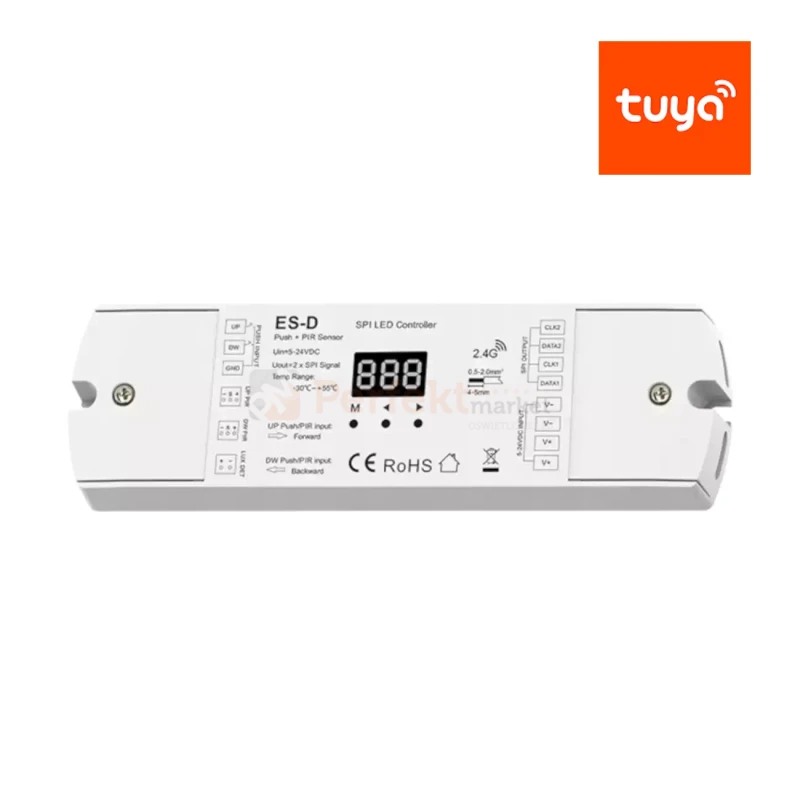

Sterownik SKYDANCE z serii ES-D (WT) to profesjonalny kontroler do cyfrowych taśm LED SPI , zaprojektowany z myślą o efektownym oświetleniu ciągów komunikacyjnych - schodów, korytarzy itp. Urządzenie realizuje charakterystyczny efekt „fali” uruchamianej z tej strony korytarza, po której wykryto ruch, dzięki czemu światło delikatnie „płynie” przed użytkownikiem. Wejścia dla czujników ruchu oraz wejście typu PUSH pozwalają na wygodne wyzwalanie efektu oraz podstawową obsługę bez dodatkowych akcesoriów sterujących. Solidne wykonanie sprawia, że kontroler sprawdzi się zarówno w nowoczesnych domach, jak i w obiektach komercyjnych.

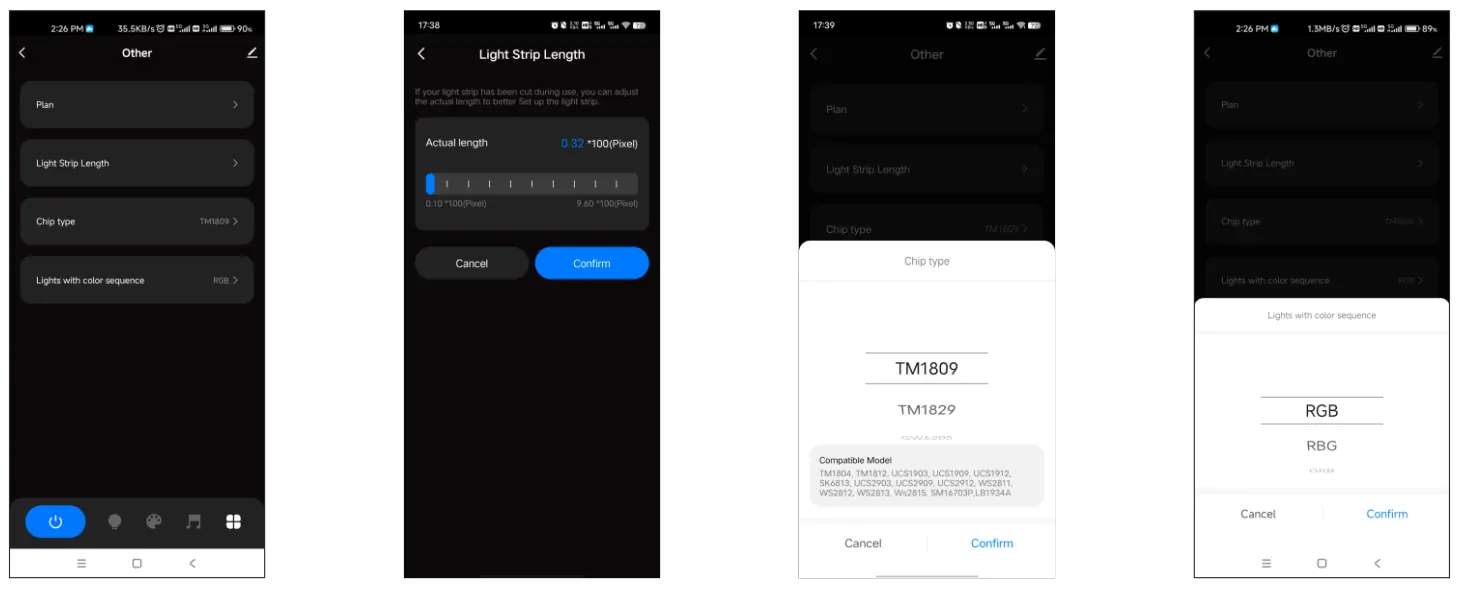

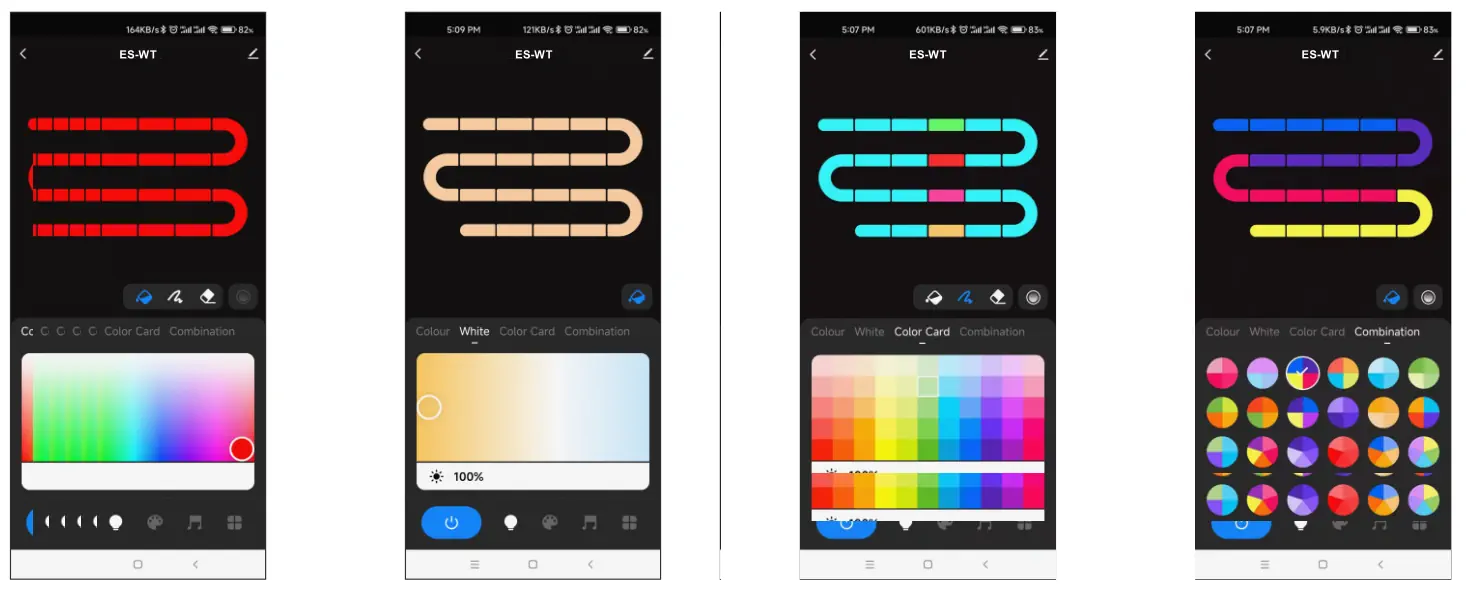

Wersja WT posiada wbudowany moduł WiFi, który pozwala na połączenie z aplikacją Tuya Smart, przez którą można go skonfigurować.
Sterownik w standardzie wyposażony jest w czujniki PIR - czujniki te charakteryzują się ogólnym kątem detekcji, wykrywają ruch na schodach ale także wokół. Do sterownika można oddzielnie dokupić czujniki laserowe - takie czujniki mają bardzo precyzyjne pole detekcji, co powoduje, że efekt sterownika jest uruchamiany tylko wtedy, gdy rzeczywiście przekraczamy linię korytarza, czy zbliżamy się do schodów.
Najważniejsze funkcje
Sterownik obsługuje efekt korytarzowy z płynną falą świetlną, która startuje z kierunku wykrycia ruchu. Pozwala na konfigurację parametrów animacji, takich jak prędkość, długość efektu czy poziom jasności, aby dopasować scenę do długości korytarza i oczekiwanego komfortu wizualnego. Wejścia dla dwóch czujników ruchu umożliwiają pracę dwukierunkową, a wejście PUSH służy do ręcznego wyzwalania, włączania/wyłączania lub zmiany trybów pracy zgodnie z konfiguracją urządzenia. Kontroler został przystosowany do obciążeń do 8 A, co pozwala zasilić znaczną długość taśmy przy zachowaniu poprawnego zasilania i stabilności działania. Funkcja pamięci ustawień po zaniku zasilania ułatwia codzienną eksploatację, a miękki start poprawia odbiór wizualny i ogranicza udary prądowe.
Obsługiwane taśmy LED
Urządzenie przeznaczone jest do cyfrowych, adresowalnych taśm LED z jednym przewodem danych (3-żyłowych), popularnych w instalacjach efektowych. Kontroler współpracuje z najczęściej stosowanymi układami sterującymi w diodach adresowalnych, takimi jak WS2811, WS2812B, WS2815 czy SK6812 (RGB/RGBW). Przed zakupem należy upewnić się, że napięcie zasilania taśmy oraz jej standard danych są zgodne z wersją kontrolera, a całkowity pobór prądu nie przekracza 8 A. W przypadku dłuższych odcinków rekomendowane jest zasilanie wielopunktowe wzdłuż taśmy.
Instalacja i zasilanie
Podłączenie jest proste: kontroler należy zasilić z zasilacza dopasowanego do napięcia taśmy LED, wyjście danych połączyć z wejściem DIN taśmy, a masę wspólną prowadzić razem z zasilaniem. Wejścia czujników ruchu montuje się na obu końcach korytarza, a przewód do przycisku monostabilnego (PUSH) prowadzi się do dogodnego miejsca sterowania. Użycie czujników i przycisków się nie wyklucza. Dla niezawodności instalacji warto stosować przewody o odpowiednim przekroju, możliwie krótką linię sygnału danych oraz prawidłowe uziemienie/masę wspólną między kontrolerem i taśmą.

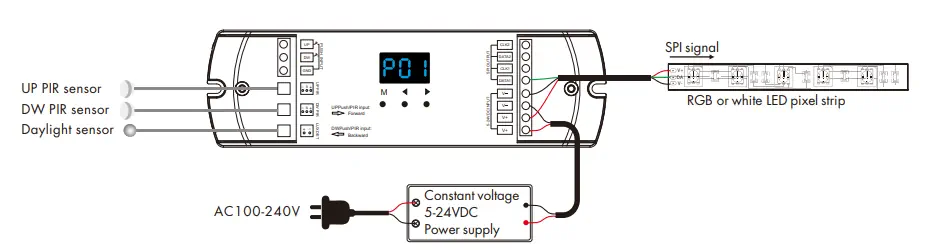

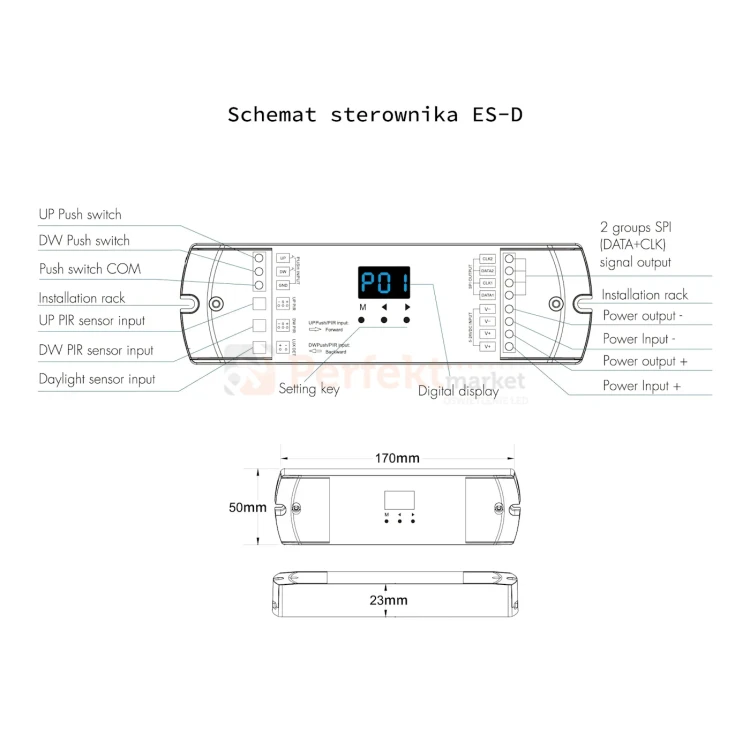

Schemat podłączenia korytarzowego:

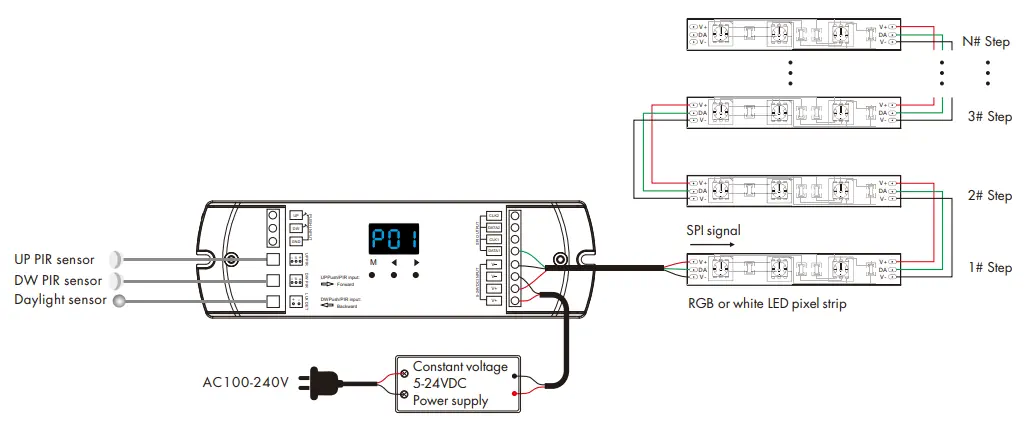

Schemat podłączenia schodowego:

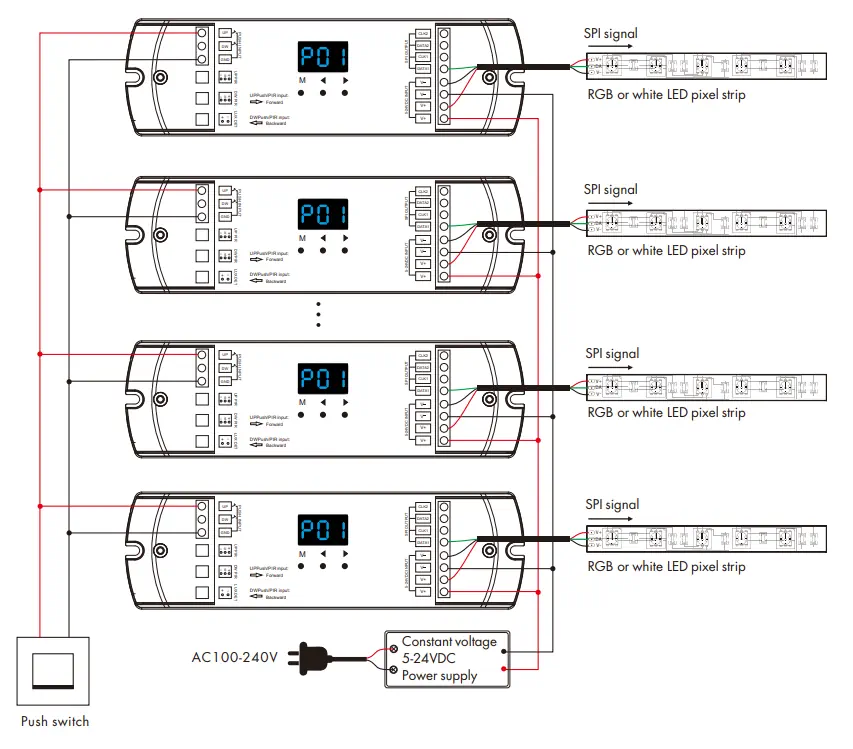

Za pomocą przycisków można również sterować wieloma urządzeniami:
Połączenia pomiędzy sterownikiem a taśmami warto wykonywać przewodem ekranowanym do transmisji danych, aby uniknąć zakłóceń.

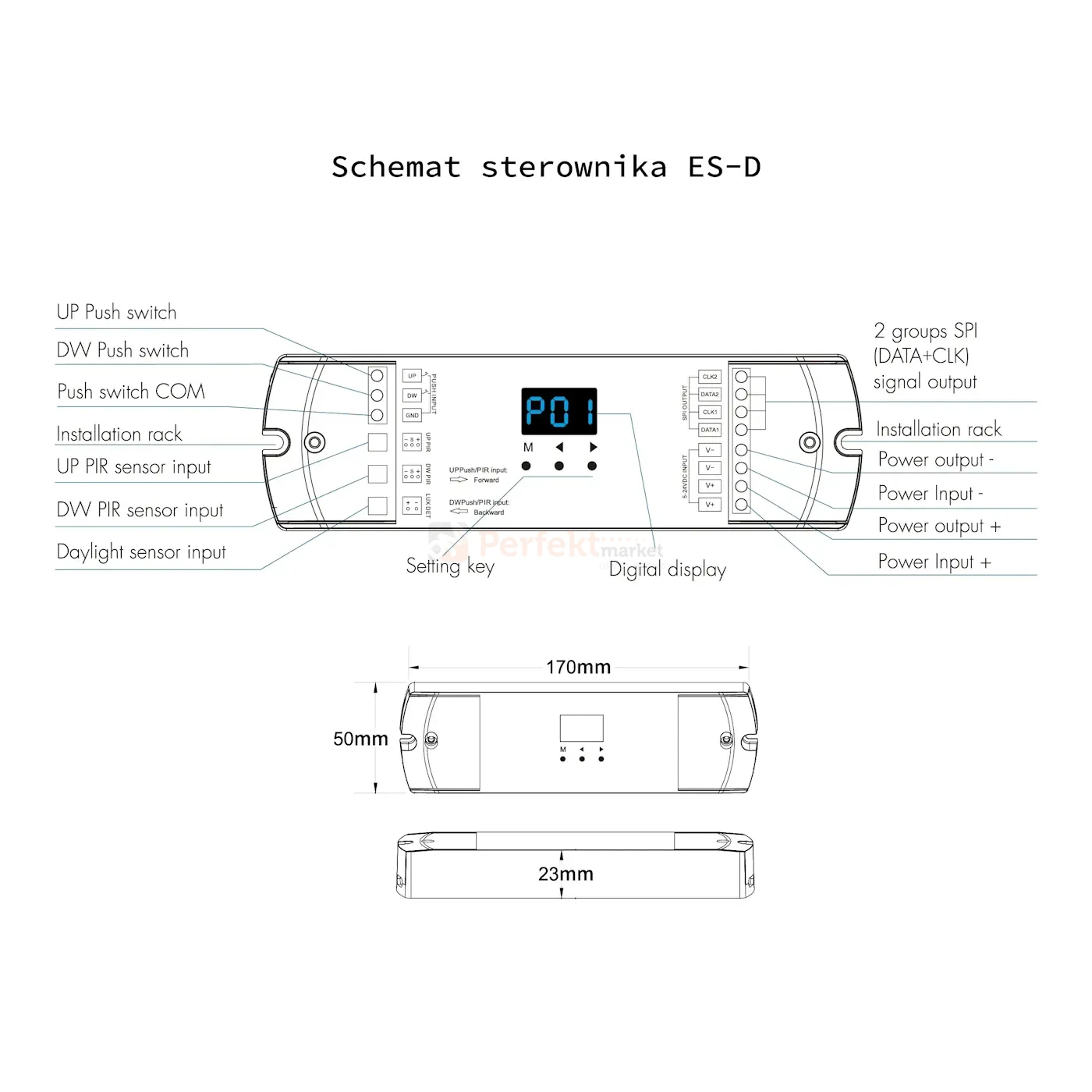

Specyfikacja:
- Typ: sterownik schodowo-kortarzowy
- Producent: Skydance
- Model: ES-D (WT)
- Napięcie zasilania: 5–24 V DC
- Maksymalne obciążenie wyjścia: 8 A
- Typ obsługiwanych taśm LED: cyfrowe taśmy LED MAGIC (SPI)
- Obsługiwane warianty taśm: MONO/RGB
- Sterowanie: czujniki ruchu PIR lub przycisk zwierny, opcjonalnie czujnikami laserowymi
- Komunikacja: 2,4 GHz oraz WiFi
- Liczba wejść sterujących: 2 (umożliwiające sterowanie z dwóch kierunków)
- Liczba czujników ruchu w zestawie: 2 sztuki
- Funkcje świetlne: dynamiczny efekt fali (płynne zapalanie i gaszenie diod)
- Przeznaczenie: instalacje korytarzowe i schodowe
- Wymagane elementy zewnętrzne: zasilacz LED, opcjonalnie przyciski zwierne
Kompatybilne układy: TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, UCS2903,UCS2909, UCS2912, WS2811, WS2812, TM1829, TM1914A, GW6205,GS8206,GS8208,LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803,LPD8806, WS2801, WS2803, P9813, SK9822, SM167
Pliki do pobrania
ES-D(WT)_Parametry_techniczne_Instrukcja_instalacji.pdf
2.24 MB
INSTRUKCJA OBSŁUGI EN
