Schemat podpięcia taśm LED
Oświetlanie wnętrz taśmami LED szturmem wkradło się do naszych domów, biur, lokali. Wielu z Was często podejmuje się podłączenia taśm LED samodzielnie. Aby uniknąć najczęstszych błędów przedstawiamy Wam kilka cennych porad aby wykonać to jak najbardziej profesjonalnie.
Pamiętajmy jednak, że instalacje elektryczne taśm LED mimo, że są niskonapięciowe najlepiej jakby były wykonywane przez osoby z odpowiednimi do tego uprawnieniami oraz doświadczeniem.

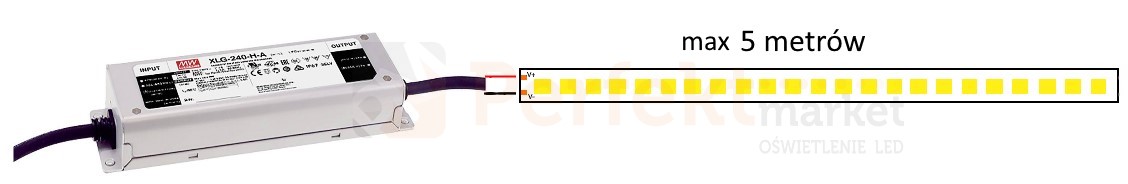

Montaż taśmy LED krótszej niż 5 metrów z reguły jest prosty.
Podłączamy zasilanie 230V do zasilacz do niego po stronie oznaczonej najczęściej OUTPUT podpinamy taśmę LED
Maksymalny odcinek, który możemy tak podpiąć wynosi z reguły max 5 metrów. Jednak nie jest to reguła ponieważ wraz z rozwojem technologii LED taśmy są coraz mocniejsze (większa ilość A na /1mb) co powoduje konieczność zasilania co nawet 2 lub 3 metry.
Kolejnym schematem podłączenia jest ten, kiedy mamy do czynienia z paskiem LED o długości większej niż 5 metrów np. 10 metrów.
Tutaj ważny jest rozkład zasilania równomiernie. Taśma LED nie jest przewodem, a płynący w niej prąd często o wartości kilku lub kilkunastu amperów musi po miedzianym podkładzie i ścieżce średnicy włosa płynąć równomiernie.
Rezystancja wewnętrzna ścieżek miedzianych wzrasta wraz ze wzrostem odległości, a to z kolei zmniejsza ilość napięcia, które może dotrzeć do diod LED znajdujących się dalej od zasilacza.
Dlatego tak ważne jest odpowiednie zasilanie.

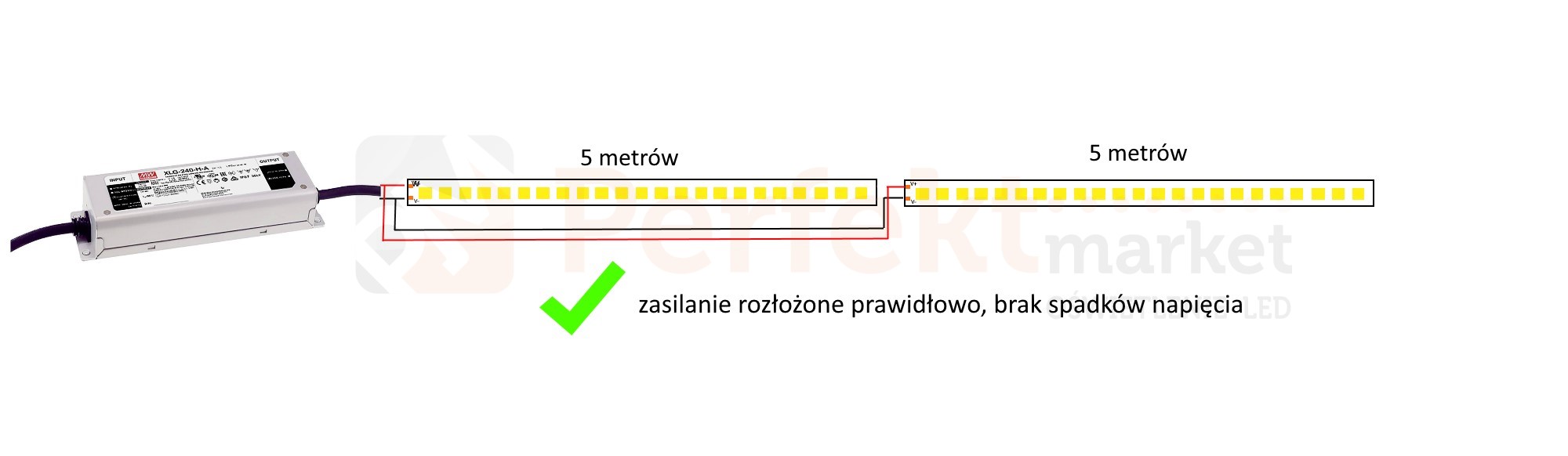

Opcja pierwsza: taśma LED w odcinku prostym o długości 10 metrów:
Widzimy tutaj, że każdy z odcinków 5 metrowych zasilany jest niezależnie co pozwoli uniknąć nam spadku napięcia i słabszego świecenia taśmy LED na końcu.

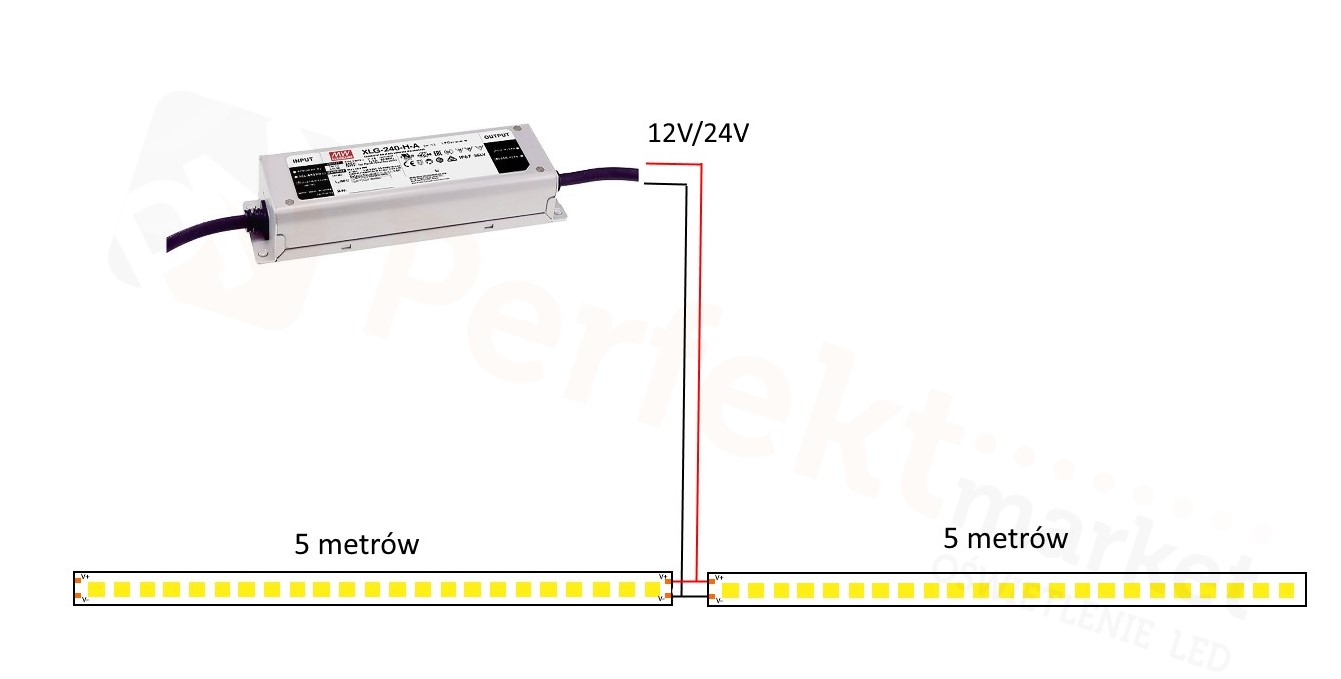

Możemy również wpiąć się zasilanie w środek naszej instalacji 10 metrowej i zasilić jak poniżej:

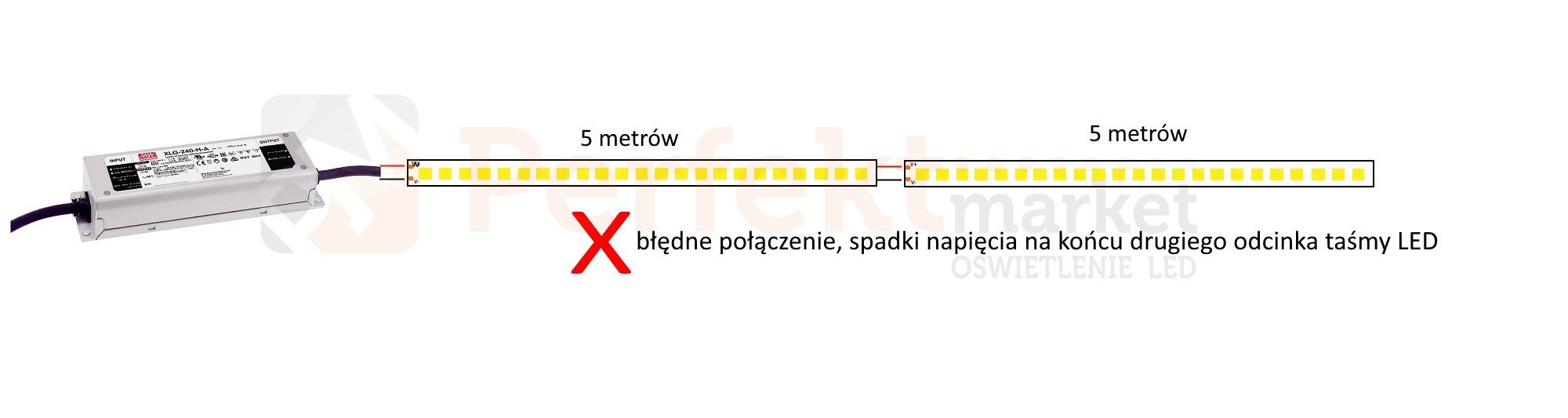

Często spotykamy się podłączeniem widocznym poniżej:
Niestety jest to błędne połączenie. Taśma na samym początku „dostaje” duży prąd, który nie jest stanie dopłynąć równomiernie do jej dalszych sekcji. Na końcu taśmy mamy znacznie mniejszy strumień światła. Taśma LED w takim schemacie podłączenia szybciej się wypala i skraca swoją żywotność.

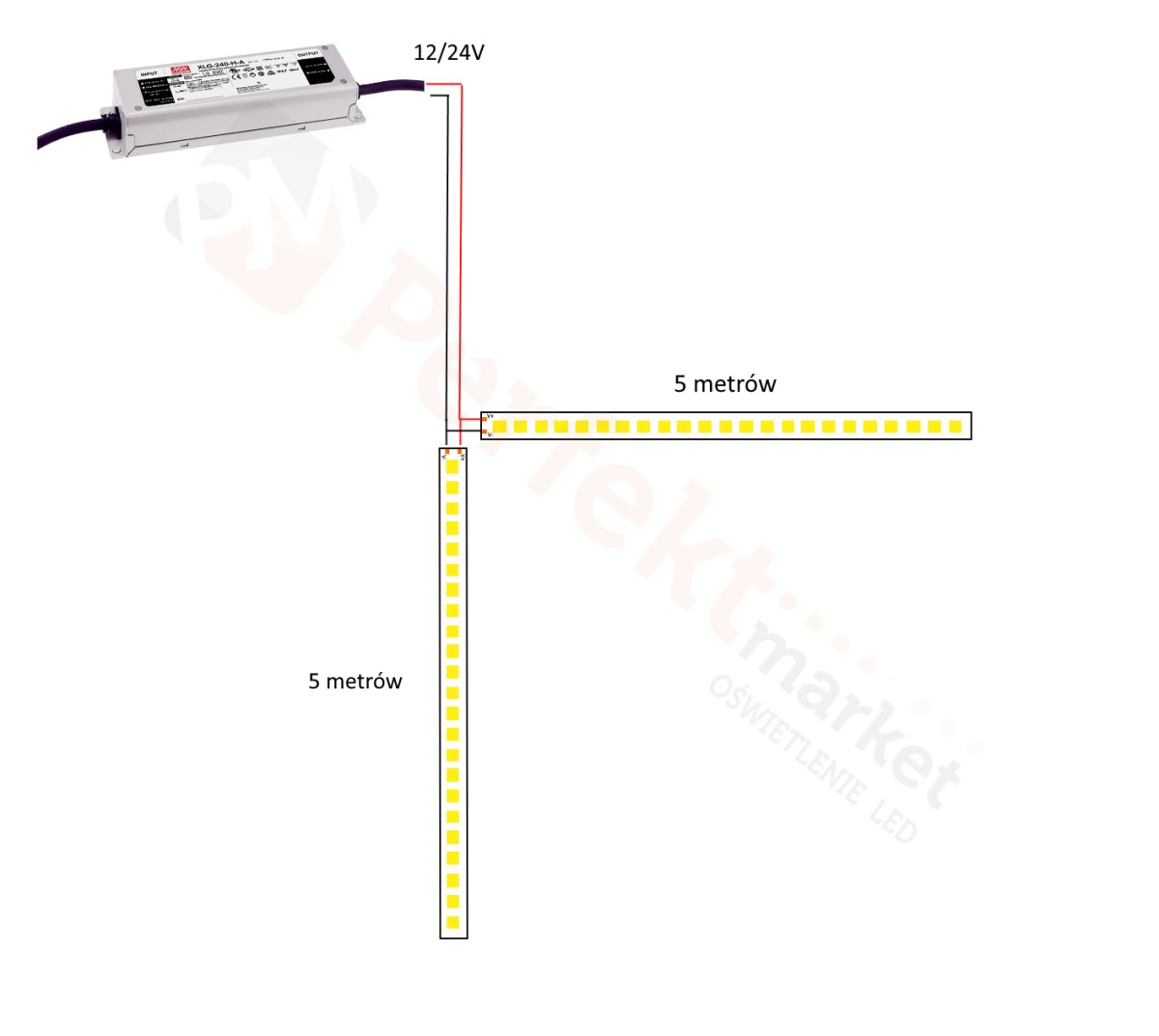

Inny często spotykany schemat montażu taśm LED jest w kształt litery L np. w salonie, łazience w suficie podwieszanym.
Tutaj również należy trzymać się schematu zasilania oddzielnego dla każdego paska LED o długości do 5 metrów.
Dobrym rozwiązaniem jest wpięcie się przewodami zasilającymi w środek instalacji:

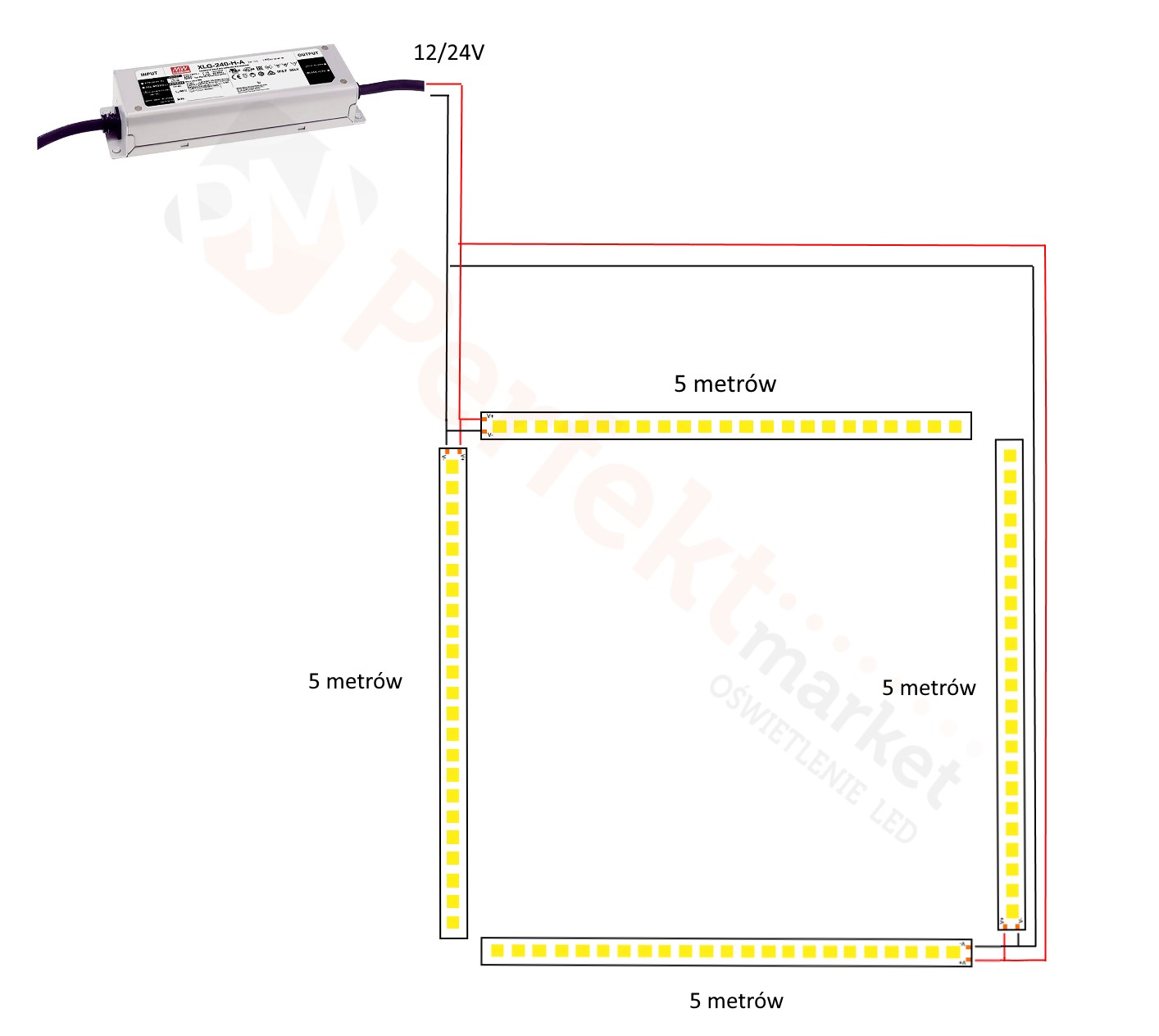

Jeżeli mamy do montażu taśmę LED w kształt prostokąta np. po obrysie sufitu podwieszanego w salonie, łazience czy kuchni a długość jej wynosi około 20 metrów należy również zadbać o zniwelowanie spadku napięć poprzez odpowiednie zasilanie:
Kolejnym ważnym elementem w zasilaniu taśm LED jest dobór przekroju przewodów. Jest to element często pomijany i ignorowany w projektowaniu instalacji ale jest to bardzo istotna składowa poprawnej instalacji.
Do dobrania odpowiedniego przekroju przewodu polecamy kalkulator dostępny na naszej stronie;
