Spadki napięcia na taśmie LED – dlaczego koniec oświetlenia świeci słabiej i jak to naprawić?

Prawidłowy montaż oświetlenia poprawiający żywotność i jasność na końcu taśmy LED.

Jeżeli zauważyłeś, że taśma LED świeci mocniej przy początku, a na końcu robi się przygaszona, to uwierz nam nie jesteś jedyną osobą z tym problemem. To zjawisko często ma proste źródło: spadek napięcia w obwodzie. Taśmy LED często mają znaczną długość i kilkadziesiąt diod ustawionych szeregowo. Przy przepływie prądu przez przewody oraz przez wewnętrzne ścieżki na pasku następuje niewielka, ale kumulująca się utrata napięcia. W praktyce oznacza to, że im dalej od zasilacza, tym mniejsze napięcie dociera do diod, a one świecą słabiej lub zmieniają barwę. Dioda LED wymaga stabilnego i prawidłowego (np. 12V DC) napięcia. Po zapewnieniu jej odpowiedniego zasilacza LED, oraz trzymaniu się kilku zasad będziemy mieli pewność, że jasność światła LED może być jednakowa na całej długości naszej instalacji.

Symulator spadku napięcia na taśmie LED: sprawdź jak będzie świeciła Twoja taśma LED

Dlaczego taśma LED nie świeci równomiernie?

Wyobraź sobie układ: zasilacz — przewód — taśma LED. Masz obciążenie, przewód ma opór, taśma ma opór. Przy większej długości lub przy wąskim przewodzie spadek napięcia na przewodzie rośnie (V = I × R). Skutek: na wejściu taśmy masz nominalne 12 V lub 24 V, a kilkadziesiąt centymetrów dalej może być już 11,5 V, 11 V i mniej — i diody będą wyraźnie ciemniejsze. To szczególnie widoczne przy taśmach o niskim napięciu (12 V) i przy długich odcinkach, albo przy mocniejszych wersjach RGB/RGBW, gdzie prąd jest większy.

Typowe przyczyny i rozpoznanie problemu kiedy listwa świetlna LED świeci nierówno.

• Za długi odcinek taśmy przy pojedynczym punkcie zasilania — klasyczny błąd: podłączasz np 7 metrów taśmy 12V tylko z jednego końca. W takim układzie mamy spadek jasności na końcu taśmy.
• Za cienki przewód zasilający — przewód o niewystarczającym przekroju ma większy opór i powoduje spadek napięcia.
• Niski margines napięcia zasilacza — jeśli zasilacz nie trzyma stabilnie zadanych 12/24 V pod obciążeniem, różnice będą wyraźne.
• Słabe lutowania, złe złącza lub zardzewiałe listwy przyłączeniowe zasilania — dodatkowe opory na połączeniach pogłębiają problem.
• Nieprawidłowe napięcie zasilacza. — W przypadku zastosowania dla taśmy LED 12V zasilacza o większym napięciu np. 24V taśma LED będzie działać i możesz zauważyć jej wyższy strumień świetlny. Taka sytuacja z pozoru jest prawidłowa, mimo, że paski świetlne LED działają mogą od za wysokiego napięcia szybko się spalić (rezystor zacznie się grzać, taśma zrobi się gorąca). W przypadku zastosowania zasilacza 12V dla taśmy o napięciu 24V pasek LED może nie działać w ogóle lub delikatnie świecić na samym początku, a na końcu nie emitować żadnego strumienia świetlnego.

Twój LED nie działa? Jak to naprawić - spadki napięcia światła LED (praktyczne sposoby)

Pamiętaj, kiedy LED nie działa nie oznacza to, że coś jest całkowicie wadliwe lub wymaga wymiany. Możesz to naprawić na kilka prostych sposobów, zależnie od sytuacji:

• Zasilanie od dwóch końców lub co kilka metrów — zamiast podłączać taśmę z jednego punktu, doprowadź przewody zasilające w kilku miejscach. Dzięki temu napięcie na całej długości będzie bardziej jednorodne.

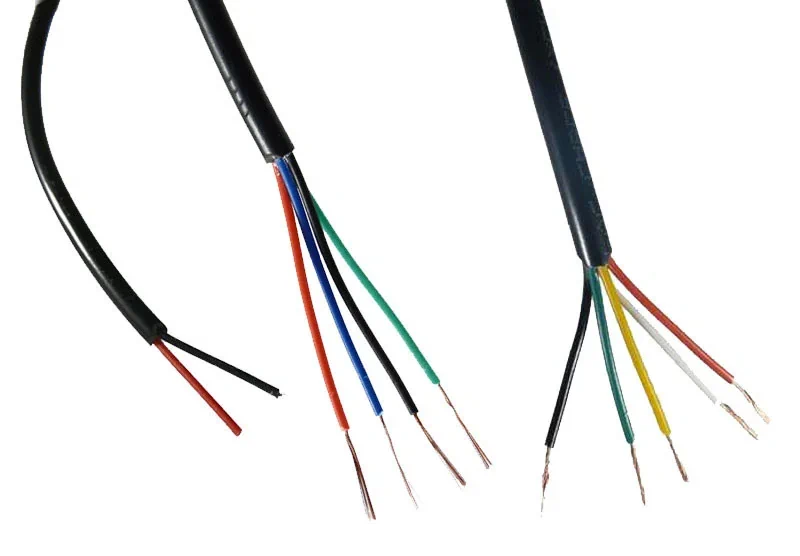

• Użyj grubszych przewodów — zwiększenie przekroju przewodu znacznie zmniejsza opór i spadek napięcia. Dla krótszych odcinków wystarczy 0,50–1 mm², dla dłuższych warto rozważyć jeszcze większy przekrój. Przy instalacjach gdzie zasilanie do LED umieszczone w szafie elektrycznej (np. zasilacze na szynę DIN) są daleko od pasków LED można zastosować przekrój przewodu np. 1.5mm-2mm² a później go "cossować" do mniejszego przekroju np. do 0,50mm². Warto jednak zawsze w warunkach instalacyjnych mierzyć napięcia na końcu przewodu jeżeli jego długość przekracza 5 metrów.
• Podziel taśmę na sekcje z oddzielnym zasilaniem — przy długich instalacjach lepiej zasilić kilka oddzielnych odcinków z jednego zasilacza lub z kilku zasilaczy, dzięki temu będziesz miał pewność, że koniec taśmy LED będzie świecił tak samo jak początek. Dla przykładu 5 metrów taśmy LED o mocy ok 4.8W na 1mb i zasilanej z sterownika gdzie przewód pomiędzy ściemniaczem (kontrolerem) / zasilaczem a taśmą ma długość ok 50 cm nie spowoduje, że nasza listwa świetlna na początku i na końcu będzie świecić inaczej. Jeżeli z kolei zastosujemy taśmę LED o dużej mocy np. 20-25W na 1mb warto nawet przy napięciu 12V zasilić rolki 5mb w co najmniej 2 miejscach np. na początku i końcu.
• Zainwestuj w zasilacz o wyższym napięciu lub o lepszej stabilności (jeśli to możliwe dla typu taśmy) — np. użycie taśm LED 24 V zamiast LED 12 V zmniejsza prąd przy tej samej mocy i ogranicza spadki. Pamiętaj też aby był to zasilacz z zapasem mocy.
• Stosuj tam, gdzie długość kabli tego wymaga zasilacze LED z drobną regulacją napięcia. Niektórzy producenci posiadają w ofercie zasilacze LED z regulacją napięcia, która często wykorzystywana jest błędnie do rozjaśniania i ściemnienia taśmy. W przypadku podniesienia nieświadomie napięcia na "pokrętle" możemy spalić rezystory na taśmie i ją uszkodzić. Regulację napięcia na zasilaczu możemy wykorzystać w przypadku kiedy od zasilacza do taśmy mamy dużą odległość. Wtedy możemy miernikiem elektrycznym zmierzyć napięcie na końcu przewodu zasilającego i np. kiedy potrzebujemy 24V DC a miernik pokaże nam np. 22,1V to za pomocą regulacji pokrętłem na zasilaczu możemy zasilanie podnieść i ustabilizować na poziomie 24V. Nie wszystkie zasilacze posiadają taką opcję. Przed montażem sprawdź czy specyfikacja Twojego urządzenia na to pozwala.
• Sprawdź i popraw połączenia — solidne luty i dobre złącza redukują dodatkowy opór.

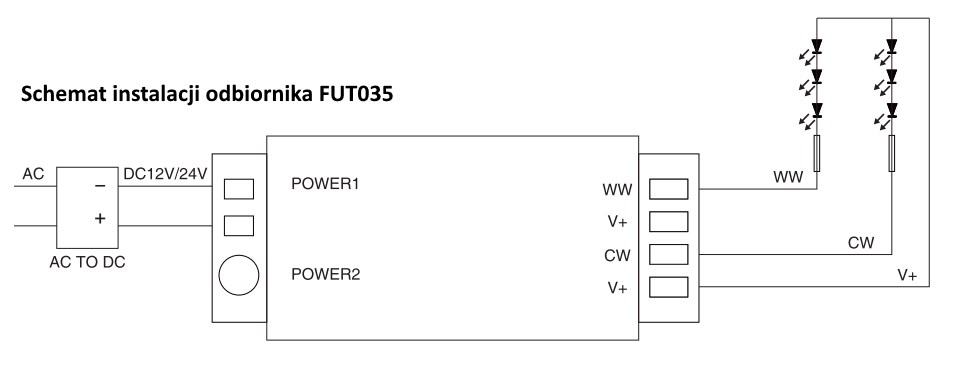

Schemat: poprawne podłączenie zasilacza do taśmy LED.

Grzanie się taśmy LED przy nieodpowiednim przekroju przewodu a jej żywotność.

Jeżeli taśma LED lub przewody przy niej mocno się nagrzewają, to znak, że przez układ płynie zbyt duży prąd w stosunku do możliwości przewodów lub samej taśmy. Przegrzewanie wynika z rezystancji przewodów i połączeń: im większy prąd, tym więcej mocy zamienia się w ciepło (P = I² × R).

Aby zapobiec przegrzaniu montuj taśmy w profilach aluminiowych. Pełnią one rolę radiatora, który odbiera ciepło z diod, co wielokrotnie wydłuża ich żywotność. Unikaj też przypadkowego zginania i deptania taśmy podczas montażu – może to przerwać miedziane ścieżki i spowodować punktowe, niebezpieczne grzanie.

Masz więc dwa miejsca, na które musisz zwrócić uwagę — przewody zasilające i warunki montażu taśmy. Warto abyś zapamiętał, że nawet przekrój przewodu zasilania może znacząco wpłynąć na żywotność taśmy LED.

Przyczyny przegrzewania się taśmy LED. Kiedy taśmy świetlne LED tracą jasność?

• Za mały przekrój przewodu — przewody nieprzystosowane do prądu pobieranego przez taśmę będą się nagrzewać, a wraz z nimi izolacja i okolica. To nie tylko pogarsza wydajność, ale i stwarza ryzyko uszkodzeń.
• Nadmierne obciążenie taśmy — np. przy użyciu taśmy o wyższej mocy na metr bez odpowiedniego zasilania i odprowadzania ciepła.
• Słabe styki i połączenia — punktowe opory przy złączach generują dodatkowe lokalne nagrzewanie płytki PCB.
• Uszkodzony rezystor - może się zdarzyć, że przy montażu niechcący nadepniesz na taśmę LED. I mimo, że na pierwszy rzut oka ścieżki miedziane na samej taśmie nie są uszkodzone to i tak może dojść do ich przerwania. Przez to niektóre diody LED mogą pojedynczo migać lub część taśmy LED może się grzać lub świecić na inny odcień.
• Brak możliwości odprowadzenia ciepła — montaż za szkłem, w wąskich profilach bez wentylacji może podnieść temperaturę pracy taśmy. Warto pamiętać o stosowaniu profili aluminiowych LED oraz dobrej jakości taśmy LED.
• Uszkodzony zasilacz- jeżeli początek świeci słabiej zarówno jak i koniec sprawdź napięcie zasilacza. Jeżeli transformator nie podaje stałego 12 lub 24V (w zależności od wymagań źródła LED) - wymień zasilacz. W przypadku uszkodzonego zasilacza cały pasek LED może migotać, błyskać. Pamiętaj: tani zasilacz dużej mocy to w większości przypadków zła inwestycja i ryzyko problemów a nie okazja. Pamiętaj przed zakupem aby nie oszczędzać na zasilaniu i włączyć przy podejmowaniu decyzji zakupowym tzw. zdrowy rozsądek.

Jak zapobiegać grzaniu i co zrobić teraz aby taśm LED na końcu świeciła tak samo jak na początku?

• Jeżeli od razu po włączeniu zauważysz, że diody LED zaczynają generować duże ciepło (możesz sprawdzić to ręką i ocenić sam) wyłącz źródło światła i zacznij od wzrokowego przeglądu chipów LED. Jasne jest, że nie sprawdzisz każdej diody LED, ale przyjrzyj się im ogólnie lecz z starannością.
• Dobierz odpowiedni przekrój przewodów — sprawdź natężenie prądu, które będzie płynąć i użyj przewodów o takim przekroju, by komfortowa temperatura była zachowana. Może Ci w tym pomóc kalkulator przekroju przewodów do taśm LED
• Zadbaj o rozproszenie ciepła — montuj taśmy na profilach aluminiowych, które odprowadzają ciepło i zwiększają żywotność diod.
• Unikaj długich pojedynczych żył bez wzmocnienia — jeśli musisz prowadzić długi kabel, zastosuj większy przekrój lub rozdziel obwód na kilka równoległych żył.
• Sprawdź złącza — wymień słabe kostki, przelutuj zimne luty i upewnij się, że przewody są dobrze skręcone i zabezpieczone.
• Monitoruj temperaturę — przy pierwszym uruchomieniu po naprawie sprawdź, czy przewody i taśma nie nagrzewają się nadmiernie. Jeśli temperatura rośnie ponad komfortową i bezpieczną granicę, wyłącz zasilanie i skoryguj instalację. Jeżeli jakąś część paska LED grzeje się mocniej niż inne popraw na niej luty o ile takie występują przy danej grzejącej się sekcji PCB.

Podsumowanie. Kiedy potrzebujesz pomocy i porady jak podłączyć zasilacz, ściemniacz.

Jeżeli chcesz, by taśma świeciła równo i bez przegrzewania, najpierw pomyśl o odpowiednim zasilaniu i właściwym przekroju przewodów. Zasilanie w kilku punktach, grubsze kable oraz montaż na profilach aluminiowych rozwiążą większość problemów. Gdybyś chciał, możemy pomóc policzyć przekrój przewodu i dobrać sposób zasilania do konkretnej długości i mocy taśmy — podaj długość, moc na metr i napięcie, a postaramy się pomóc aby Twoje oświetlenie LED dawało Ci satysfakcję. Nasz sklep z oświetleniem LED w Olsztynie sprzedał już tysiące kilometrów taśm LED. Awaria taśmy LED czy lampy LED to nie koniec świata. Posiadamy ogromne doświadczenie, którym się dzielimy. Jeżeli masz wątpliwości co do doboru taśmy LED i jej instalacji odwiedź nasz sklep i porozmawiaj z naszymi specjalistami. Pomożemy Ci w doborze taśmy LED, żarówek LED, doboru odpowiedniej temperatury barwowej, podpowiemy jak podłączyć taśmę LED do ściemniacza.
Zobacz także: Zasilacze DALI 24V DT8 – podstawa nowoczesnego sterowania oświetleniem LED.

Często zadawane pytania (FAQ)

Czy zmiana zasilacza na mocniejszy (więcej Watów) usunie spadek napięcia?

Nie. Zasilacz o wyższej mocy (np. 150W zamiast 100W) nie podniesie napięcia (V) na końcu długiej taśmy. Zapas mocy sprawia jedynie, że zasilacz pracuje stabilnie i nie przegrzewa się. Rozwiązaniem spadku jasności jest zasilanie dwustronne, grubszy przewód lub przejście na system 24V/48V.

Czy mogę podłączyć zasilacz 24V do taśmy 12V, aby na końcu świeciła mocniej?

Absolutnie nie! Taka praktyka to błąd w sztuce. Choć taśma 12V zasilana napięciem 24V na początku zaświeci bardzo jasno, jej rezystory błyskawicznie się przegrzeją, a taśma ulegnie trwałemu i nieodwracalnemu spaleniu.

Jak szybko sprawdzić, czy zasilacz nie jest uszkodzony?

Jeżeli pasek LED migocze, błyska, lub zarówno początek, jak i koniec taśmy świecą równie słabo – użyj miernika. Jeśli zasilacz nie podaje stabilnego napięcia 12V/24V, kwalifikuje się do wymiany. Tani zasilacz to najczęściej zła inwestycja.
