Czym są taśmy cyfrowe LED?
Taśmy LED to wszechstronne źródła światła, idealne do oświetlenia dekoracyjnego, akcentowego lub użytkowego. Cyfrowe taśmy LED, znane także jako adresowalne paski LED, dają jeszcze większe możliwości – dzięki cyfrowemu sterowaniu, każda sekcja diod LED na taśmie może być niezależnie kontrolowana. W tym poradniku omówimy podstawowe informacje, które warto znać przed wyborem i używaniem taśm cyfrowych LED, z uwzględnieniem konkretnych produktów, takich jak MiBoxer SPIR3 czy S52T-700M od Elegant.
Cyfrowe taśmy LED różnią się od standardowych taśm tym, że umożliwiają niezależne sterowanie każdą diodą, lub sekcją diod (zależne od zastosowanego układu). Dzięki temu można tworzyć bardziej zaawansowane efekty świetlne, takie jak:
- Animacje- fale świetlne, pulsowanie, płynne przejścia
- Indywidualne kolory dla każdego segmentu
- Synchronizacja z muzyką co sprawdza się np. w instalacjach scenicznych
Rodzaje najpopularniejszych układów sterujących w taśmach LED:
W taśmach LED, zwłaszcza tych cyfrowych i adresowalnych, stosuje się różne układy scalone (IC - Integrated Circuit), które odpowiadają za sterowanie pojedynczymi diodami LED lub grupami diod. Układy te umożliwiają precyzyjną kontrolę koloru, jasności oraz efektów świetlnych, a każda dioda lub grupa diod może być sterowana niezależnie. Oto najczęściej stosowane układy scalone w taśmach LED:
WS2811
- Typ: Sterowanie grupowe (zwykle 3 diody na jeden chip).
- Napięcie zasilania: 5V, 12V, 24V.
- Opis: Jest to jeden z najpopularniejszych układów stosowanych w taśmach LED, umożliwiający adresowalne sterowanie grupami diod. WS2811 steruje zazwyczaj 3 diodami jednocześnie (RGB), co oznacza, że wszystkie trzy diody działają jak jeden piksel.
- Zastosowanie: Taśmy RGB do oświetlenia dekoracyjnego, podświetlanie wnętrz i elewacji.
WS2812B
- Typ: Sterowanie pojedynczymi diodami (adresowalne LED).
- Napięcie zasilania: 5V, 12V, 24V.
- Opis: Układ WS2812B jest zintegrowany bezpośrednio w diodzie LED, co pozwala na indywidualne sterowanie każdą diodą. Taśma może tworzyć złożone efekty świetlne, gdzie każda dioda może mieć inny kolor.
- Zastosowanie: Efekty świetlne w dekoracjach, animacje na wyświetlaczach LED, oświetlenie artystyczne.
SK6812
- Typ: Sterowanie pojedynczymi diodami (adresowalne LED).
- Napięcie zasilania: 5V, 12V, 24V.
- Opis: Układ SK6812 jest podobny do WS2812B, ale posiada pewne udoskonalenia. Jest bardziej odporny na zakłócenia i zapewnia lepszą stabilność sygnału. SK6812 obsługuje także dodatkową diodę białą (RGBW), co pozwala na generowanie dokładniejszych odcieni białego światła.
- Zastosowanie: Aplikacje wymagające pełnej kontroli nad kolorem i efektem świetlnym, w tym z dodatkiem białego światła RGBW
TM1804 / TM1812
- Typ: Sterowanie grupowe lub pojedyncze (adresowalne LED).
- Napięcie zasilania: 12V.
- Opis: Układy TM1804 i TM1812 działają podobnie do WS2811, jednak w niektórych przypadkach oferują bardziej stabilną pracę przy wyższych napięciach (12V). TM1804 steruje grupami diod (podobnie jak WS2811), natomiast TM1812 umożliwia sterowanie pojedynczymi diodami.
- Zastosowanie: Dekoracje, efekty świetlne, oświetlenie architektoniczne.
Jak wybrać odpowiednią taśmę cyfrową LED
Wybór odpowiedniej taśmy LED zależy od Twoich potrzeb i możliwości. W uproszeniu możesz wybrać taśmę "świecącą" jednym kolorem, wielokorową, lub wielokolorową z możliwością ustawienia popularnej i uniwersalnej barwy białej. Poniżej opisujemy wymagane komponenty do stworzenia zestawu oświetlenia cyfrowego LED w tym szczegółowo opisujemy rodzaje taśm cyfrowych LED, ich zalety i możliwości. Mamy nadzieję, że pozwoli to Tobie dobrać odpowiedni cyfrowy pasek LED do pokoju dziecięcego, salonu, sypialni czy lokalu handlowo usługowego.
Kluczowe komponenty instalacji taśm cyfrowych LED:
Aby stworzyć funkcjonalną instalację z taśmy cyfrowej LED, potrzebujesz kilku kluczowych elementów:
1. Cyfrowa taśma LED

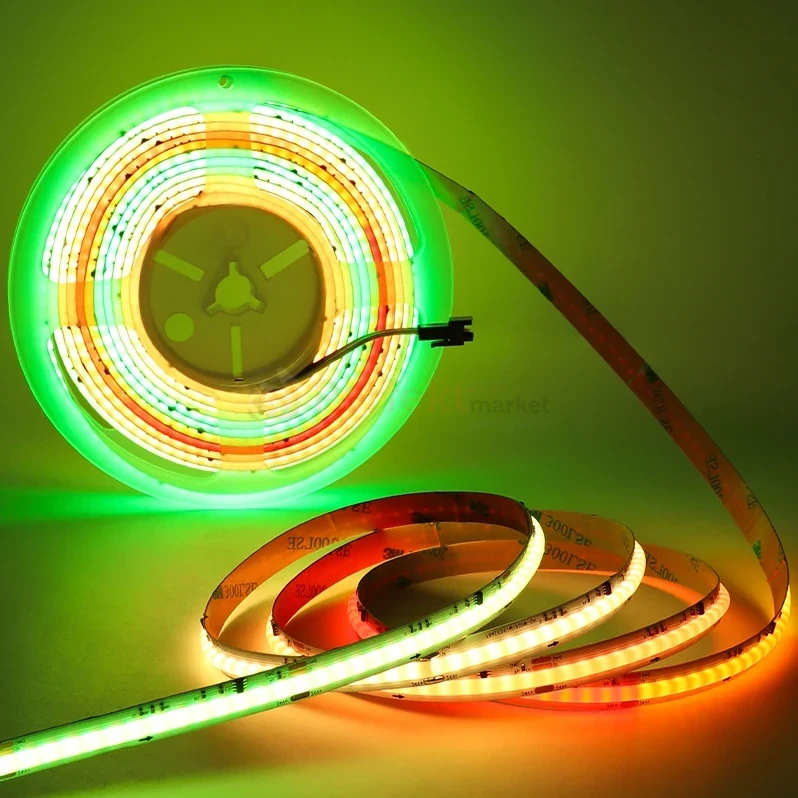

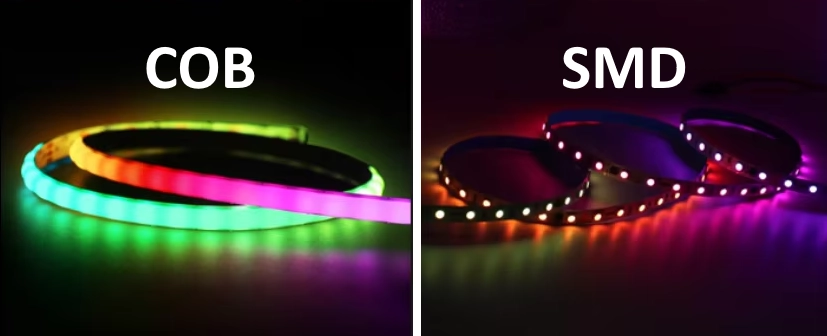

To elastyczna taśma, na której rozmieszczone są diody LED. W przypadku taśm cyfrowych, każda sekcja z diodami posiada swój „sterownik-układ”, który pozwala na niezależne sterowanie kolorami i intensywnością światła. Najnowocześniejsze taśmy cyfrowe LED produkowane są w w technologii COB (Chip On Board), taśma zapewnia równomierne i jednolite światło, eliminując widoczne punkty świetlne typowe dla tradycyjnych taśm LED
Ze względu na barwę światła wyróżniamy 3 podstawowe rodzaje taśm LED cyfrowych:
Taśma cyfrowa mono-jednokolorowa
taśma emituje światło w jednej temperaturze barwowej. Wybieramy ją podczas zakupy taśmy. Najczęściej do wyboru mamy barwę ciepłą (ok. 3000K), białą neutralną (4000-4500K, lub białą zimną (6000-6500K)
Taśma cyfrowa CCT (Correlated Color Temperature)-
taśma z zmienną temperaturą barwową. Dzięki zastosowaniu odpowiedniego sterownika możemy zmieniać barwę światła pomiędzy ciepłą- neutralną - zimną
Taśma Cyfrowa RGB- wielokolorowa
zaawansowany rodzaj taśmy LED, w której każda dioda (lub grupa diod) może być sterowana indywidualnie, co umożliwia tworzenie dynamicznych i złożonych efektów świetlnych. Dzięki wbudowanym układom scalonym, takim jak WS2811, WS2812B, czy SK6812, każda dioda RGB (czerwona, zielona, niebieska) może emitować inny kolor, tworząc różnorodne animacje świetlne.
Taśma cyfrowa RGBW
to zaawansowane rozwiązanie oświetleniowe, które łączy w sobie funkcje taśmy RGB (czerwona, zielona, niebieska) z dodatkową diodą białą (W - White). Dzięki temu taśma ta oferuje nie tylko dynamiczne i wielokolorowe efekty świetlne, ale również możliwość uzyskania naturalnego, białego światła, co czyni ją bardziej wszechstronną.
2. Kontroler, Sterownik do taśm cyfrowych LED
Aby móc w pełni cieszyć się możliwościami jakie niesie za sobą stosowanie cyfrowych taśm LED potrzebujemy do nich sterownika, kontrolera. Jest to urządzenie, które wysyła sygnały do każdej diody. TO sterownik posiada wbudowane programy i efekty świetlne i to od niego zależy ile możemy "wycisnąć" z taśmy LED. Dlatego ważne jest aby dobrać sprawdzony i rozbudowany sterownik do taśmy cyfrowej LED.
Popularne sterowniki cyfrowe to:
- miBoxer SPIR3- ciekawy sterownik z wbudowanymi efektami świetlnymi. Obsługuje taśmy LED mono, RGB, RGBW dedykowane piloty sterujące: SPI C6, SPI B6
- Elegant F27 mono- sterownik korytarzowy z efektem fali, zwijania i rozwijania światła
- Elegant S60-2048 - sterownik RGB z wbudowany programami świetlnymi, możliwość wgrania poprzez slot SD dowolnego programu świetlnego- wymagane oprogramowanie JINX
- Elegant S50-1000m, Elegant S52T-700M- sterowniki RGB, RGBW z wbudowanymi efektami świetlnymi oraz funkcją muzyczną (wbudowany mikrofon) - pozwalającą na dostosowanie się animacji do muzyki
Wszystkie modele sterowników marki Elegant kompatybilne są w pilotami sterującymi FUT089, FUT092, FUT096 oraz panelami B3, T3, B4, T4. Do obsługi polecamy FUT092 ze względu na komfort kodowania i mnogość opcji.
3. Zasilacz do taśm cyfrowych LED
Taśmy LED wymagają odpowiedniego zasilacza. Najpopularniejsze obecnie zasilacze na 24V dobieramy zależnie od specyfikacji taśmy. Ważne jest, by zasilacz miał odpowiednią moc, dopasowaną do długości i mocy taśmy.
W zależności od miejsca instalacji polecamy zasilacze Cobalt z serii ZPV lub ULTRA SLIM Pro.
Warto postawić na dobrej jakości zasilacz, który zagwarantuje nam długą i bezawaryjną pracę.
Instalacja taśmy cyfrowej LED – krok po kroku
Podłączenie sterownika
Podłączenie przewodów sygnałowych

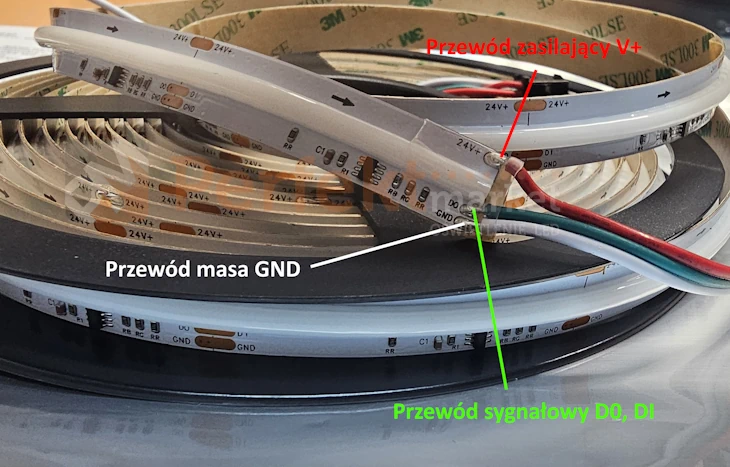

Taśmy LED cyfrowe LED oparte m.in na układach scalonych WS2811 lub SK6812 posiadają przewód:
-sygnałowy (najczęściej oznaczony jako D0, DI), który musi być podłączony do sterownika
-masa (minus -) oznaczony najczęściej jako GND lub D (DATA)
-zasilający V+
Po stronie sterownika może to wyglądać następująco:

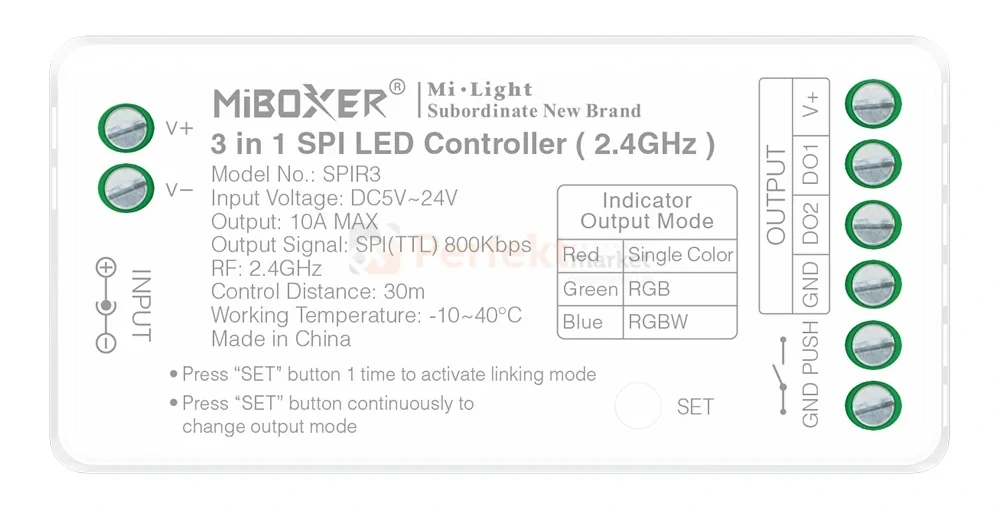

MiBoxer SPIR3
W tym wypadku przewód sygnałowy na taśmie oznaczony jako DI czy D0 podpinamy do wyjścia DO1 lub DO2.

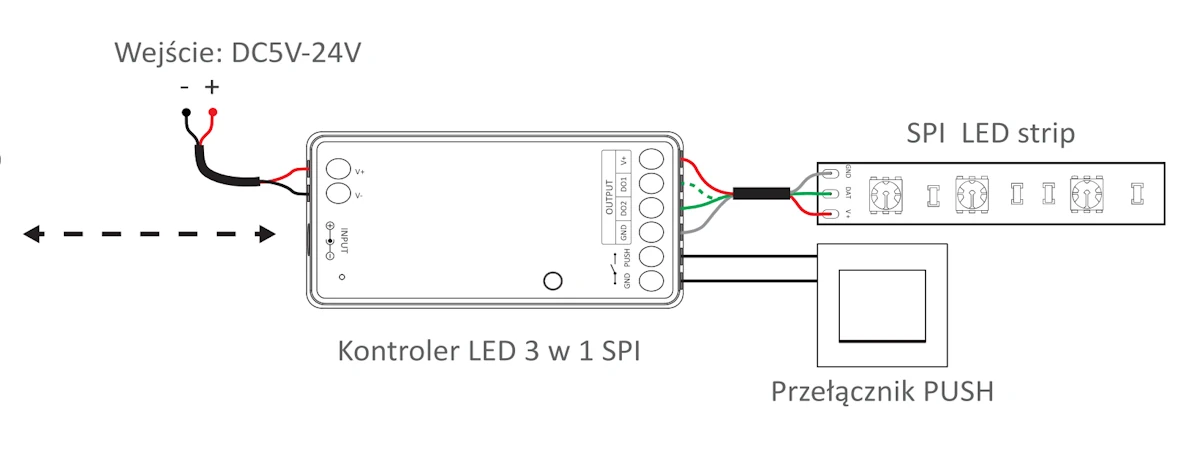

Schemat podłączenia wygląda następująco:
Dodatkowo na schemacie powyżej widoczne jest wyjście GND i PUSH pod który możemy podłączyć dowolny łącznik zwierny, za pomocą, którego możemy ściemniać taśmę LED i ją włączać / wyłączać. Ważne aby łącznik był wpięty tylko do wyjść GD i PUSH- nie może być podpięty do napięcia.

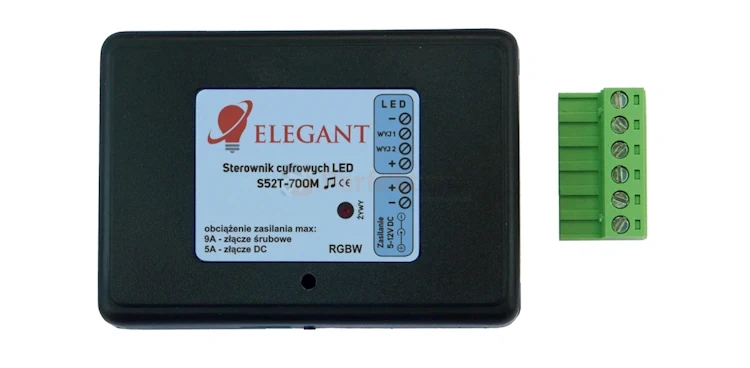

Elegant S52T-700M
W sterowniku ELEGANT wyjście cyfrowe oznaczone na taśmie D0 DI oznaczone jest jako WYJ1 i WYJ2 wyjście GND oznaczone jest jako - (minus)

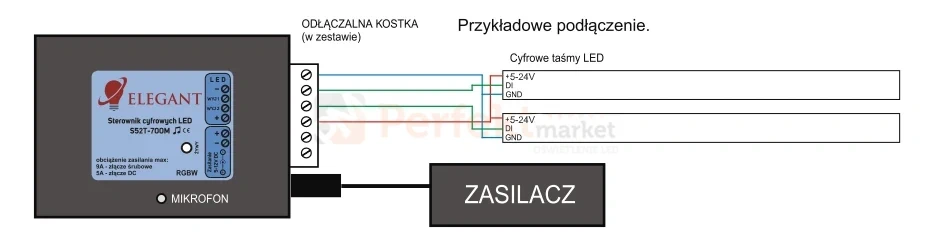

Schemat podłączenia wygląda następująco:
Powyższe schematy są bardzo uproszczone bo finalnie bardzo ważny będzie typ zastosowanego przewody oraz jego długość.
Dobór przewodów do taśm cyfrowych LED- kluczowy element dobrze działającej instalacji LED
Ekranowanie przewodów i ich długość
Długość przewodów oraz odpowiednie ich ekranowanie to kluczowe aspekty przy instalacji taśm cyfrowych LED, szczególnie w bardziej rozbudowanych systemach. Źle dobrane przewody mogą prowadzić do zakłóceń sygnału i problemów z działaniem taśmy.
Znaczenie ekranowania przewodów
Ekranowanie przewodów jest szczególnie ważne w instalacjach, gdzie istnieje ryzyko wystąpienia zakłóceń elektromagnetycznych (EMI). Zakłócenia te mogą powodować:
- Niestabilność sygnału sterującego, co prowadzi do nieprawidłowego wyświetlania efektów świetlnych.
- Migotanie diod lub nieprawidłowe zmiany kolorów.
- Sygnał zanika na dalszych odcinkach taśmy, przez co piksele mogą działać nieprawidłowo.
Jak unikać zakłóceń:
- Stosuj ekranowane przewody sygnałowe, szczególnie w długich instalacjach.
- Staraj rozdzielać się przewody sygnałowe od zasilających
- W przypadku niemożności zastosowania przewodów ekranowanych stosuj izolatory, wzmacniacze cyfrowego sygnału LED.

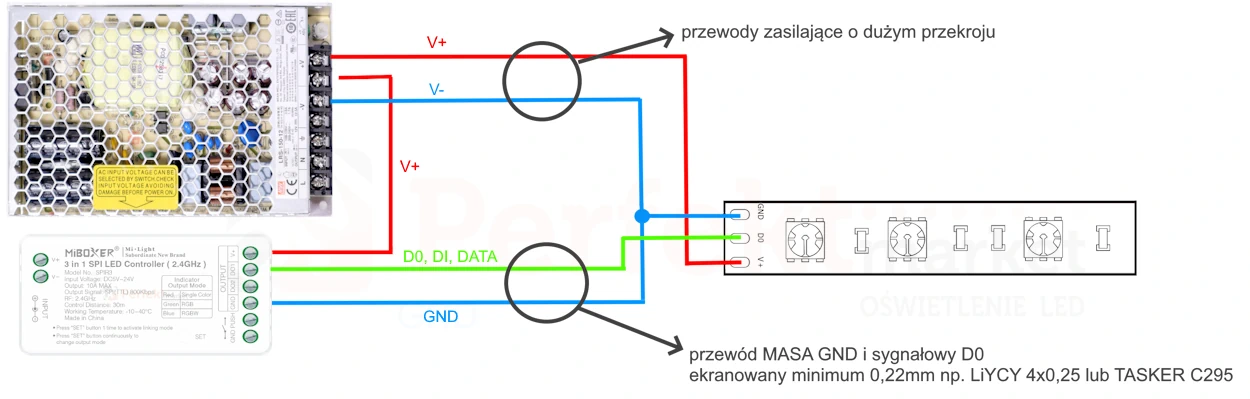

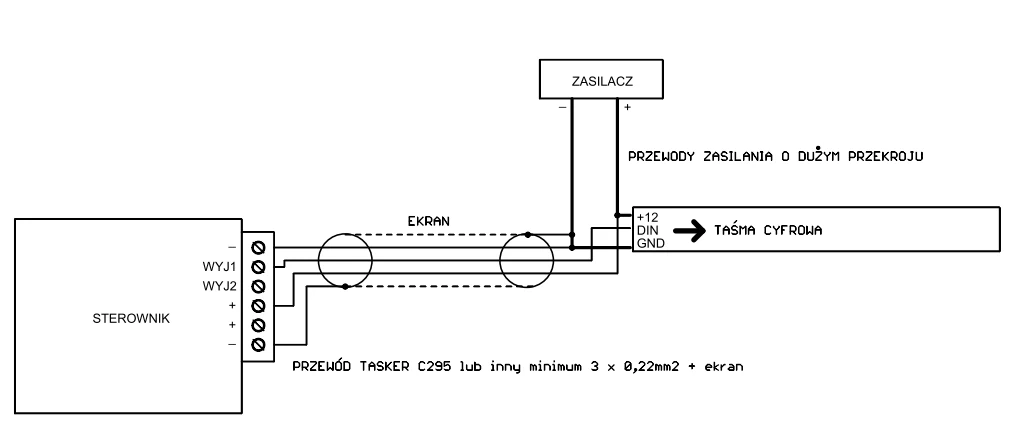

Przykład podłączenia taśmy LED cyfrowej z przewodami o zwiększonej długości:
Czym jest wzmacniacz, izolator cyfrowego sygnału i co nam daje jego stosowanie?
Izolator sygnału cyfrowego np. model W91 lub W91H to urządzenie służące do izolowania i zabezpieczania sygnałów cyfrowych w systemach sterowania oraz transmisji danych. Jego głównym zadaniem jest oddzielenie obwodów wejściowych i wyjściowych, co zapobiega przepływowi niechcianych prądów lub zakłóceń między nimi, jednocześnie umożliwiając swobodną transmisję sygnałów. Urządzenie należy umieszczać zawsze jak najbliżej taśm LED.

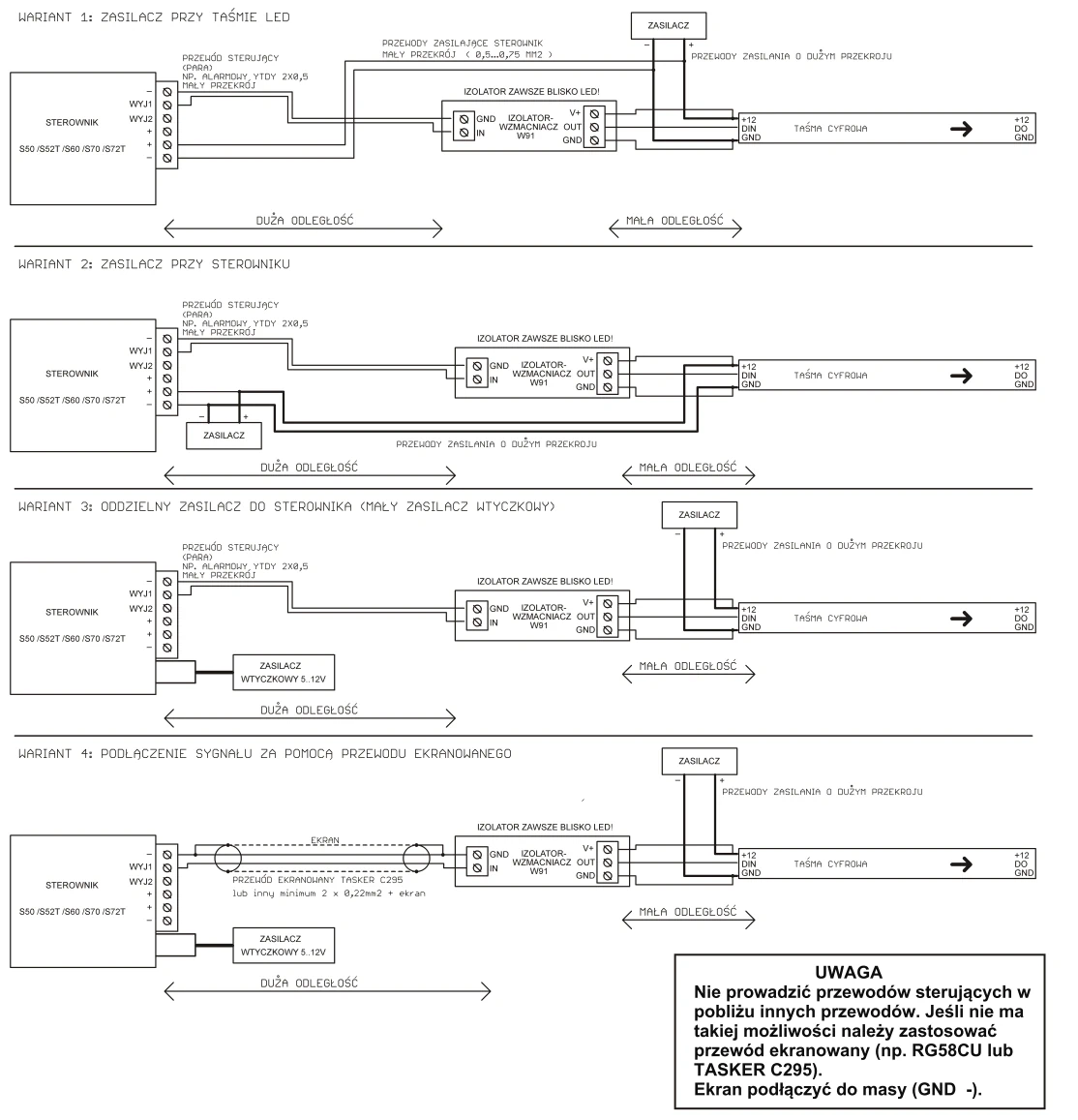

Poniżej pokazujemy przykładowe możliwości zastosowania izolatora w zależności od długości instalacji LED:
Najczęstsze problemy i rozwiązania w instalacjach taśm cyfrowych
Migotanie diod w taśmie cyfrowej:
Może wynikać z zakłóceń sygnału - wymień przewód sygnałowy na ekranowany. Jeżeli przewody są już zainstalowane zainstaluj wzmacniaczy sygnału cyfrowego - Izolator W91
Sprawdź czy jakieś łączenie - w szczególności "cynowane" nie styka się z metalem, aluminium itp. Może dochodzić do lekkiego indukowania w tym miejscu i dioda lub sekcja może się lekko "żarzyć". Miejsca w których mamy zainstalowany profil aluminiowy na kołki i wkręty miejsce "styku" łepka wkręta z podłożem taśmy LED podklej dodatkowo taśmą dwustronnie klejącą.
Brak pełnej synchronizacji animacji pasków cyfrowych LED:
Nierównomierne świecenie taśmy cyfrowej:
Jeżeli masz sytuację, że początek taśmy cyfrowej LED świeci mocno, jasno a jej koniec dużo słabiej to Twoja instalacja jest do modyfikacji. Zadbaj o odpowiednie rozmieszczenie źródeł zasilania w długich taśmach, aby uniknąć spadków napięcia. W przypadku taśm cyfrowych na 12V zasilania powinno być doprowadzone co 5 metrów, w przypadku taśm 24V co 8-10 metrów. Ma to kluczowe znaczenie dla poprawnego "rozkładu" napięcia, które wpływa znacząco na żywotność paska LED.
Problemy z kolorami w taśmie cyfrowej:
Złe wyświetlanie kolorów często wynika z zbyt długich przewodów idących od sterownika taśmy LED, braku ekranowania przewodów, uszkodzeń w sterowniku, niedopasowanego zasilania.
Taśma cyfrowa LED nie świeci:
sprawdź zasilanie oraz to czy zasilacz ma odpowiednie napięcie takie samo jak taśma cyfrowa LED. Sprawdź poprawność lutów oraz to czy kierunek wejścia sygnału od sterownika jest prawidłowy. Każda taśma ma oznaczony kierunek biegu sygnału (z reguły strzałka nadrukowana na podkład PCB).
Nie świeci jeden z odcinków taśmy LED cyfrowej:

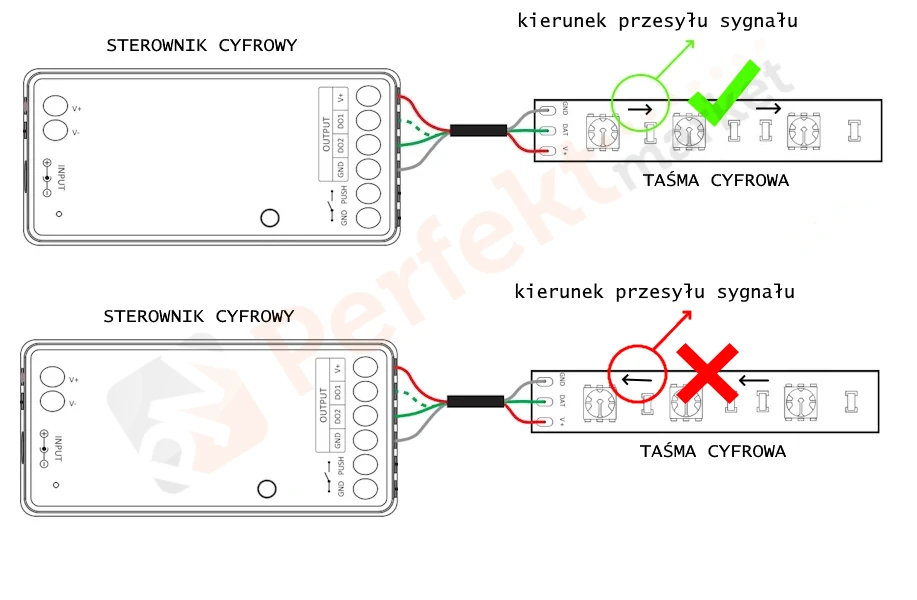

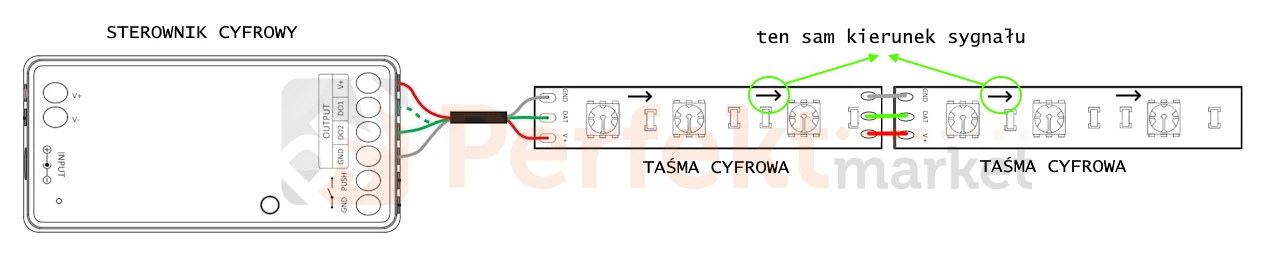

jeżeli łączyłeś ze sobą 2 odcinki taśmy LED musisz pamiętać o poprawności "kierunku" lutowania. Strzałki widoczne na taśmie LED muszą iść w tym samym kierunku.
Nie świeci cała taśma cyfrowa LED:
Jeżeli po podłączeniu taśmy do sterownika i podłączeniu zasilania 12 lub 24V nic się nie dzieje sprawdź w pierwszej kolejności zgodność napięcia wyjściowego zasilacza z napięciem jakim ma być zasilana taśma LED. Następnie sprawdź poprawność lutów i połączeń na sterowniku. Jeżeli to nie pomaga musisz zakodować sterownik.
Sterowniki taśm cyfrowych zaprogramowane są na konkretną długość taśmy LED a dokładniej ilość pixeli. (Jest to ogólne uproszczenie bo na rynku jest sporo sterowników i różnie są fabrycznie zaprogramowane).
Jeżeli taśma była skracana lub dolutowana należy ponownie zakodować sterownik do odpowiedniej długości metrów a co za tym idzie pixeli.
W skrócie musimy "powiedzieć" naszemu sterownikowi/kontrolerowi ile metrów taśmy cyfrowej mamy podpięte.
Na rynku pojawiać się zaczynają sterowniki, które już same potrafią zakodować ilość metrów (pixeli).
Czy warto instalować taśmę cyfrową LED:
Taśmy cyfrowe LED to doskonały wybór dla każdego, kto chce uzyskać zaawansowane efekty świetlne w swoim domu, na scenie, czy w instalacjach artystycznych. Wybór odpowiedniej taśmy, dobór sterownika i zasilania oraz poprawna instalacja i programowanie są kluczowe do uzyskania zamierzonych rezultatów. Wykonanie poprawnej instalacji wymaga pewnego doświadczenie i umiejętności.
Jeżeli nie masz w domu odpowiednich narzędzi takich jak lutownica, cyna, obcinak do przewodów, lub nie czujesz się na siłach w kwestiach technicznych zleć montaż taśm cyfrowych instalatorowi.
Jednak mając podstawowe informacje zawarte w tym poradniku oraz chęci i umiejętności manualne , możesz zacząć tworzyć niezwykłe, interaktywne oświetlenie!
