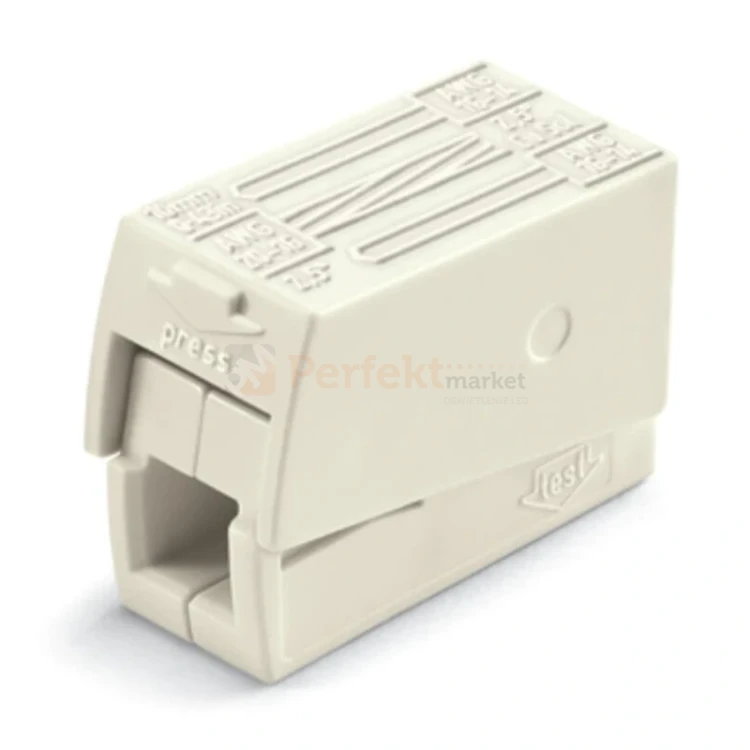

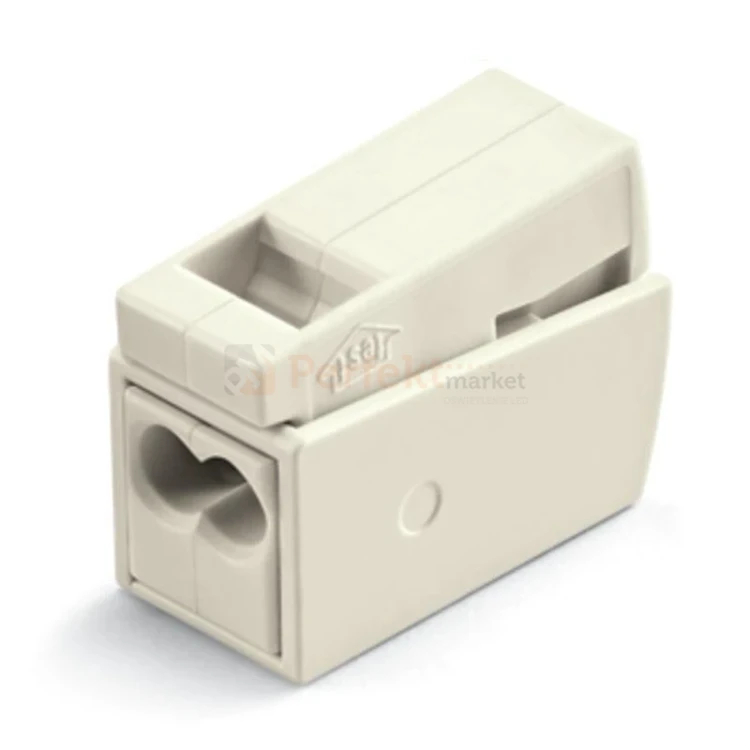

WAGO Złączka instalacyjna oświetleniowa podwójna biała 224-112

Złączka instalacyjna oświetleniowa podwójna 2x2,5mm² WAGO Push Wire^® 224-112

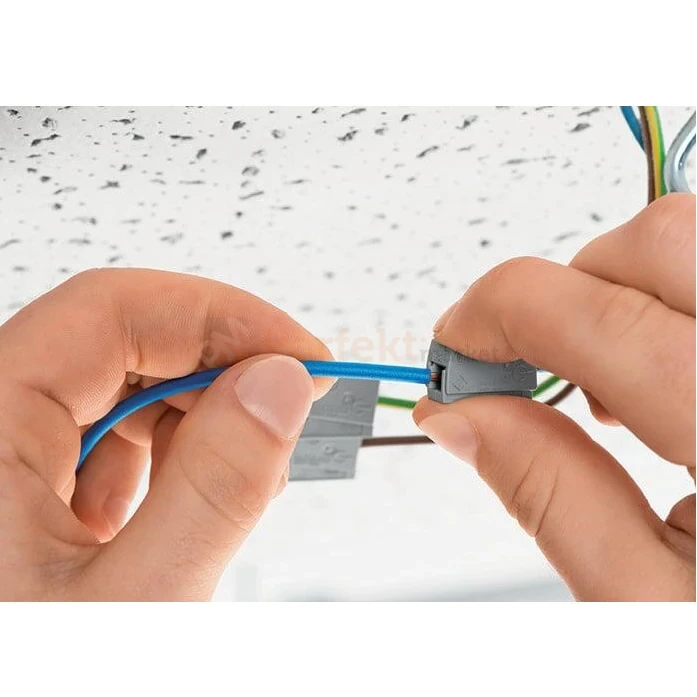

Szybko i bezpiecznie podłącz przewody za pomocą szybkozłączki oświetleniowej. Dzięki złączom WAGO serii 224 można szybko i łatwo podłączyć oświetlenie, dzięki czemu w mgnieniu oka zamienisz ciemność w światło! Złączka oświetleniowa podwójna pozwala na wykonanie odgałęzienia każdej z żył i poprowadzenie ich do kolejnego odbiornika.

Seria 224 sprawdza się wszędzie tam, gdzie przewody typu "linka" muszą być podłączone do przewodów z żyłą pełną. Szybkozłaczka ma napięcie znamionowe 400V i jest zaprojektowane tak, aby wytrzymać prąd znamionowy do 24A. Dzięki temu nadaje się do zastosowań o dużym obciążeniu.

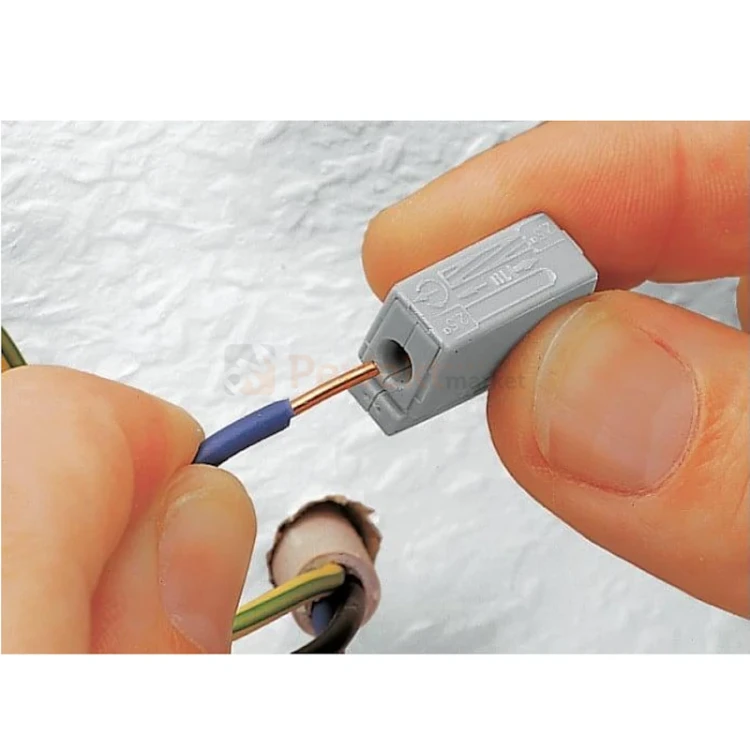

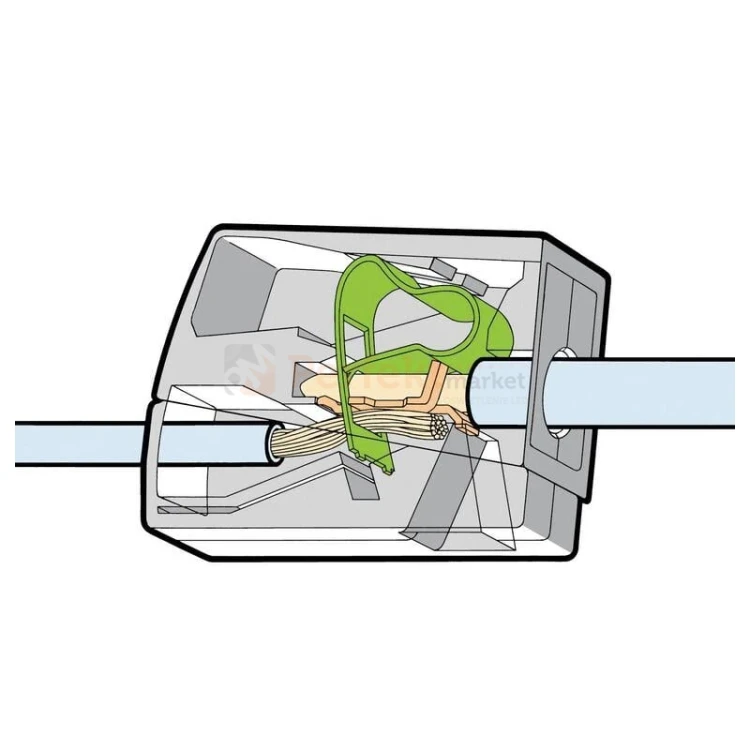

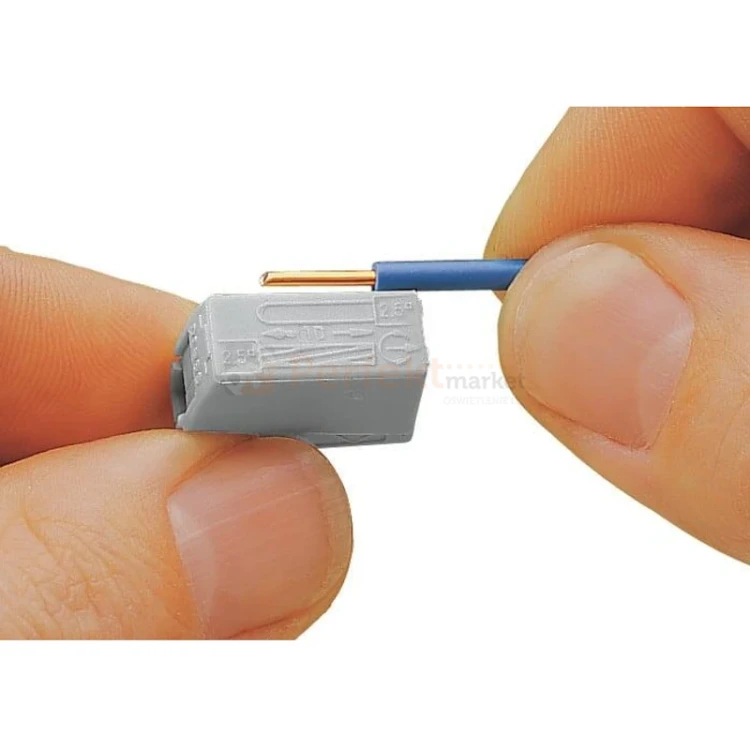

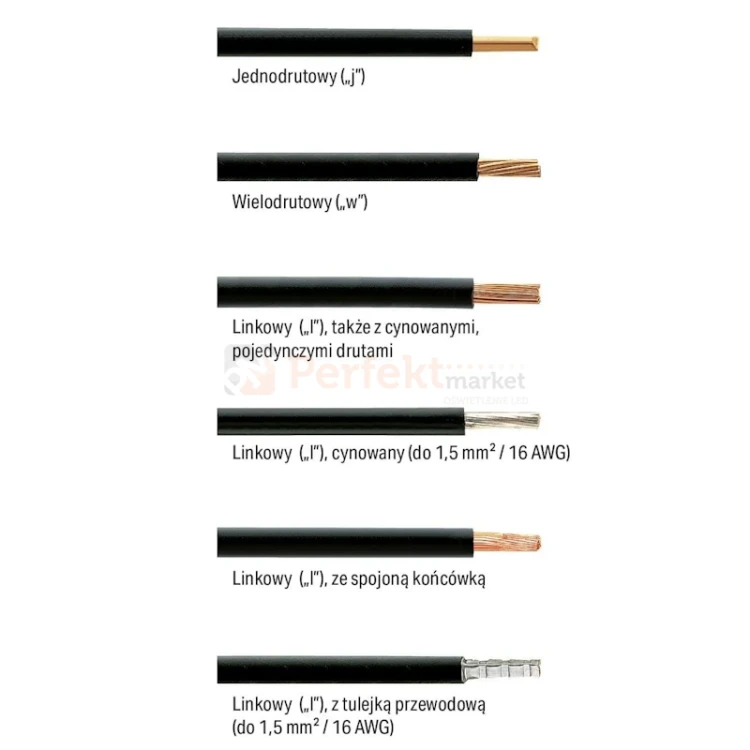

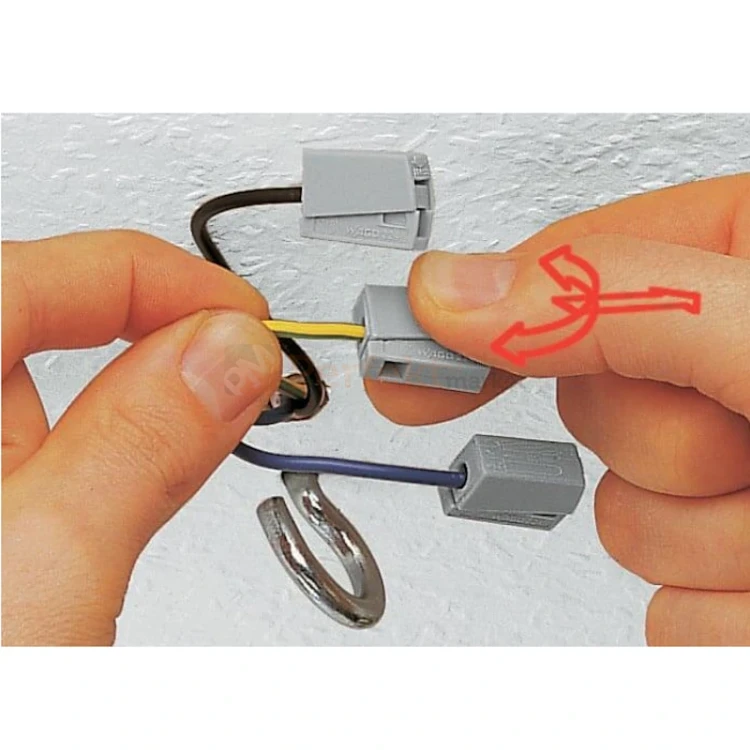

Wyposażony w zaciski przewodzące typu PUSH WIRE® oraz CAGE CLAMP®, produkt ten jest bardzo wszechstronny. Nasze złącze PUSH WIRE® oferuje proste i niezawodne rozwiązanie do łączenia przewodów z żyłą pełną złącze CAGE CLAMP® ułatwia podłączenie wszystkich typów przewodów bez konieczności ich przygotowywania, nie trzeba zaciskać tulejek ani ich zabielać. To złącze oświetleniowe nadaje się do przewodów o przekrojach od 1 mm² do 2,5 mm² z jednej strony i do przewodów o przekrojach od 0,5 mm² do 2,5 mm² z drugiej strony.

Złączki WAGO z zaciskiem sprężynowym umożliwiają również podłączanie jednodrutowych przewodów aluminiowych o przekrojach do 4 mm², przy zastosowaniu pasty stykowej Alu-Plus 249-130

Zalety pasty stykowej Alu-Plus:

• likwiduje warstwę tlenków w momencie zakleszczenia przewodu
• zapobiega ponownemu utlenieniu miejsca styku
• zapobiega korozji elektrolitycznej między przewodami aluminiowymi i miedzianymi (w obrębie jednej złączki),
• zapewnia długotrwałą ochronę antykorozyjną

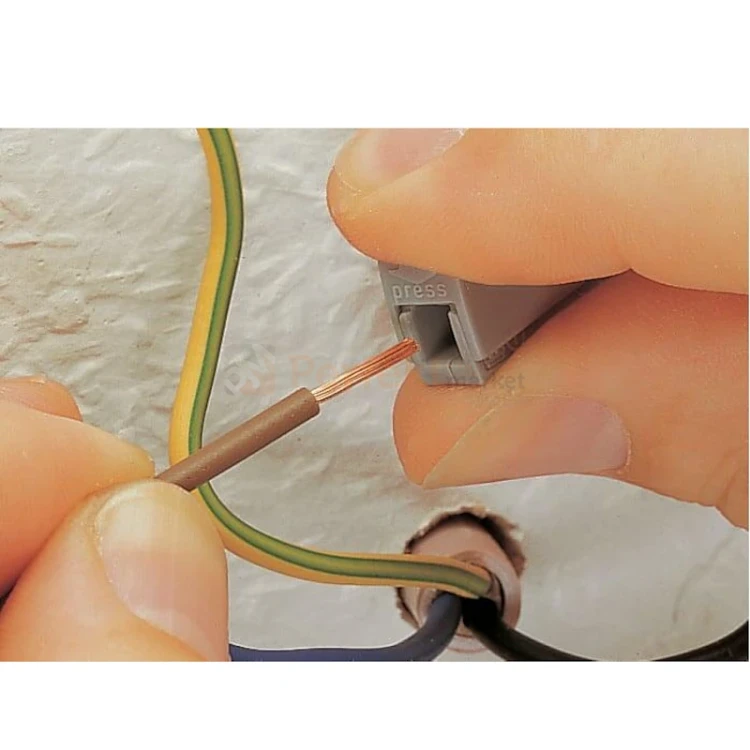

W przypadku połączeń sprężynowych z zastosowaniem technologii zacisku CAGE CLAMP^® przewód aluminiowy należy oczyścić, a bezpośrednio potem podłączyć do zacisku wypełnionego pastą stykową Alu-Plus.

W przypadku połączeń sprężynowych z zastosowaniem techniki zacisku PUSH WIRE^® zaleca się uprzednie oczyszczenie przewodu aluminiowego, a bezpośrednio potem podłączenie do zacisku wypełnionego pastą stykową Alu-Plus.

Pastę stykową Alu-Plus WAGO można także przed podłączeniem dodatkowo nałożyć na całą powierzchnię przewodu aluminiowego.

Należy ponadto pamiętać o dostosowaniu prądów znamionowych do mniejszej obciążalności prądowej przewodów aluminiowych wg następującej zależności:
2,5 mm² = 16 A, 4 mm² = 22 A

Specyfikacja:

• Rodzaj: złączka instalacyjna
• Model: Push Wire^®
• Numer katalogowy: 224-112
• Producent: WAGO
• EAN: 4044918583596 (opakowanie zbiorcze 100 szt.)
• Napięcie znamionowe: 450V
• Znamionowe napięcie udarowe: 4kV
• Prąd znamionowy: 24A
• Materiał podłączanego przewodu: miedź, aluminium
• Obsługiwane przekroje przewodów zacisk PUSH WIRE^®: 1 … 2,5 mm² / 16 … 14 AWG
• Długość odizolowanej żyły zacisku PUSH WIRE^®: 9 … 11 mm
• Obsługiwane przekroje przewodów zacisku CAGE CLAMP^®: 0,5 … 2,5 mm² / 20 … 14 AWG
• klasa palności: V2
• Kolor: biały
• Materiał wykonania obudowy: poliwęglan (PC)
• Materiał styku: miedź elektrolityczna (E_Cu) cynowana
• Długotrwała temperatura pracy: 105°C
• Opakowanie zbiorcze: 100 szt.
