Uniwersalny sterownik schodowo-korytarzowy F40 do taśm cyfrowych MONO/CCT/RGB/RGBW z czujnikami ruchu FS11

Sterownik do taśm cyfrowych schodowy-korytarzowy uniwersalny F40 MONO, CCT, RGB, RGBW z czujnikami ruchu i pilotem

Sterownik Schodowo-Korytarzowy F40 – Inteligentne Oświetlenie z Efektem WOW

Sterownik cyfrowy F40 to nowoczesne rozwiązanie do inteligentnego podświetlania schodów i korytarzy. Dzięki zaawansowanej animacji świetlnej urządzenie umożliwia dynamiczne „rozwijanie się” światła zgodnie z ruchem osoby, tworząc wyjątkowy efekt wizualny i poprawiając bezpieczeństwo poruszania się po zmroku.

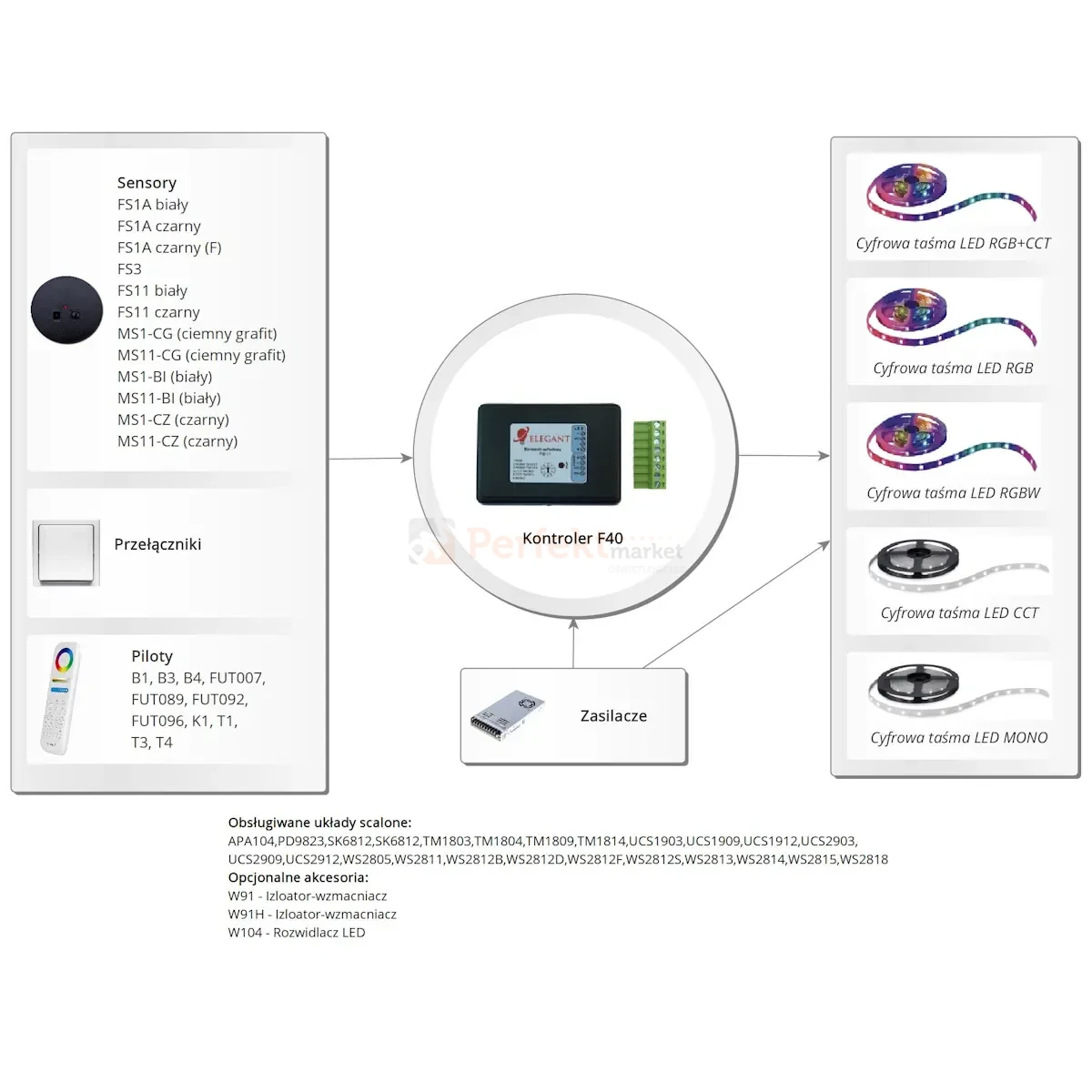

Urządzenie współpracuje z czujnikami ruchu (np. FS1), które wykrywają obecność osoby wchodzącej na schody lub przechodzącej przez korytarz. W odpowiedzi na detekcję uruchamiana jest animacja świetlna, która działa kierunkowo, a po ustawionym czasie automatycznie się wyłącza.

Dwa tryby pracy – wiele efektów:

• Tryb schodowy: aż 67 różnych animacji świetlnych

• Tryb korytarzowy: 28 efektów świetlnych

Uniwersalna Kompatybilność

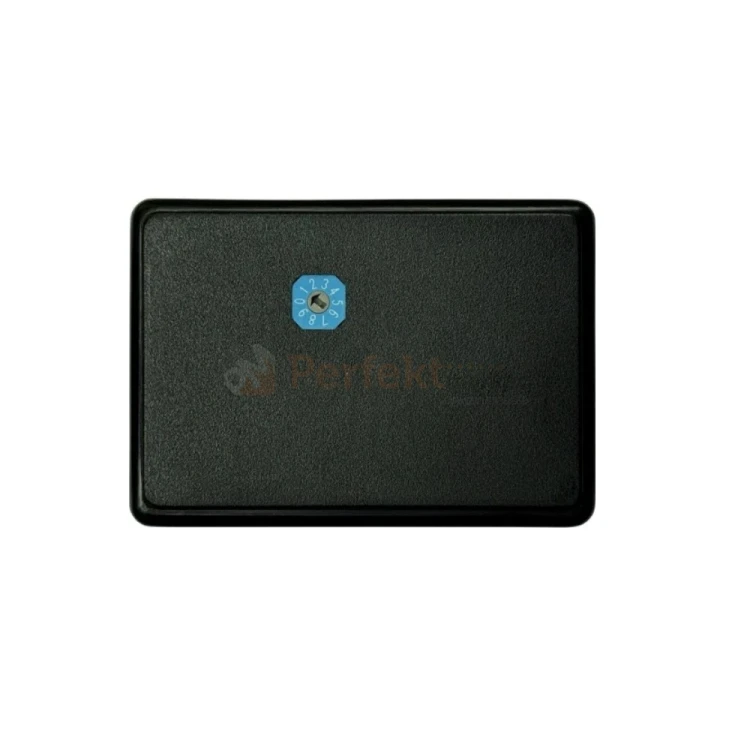

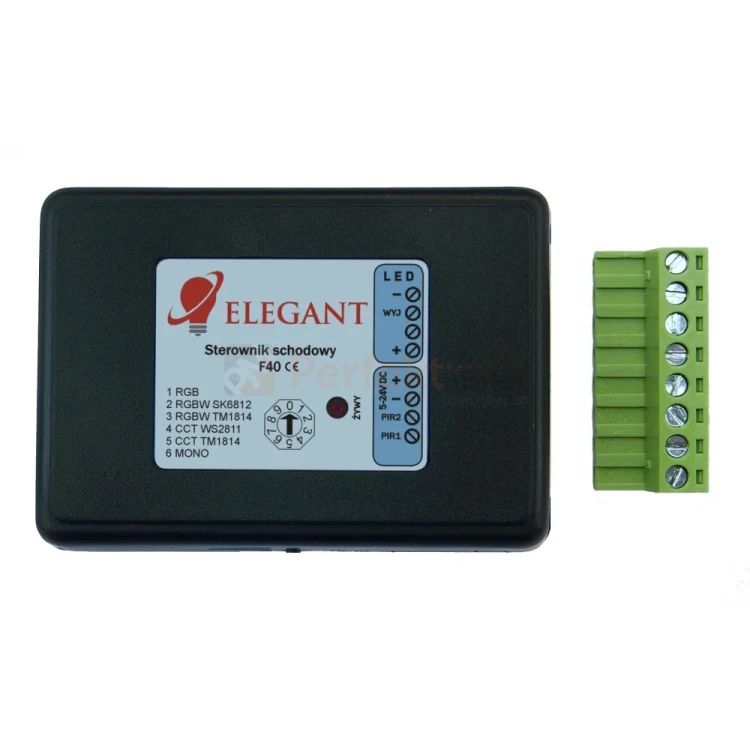

Sterownik F40 został zaprojektowany z myślą o współpracy z wieloma typami cyfrowych taśm LED. Dzięki specjalnemu przełącznikowi znajdującemu się na spodzie urządzenia, możesz łatwo dopasować sterownik do konkretnego typu taśmy.

Obsługiwane typy taśm:

• RGB

• RGBW (SK6812, TM1814)

• CCT (WS2811, TM1814)

• MONO (jednokolorowe)

Obsługiwane układy scalone LED: WS2811, WS2812S, WS2812B, WS2812D, WS2813, WS2815, WS2818, PD9823, SK6812, TM1803, TM1804, TM1809, TM1814, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104

Wydajność i Elastyczność

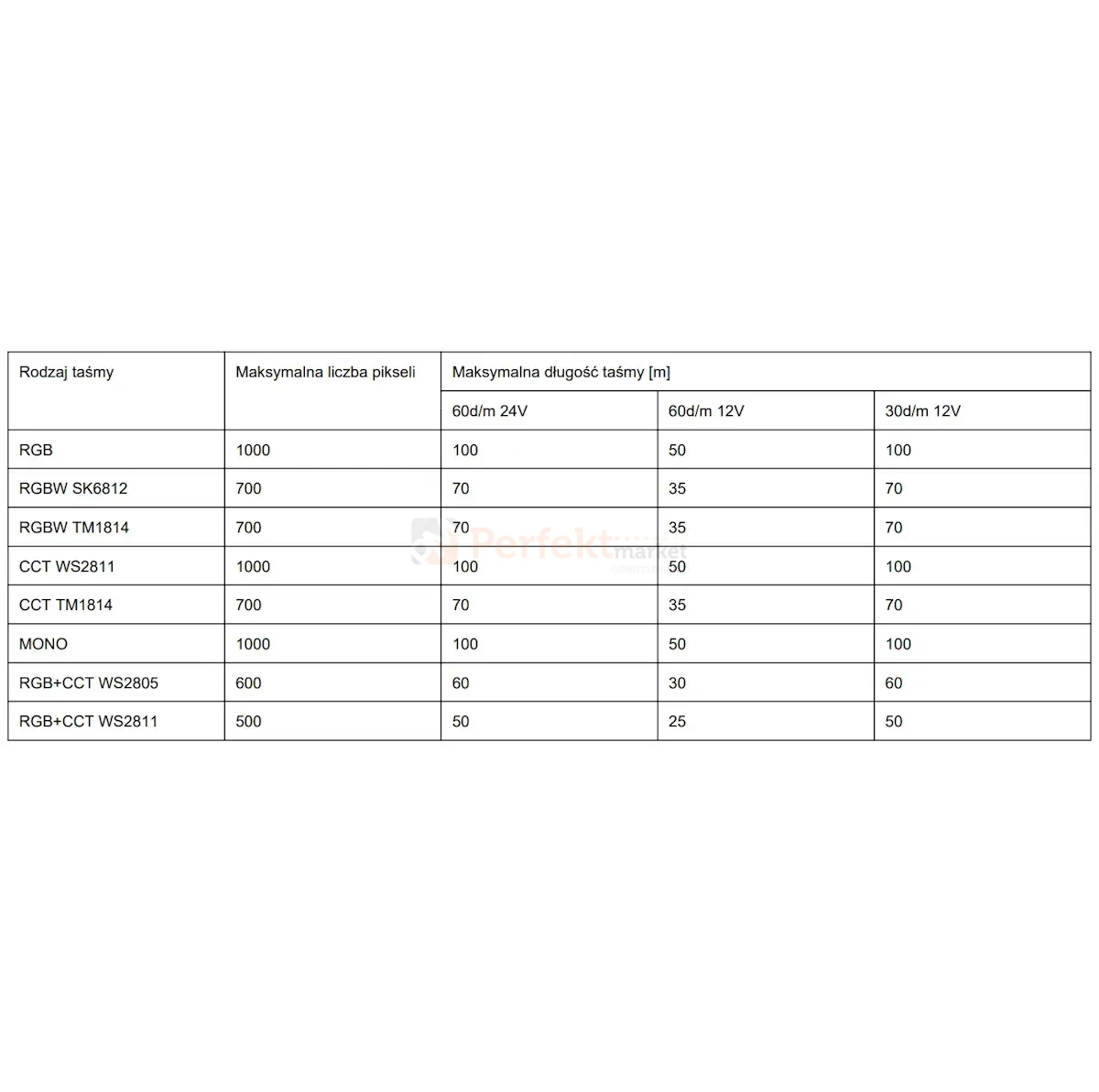

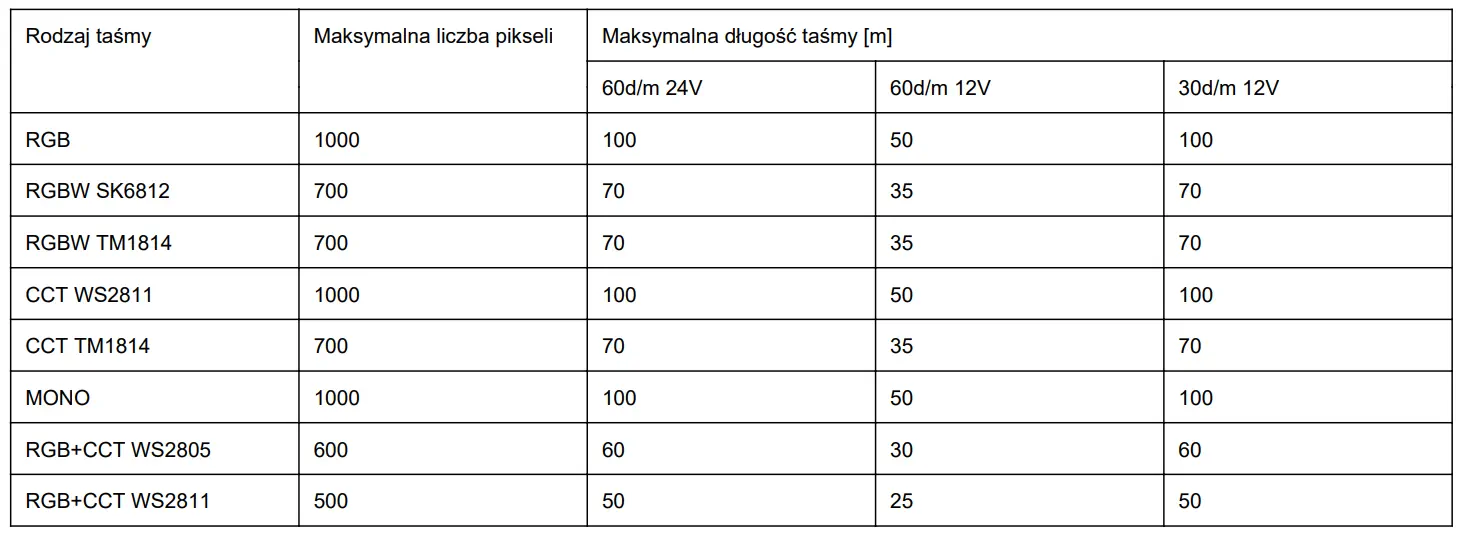

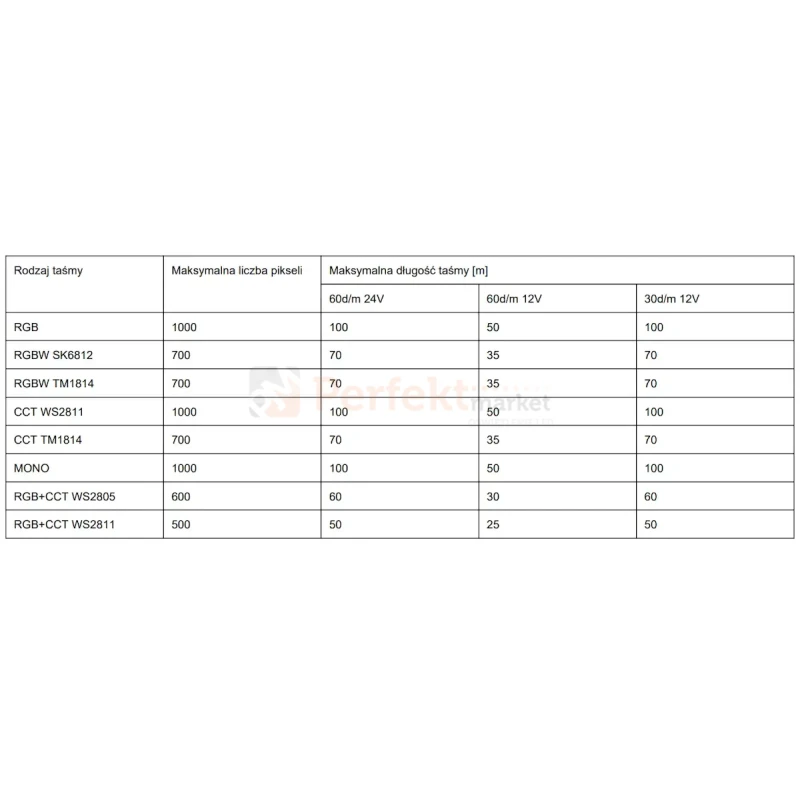

Sterownik F40 w zależności od typu taśmy LED oraz napięcia zasilania obsługuje różną ilość pikseli – pozwalając dobrać odpowiednią długość taśmy do indywidualnych potrzeb. Szczegółowe dane znajdują się w załączonej tabeli technicznej.

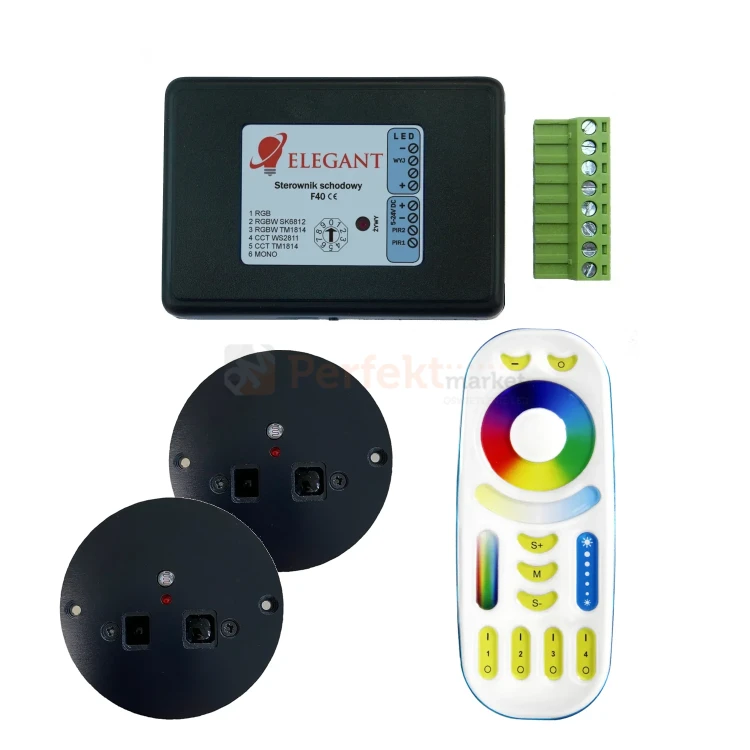

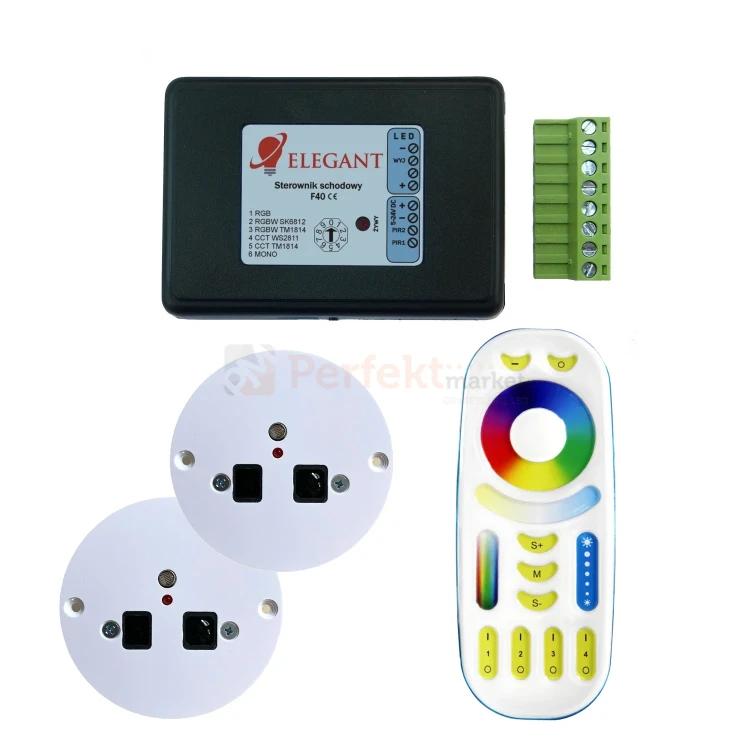

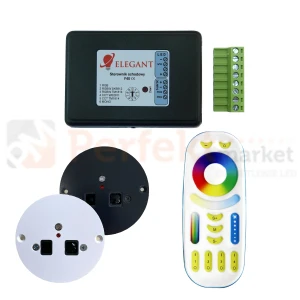

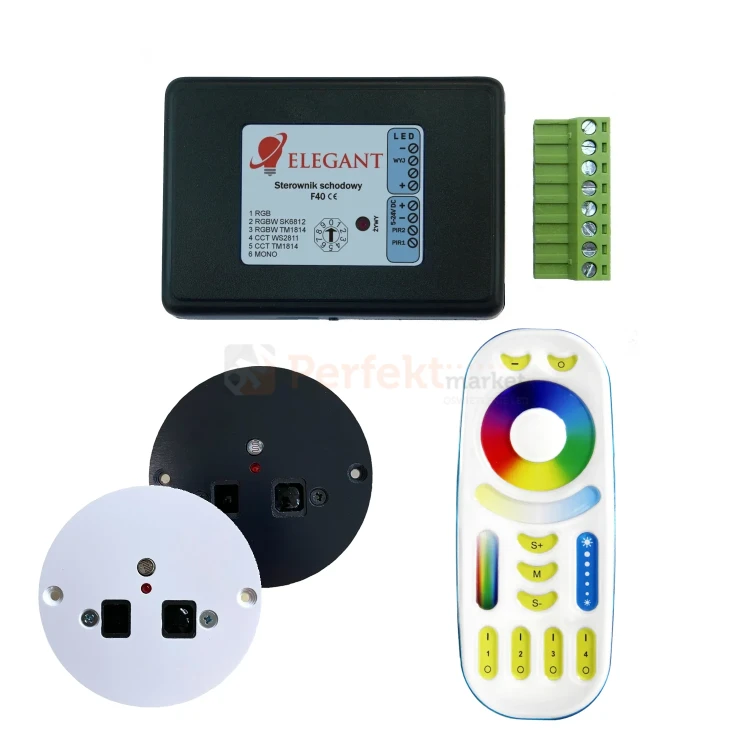

Co w chodzi w skład zestawy sterownika schodowo-korytarzowego F40_SET:

• Uniwersalny sterownik schodowo-korytarzowy Elegant F40.

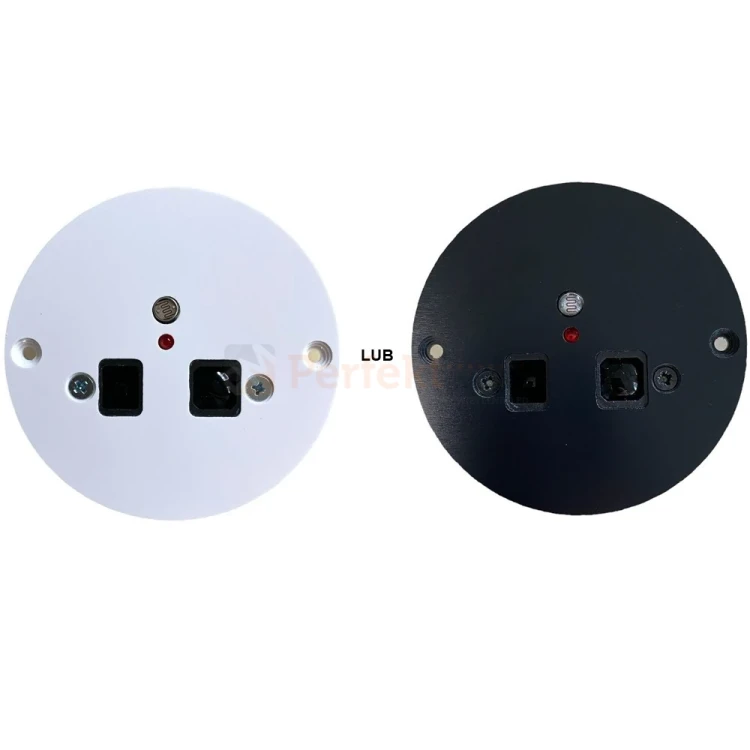

• 2x czujnik ruchu FS11 z wbudowanym czujnikiem zmierzchu (do wyboru dwa kolory frontu: biały lub czarny)
• Pilot czterostrefowy MiBoxer FUT092 do konfiguracji sterownika.

Czujniki ruchu z czujnikiem zmierzchu FS11- klucz do wyjątkowego oświetlenia schodowo-korytarzowego:

Czujnik FS11 to specjalistyczne urządzenie zaprojektowane z myślą o wykrywaniu ruchu osoby wchodzącej na schody lub przemieszczającej się korytarzem. Dzięki zastosowaniu niezawodnego sensora odbiciowego marki Sharp, FS11 gwarantuje wysoką precyzję działania oraz stabilność w różnych warunkach oświetleniowych.

Kluczowe cechy:

• Dokładna detekcja obiektów na wprost – wąski kąt działania zapobiega przypadkowemu uruchamianiu.

• Brak potrzeby stosowania lusterek – sensor działa odbiciowo, bez dodatkowych elementów po drugiej stronie.

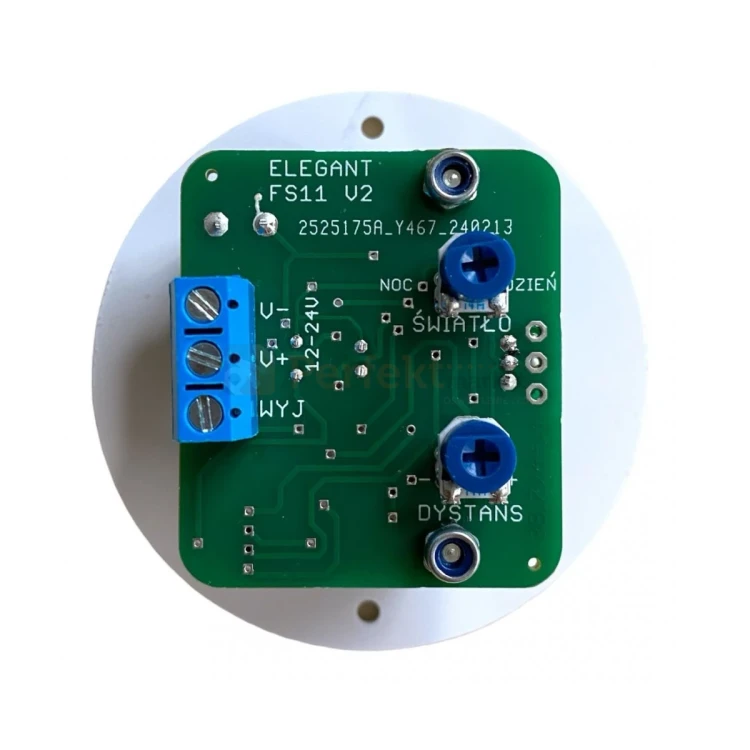

• Dwie możliwości regulacji:

  • Dystans detekcji (od 35 do 140 cm) – łatwe dopasowanie zasięgu działania do warunków instalacji.

  • Czułość na światło – możliwość ustawienia poziomu natężenia oświetlenia, przy którym czujnik ma zacząć reagować (dzięki wbudowanemu czujnikowi zmierzchu).

Jak działa czujnik?

FS11 wysyła niewidzialny promień podczerwieni w kierunku przestrzeni monitorowanej. Gdy promień odbije się od przeszkody (np. nogi człowieka) i wróci do sensora, czujnik wykrywa obecność obiektu. W momencie detekcji na wyjściu pojawia się stan niski (masa), a czerwona dioda LED na froncie urządzenia zaświeca się, sygnalizując wykrycie ruchu.

Kluczowe parametry techniczne sterownika schodowego F40

• Zasilanie: 5–24 V DC

• Wejścia na czujniki: stan niski aktywny, podciągane do plusa zasilania (rezystory 3,6kΩ)

• Maksymalny prąd LED:

  • przez złącze DC (5,5/2,1 mm): 5 A

  • przez złącze śrubowe: 8 A

• Wymiary urządzenia: 60 x 84 x 30 mm

• Pilot FUT092 : komunikacja 2.4 GHz, zasilany 2 × AAA (brak w zestawie)

Produkt do zastosowań profesjonalnych. Montaż i konfigurację powinny wykonywać osoby z doświadczeniem oraz uprawnieniami.

Specyfikacja sterownika FS40

• Model: F40_SET
• Napięcie zasilania: 5-24V
• Typ sterowania: cyfrowy
• Ilość wyjść: 1
• Ilość obsługiwanych pikseli: 1000
• Obsługiwane układy: WS2811, WS2812S, WS2812B, WS2812D, WS2813, WS2815, WS2818, PD9823, SK6812, TM1803, TM1804, TM1809, TM1814, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104
• Maksymalny prąd LED przy zasilaniu poprzez złącze śrubowe: 8A
• Czujniki ruchu: tak FS11 z wbudowanym czujnikiem zmierzchu x 2 szt.
• Pilot do konfiguracji: tak FUT092
• Wymiary: 84 x 60 34 mm
• Certyfikaty: CE RoHS
• Gwarancja producenta: 2 lata

Specyfikacja techniczna czujnika ruchu FS11:

• Napięcie zasilania: 12-24V
• Wbudowany czujnik zmierzchu: tak
• Typ wyjścia: otwarty kolektor, obciążalność 50mA, aktywny stan niski.
• Kąt wykrywanych obiektów: tylko obiekty na wprost czujnika
• Zasięg detekcji: 35-140 cm
• Wymiary: średnica x głębokość: 69 x 35mm
• Dostępne kolory: biały / czarny

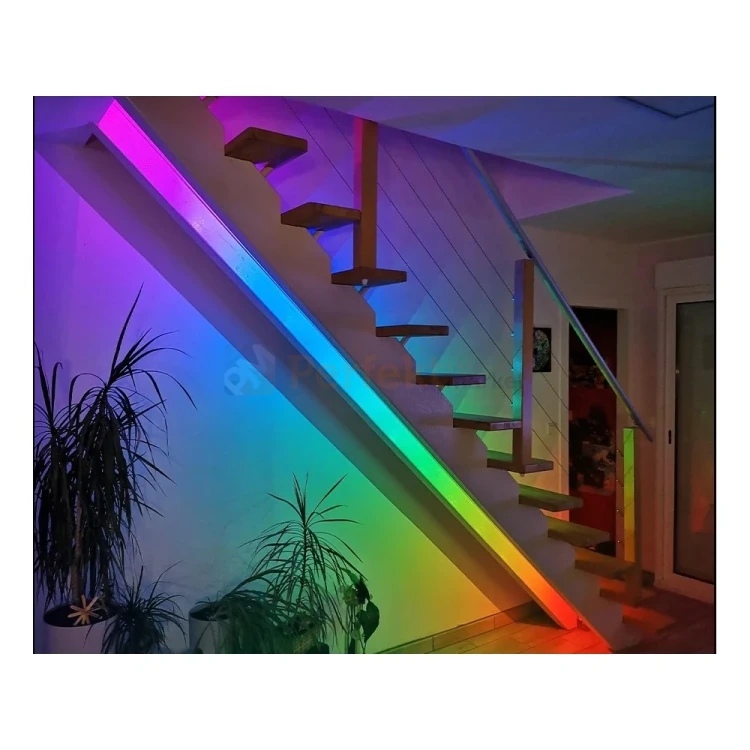

Zobacz możliwości sterownika:
