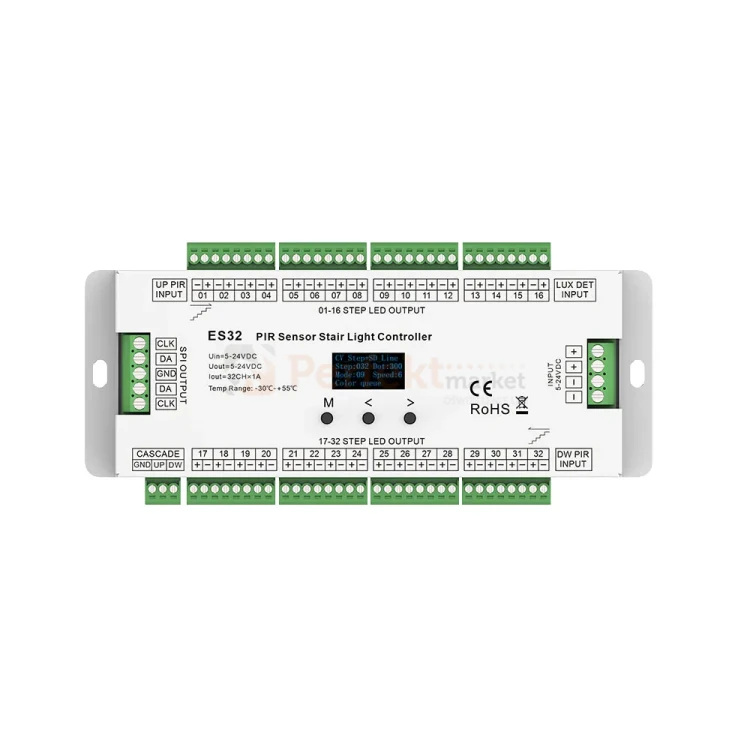

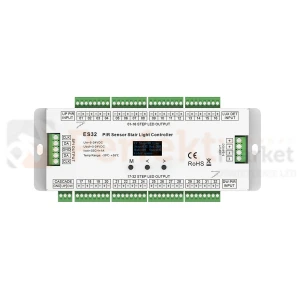

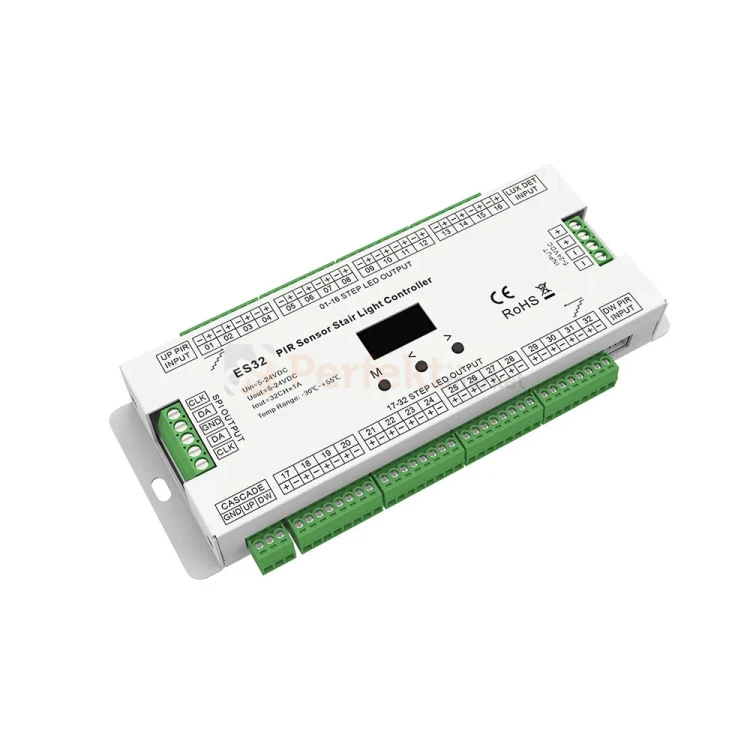

Sterownik oświetlenia schodowego 32-kanały taśm mono + 2-grupy taśmy cyfrowych SPI RGB czujniki PIR Nextec SKY PD042951

Sterownik oświetlenia schodowego 32-kanały dla taśmy jednokolorowej + 2 wyjścia dla cyfrowej RGB + 2x czujniki PIR Nextec PD042951

Sterownik schodowy firmy Nextec to zaawansowany moduł oświetlenia schodów. Po wykryciu ruchu, przez zainstalowane na początku i na końcu schodów czujniki ruchu PIR, sterownik generuje efekt stopniowego rozjaśniania stopni schodów zgodnie z kierunkiem poruszania się osoby- w górę lub w dół. Efekt fali, może być również wyzwolony manulanie, przez użytkownika przez dowolne przyciski zwierne. Po określonym czasie stopnie przygasają w odpowiednim kierunki. Sterownik wyposażony jest również w czujnik zmierzchu, co pozwala na załączanie oświetlenia dopiero przy określonym poziomie światła dziennego. Sterownik posiada opcjonalne 2 grupy wyjścia taśmy cyfrowej SPI RGB, które może generować efekt fali w różnych kolorach w 12 kombinacjach - przy montażu taśmy LED wzdłuż schodów. Taśmy LED jednokolorowe oraz cyfrowe LED RGB mogą również pracować równocześnie. Za pomocą sterownika można również uruchamiać oprawy schodowe umieszczone na ścianie przy schodach.

Przy planowaniu instalacji elektrycznej przeznaczonej do montażu sterownika należy pamiętać o odpowiednim rozprowadzeniu przewodów - z każdego stopnia, lub z każdej oprawy schodowej i z obu czujników ruchu - przewody należy doprowadzić w jedno miejsce - w którym znajdzie się sterownik.

Do zestawu można dokupić laserowe czujniki ruchu - czujniki te są znacznie bardziej precyzyjne, wyzwalają efekt generowany przez sterownik dopiero po przerwaniu wiązki czujnika w określonym miejscu.

Schemat podłączenia:

Podstawowe funkcje:

• Sterownik aktywowany czujnikami PIR (w komplecie) lub dowolnymi przyciskami zwiernymi
• Możliwość podłączenia do 32 stopni o maksymalnym obciążeniu 1A na kanał
• 8-stopniowa regulacja prędkości efektu animacji
• Opcjonalne 4 tryby oświetlenia roboczego
• Kaskadowe łączenie dwóch sterowników - przy instalacji z półpiętrem
• Możliwość wyłączenia każdego spośród 32 stopni, w przypadku awarii
• Funkcja szybkiego autotestu
• Możliwość montażu czujników ruchu PIR na ścianie oraz na suficie
• Opcjonalne 2-grupowe wyjście na taśmę cyfrową SPI LED RGB
• Czytelny wyświetlacz OLED - menu sterownika w języku angielskim i chińskim.

Opis złącz:

Podłączenie kaskadowe dwóch sterowników:

Specyfikacja czujników ruchu PIR:

Zawartość zestawu:

Specyfikacja:

• Typ: sterownik oświetlenia schodowego
• Model: PD042951
• Producent: Nextec
• EAN: 5908293942951
• Napięcie wejściowe: 5-24 V DC
• Napięcie wyjściowe: 5-24 V DC
• Prąd wyjściowy: 32x1A
• Typ wyjścia: 32x stałe napięcie + cyfrowe SPI
• Wymiary: 213 x 130 x 45 mm
• Waga: 0,65 kg
• Kąt detekcji czujnika ruchu PIR: 30°
• Obszar działania czujnika ruchu PIR: 3m
• Temperatura pracy: -30°C - +55°C
• Klasa szczelności: IP20
• Certyfikaty: CE, EMC, LVD
• Gwarancja producenta: 5 lat
