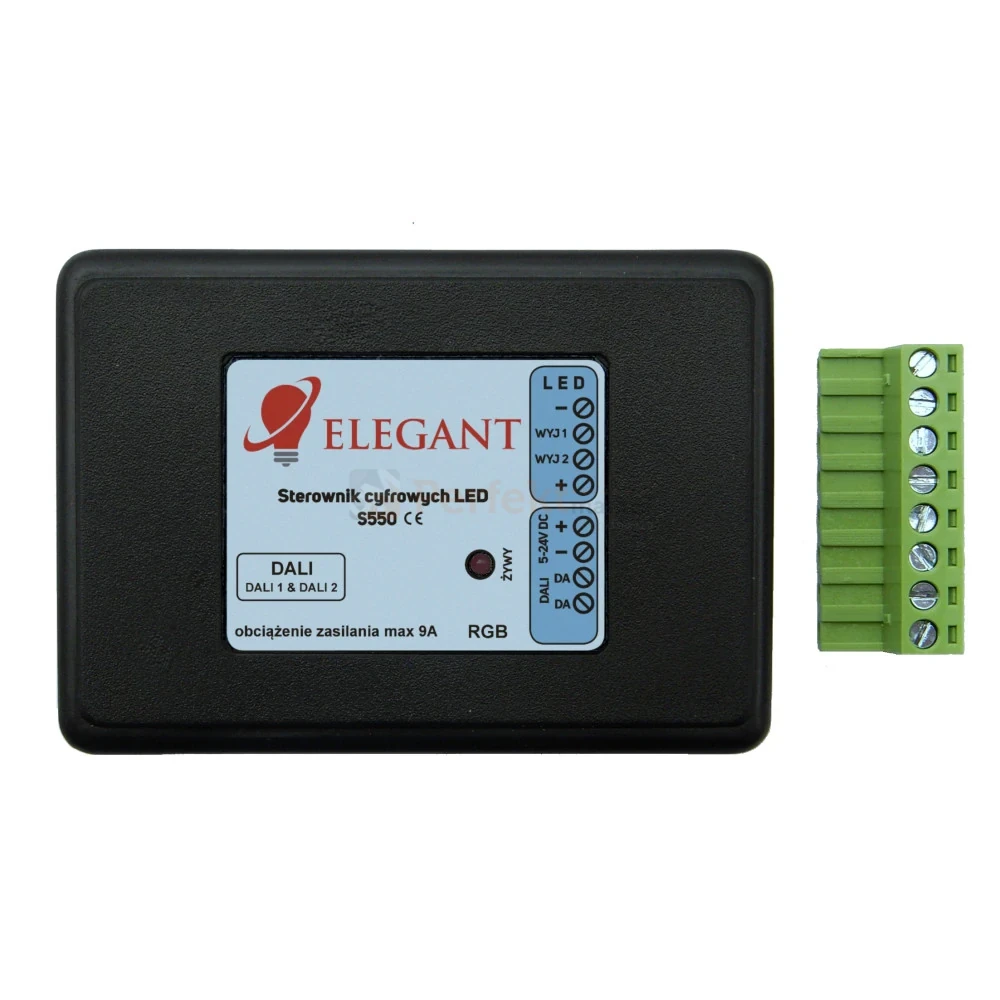

Sterownik DALI do taśm cyfrowych RGB S550 5-24V
Sterownik LED DALI S550 umożliwia zaawansowane sterowanie cyfrowymi taśmami LED (pikselami) zgodnie z międzynarodowym standardem DALI. Urządzenie rozpoznawane jest jako RGB+TC, co pozwala na regulację kolorów oraz temperatury barwowej światła białego. W systemie sterownik widoczny jest jako dwa oddzielne urządzenia – pierwsze odpowiada za precyzyjne ustawienie koloru, natomiast drugie służy do wyboru efektów świetlnych oraz ich szybkości. Pierwszy moduł działa w pełnej zgodności z protokołem DALI, natomiast drugi rozszerza jego funkcjonalność, umożliwiając wybór efektów i animacji poprzez wartości RGB

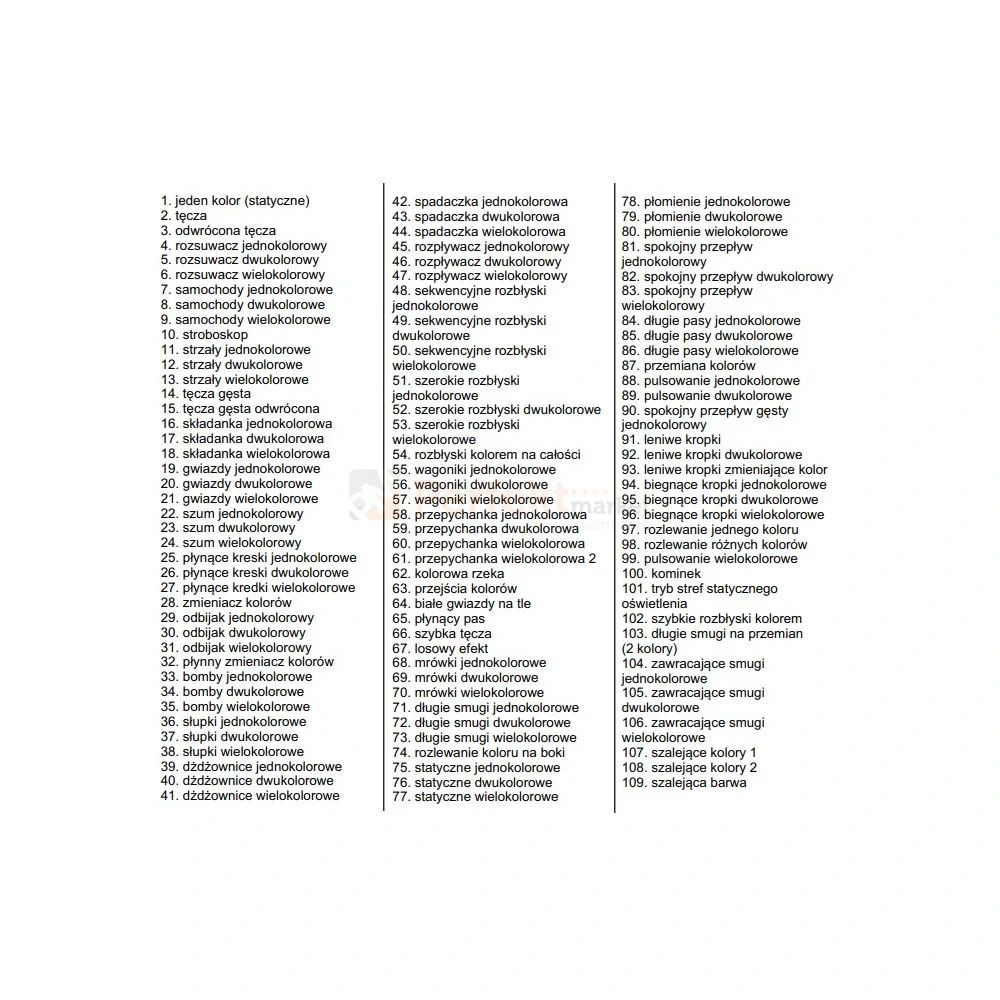

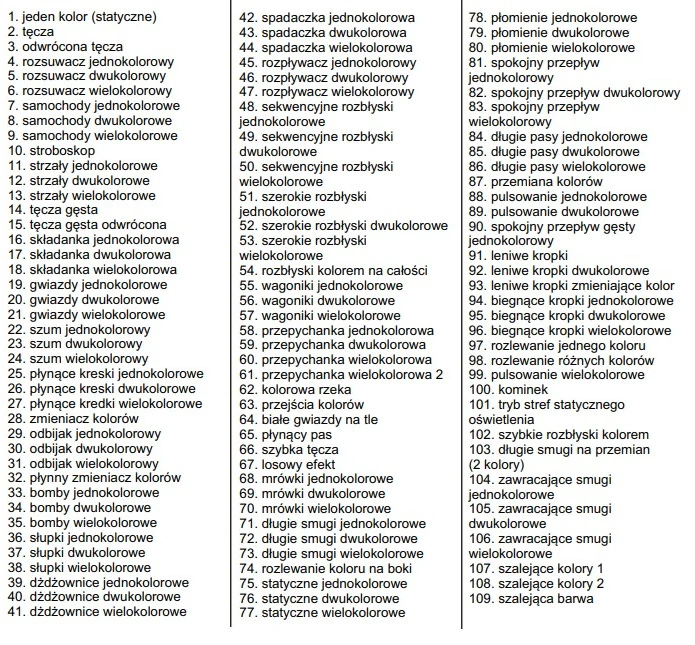

W drugim urządzeniu kolor czerwony (R) reprezentuje efekt o numerze z poniższej listy:
Wspierane układy: (diody cyfrowe): WS2811, WS2812S, WS2812B, WS2812D,WS2813, WS2815, WS2818, PD9823, SK6812, TM1803, TM1804, TM1809, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104.
Numery efektów powyżej pozycji 109 zarezerwowane są dla efektów, które zostaną dodane w przyszłości.
Kolorem zielonym (G) ustawia się prędkość efektu, a przedziały oznaczają prędkości:
- 0..46 prędkość minimalna
- 47..93
- 94..140
- 141..187
- 188..234
- 235..254 prędkość maksymalna
Ze względu na nieintuicyjne sterowanie, niezgodne ze standardem, dostęp do efektów następuje dopiero po ustawieniu koloru niebieskiego (B) na wartość 254. Przykładowo jeżeli chcemy użyć efektu "płynące kreski"
jednokolorowe o kolorze zielonym i prędkości prawie minimalnej, to na pierwszym urządzeniu ustawiamy kolor (0,255,0), a na drugim na przykład (25,50,254).
W przypadku efektów jednokolorowych pierwsze urządzenie ustala wartości RGB w sposób naturalny. W przypadku efektów dwukolorowych oba kolory generowane s¹ na podstawie parametrów R, G, B w pierwszym
urządzeniu. W tym przypadku R to odcień (hue) koloru nr 1 a G to odcień (hue) koloru nr 2, a B to saturacja (saturation) obu kolorów.
W przypadku efektów wielokolorowych regulacja kolorów nie działa.
Niewłaściwe kolory - ustawienie kolorów.
Jeżeli podłączona cyfrowa taśma LED ma inną niż standardowa kolejność kolorów, należy wejść w tryb konfiguracji taśmy poprzez wysłanie kolejno komunikatów na drugim urządzeniu:
1.Off (00)
2.Off (00)
3.ON(Max) (05)
4.ON(Max) (05)
5.Min (06)
6.Min (06)
Komunikaty należy wysłać z opóźnieniem co najmniej 2 sekund. Po wykonaniu powyższej sekwencji taśma powinna zaświecić kolejno 3 różne kolory. Doprowadzić do tego by pierwsze trzy diody świeciły kolejno w kolorach: czerwony, zielony, niebieski zmieniając poprzez naciśnięcie przycisku ON(Max). Konfigurację zatwierdzamy wysyłając komendę Min (06).
Urządzenie na ten moment wspiera standard komunikacji zgodny z DALI 1, zatem jedynie obsługiwane są 16 bitowe komunikaty. Zgodność z DALI 2.0, a więc i 24 bitowych komunikatów planowana jest w dalszym etapie rozwoju projektu.

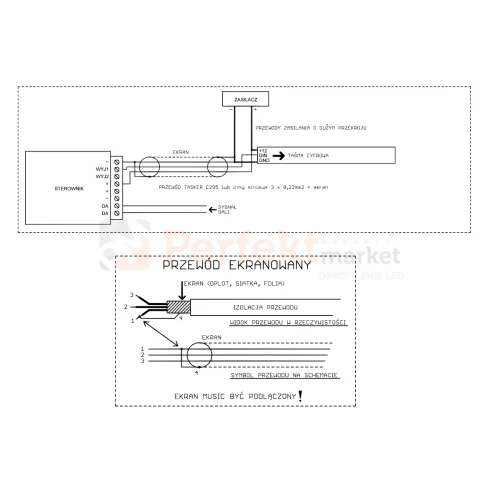

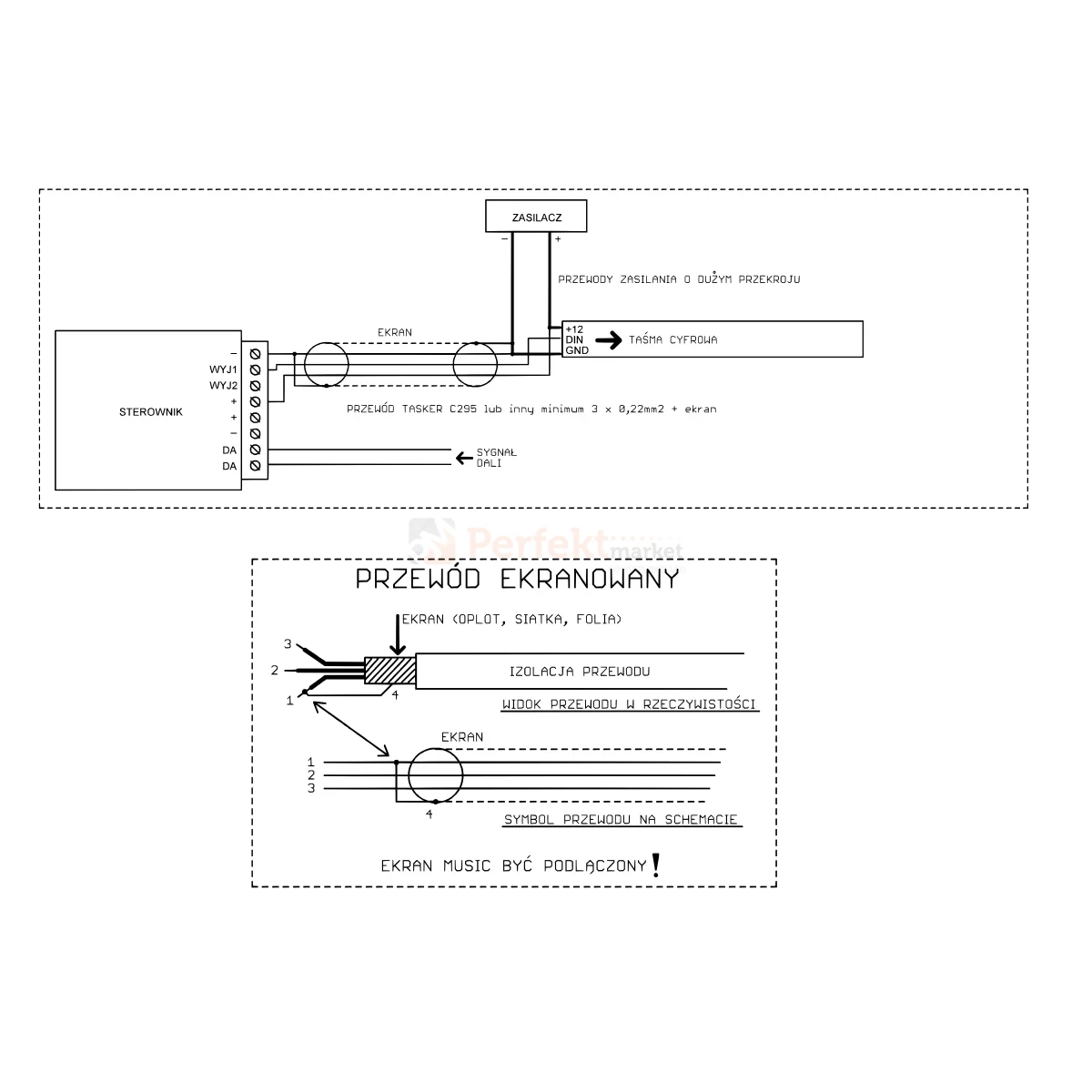

W przypadku większego zapotrzebowania na prąd zasilanie do LED należy doprowadzić oddzielnie a do sterownika podłączyć tylko minus LED, plus zasilania oraz przewody sygnałowe (WYJ1, WYJ2).
Produkt do zastosowań profesjonalnych. Montaż i konfigurację powinny wykonywać osoby z doświadczeniem oraz uprawnieniami.
Specyfikacja
- Model: S550 sterownik cyfrowy Elegant 5-24V
- Napięcie zasilania: 5-24V
- Typ sterowania: DALI
- Ilość wyjść: 2
- Ilość obsługiwanych pikseli: 500
- Obsługiwane układy: WS2811, WS2812S, WS2812B, WS2812D,WS2813, WS2815, WS2818, PD9823, SK6812, TM1803, TM1804, TM1809, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104.
- Maksymalny prąd LED przy zasilaniu poprzez złącze śrubowe: 9A
- Wymiary: 84 x 60 34 mm
- Certyfikaty: CE RoHS
- Gwarancja producenta: 2 lata
Pliki do pobrania
s550_instrukcja_elegant.pdf
481.11 kB
Instrukcja obsługi PL
