Sterownik ERC do wyłączników kinetycznych 12V/24V 72W/144W DC RF montaż w puszce ⌀60

Sterownik ERC do wyłączników kinetycznych 12V/24V 72W/144W DC RF montowany w puszce ⌀60

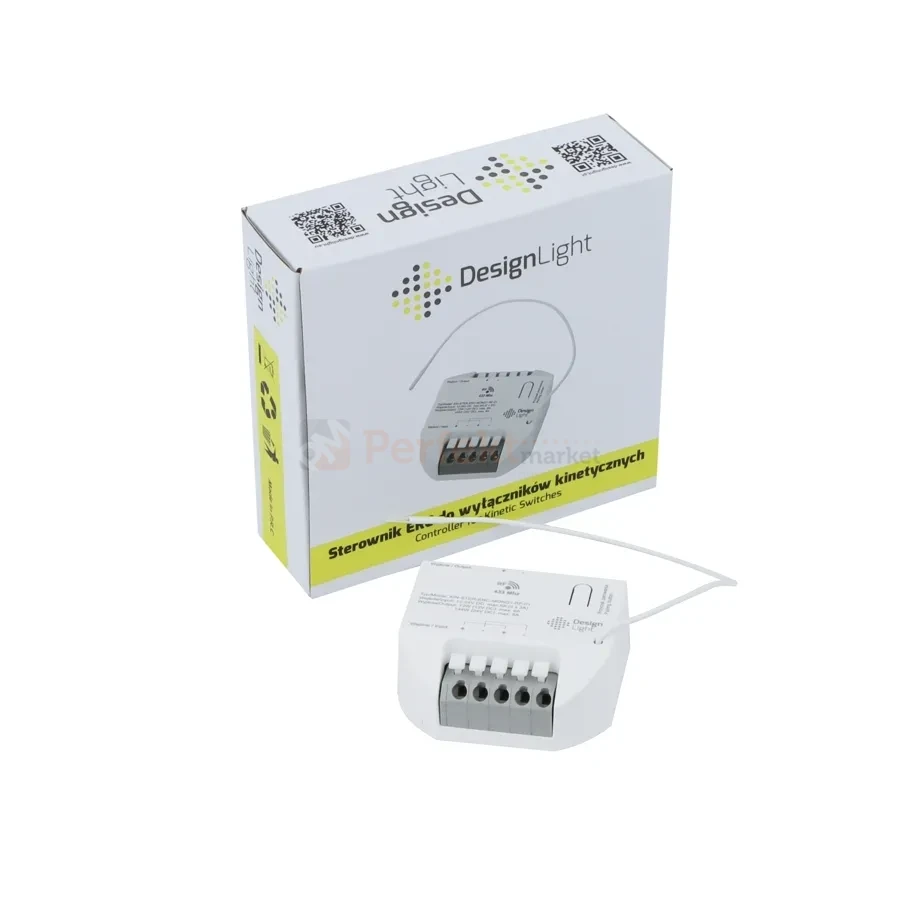

Sterownik ERC to kompaktowy odbiornik radiowy do współpracy z bezprzewodowymi, bezbateryjnymi wyłącznikami kinetycznymi. Umożliwia zdalne włączanie i wyłączanie obwodów oświetleniowych zasilanych napięciem stałym 12 V lub 24 V DC, takich jak taśmy LED, moduły LED czy oprawy meblowe. Dzięki konstrukcji przystosowanej do montażu w standardowej puszce instalacyjnej o średnicy ⌀60 mm łatwo integruje się z istniejącą infrastrukturą bez konieczności prowadzenia przewodów sterujących.

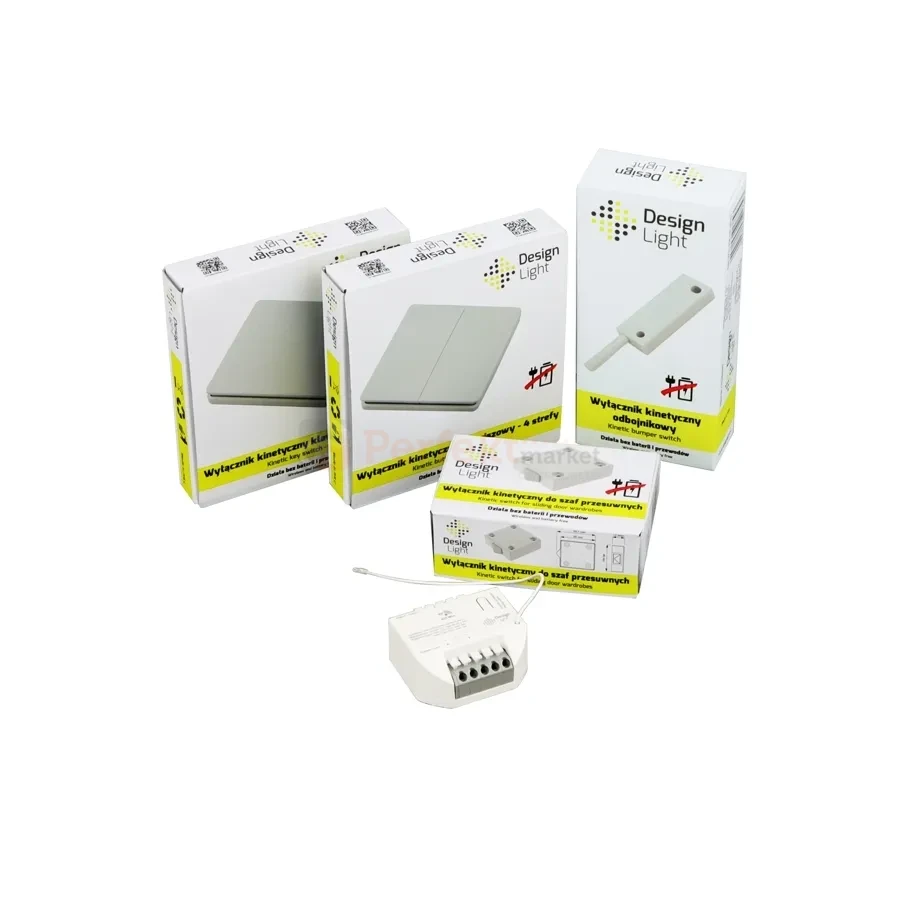

Do jednego odbiornika można parować różne elementy sterujące - wyłączniki klawiszowe i wyłączniki do szaf, podobnie do jednego przycisku wyłącznika można parować kilka odbiorników. Wszystko w zależności od potrzeb danej instalacji.

Przeznaczenie i działanie
Urządzenie odbiera sygnały radiowe z kompatybilnych wyłączników kinetycznych i steruje obciążeniem niskonapięciowym po stronie DC. Rozwiązanie sprawdza się wszędzie tam, gdzie ważna jest szybka modernizacja oświetlenia lub brak możliwości doprowadzenia tradycyjnego przewodu do łącznika. Zasilanie kinetyczne nadajników eliminuje konieczność wymiany baterii, a obsługa ogranicza się do prostego parowania elementów. Przekaźnik poza funkcją włącz/wyłącz potrafi również taśmę ściemniać - wystarczy przytrzymać klawisz na kompatybilnym nadajniku. Wszystkie nadajniki działające ze sterownikiem ERC znajdziesz w artykułach powiązanych na dole strony.

Zastosowanie

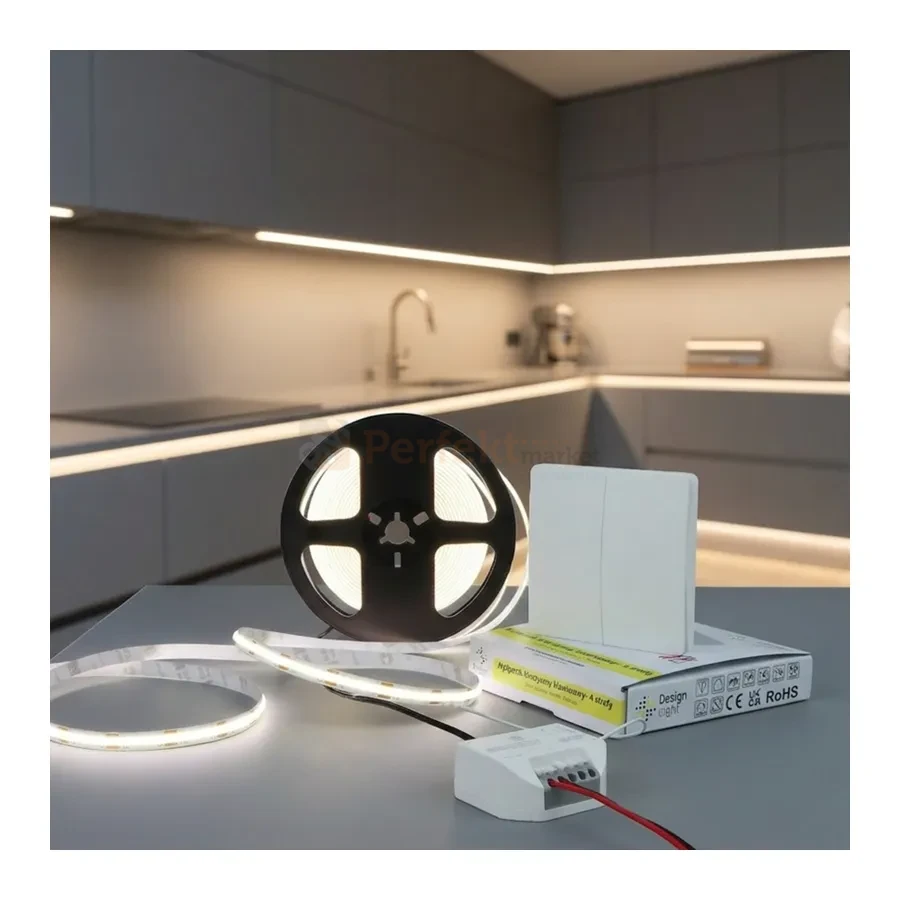

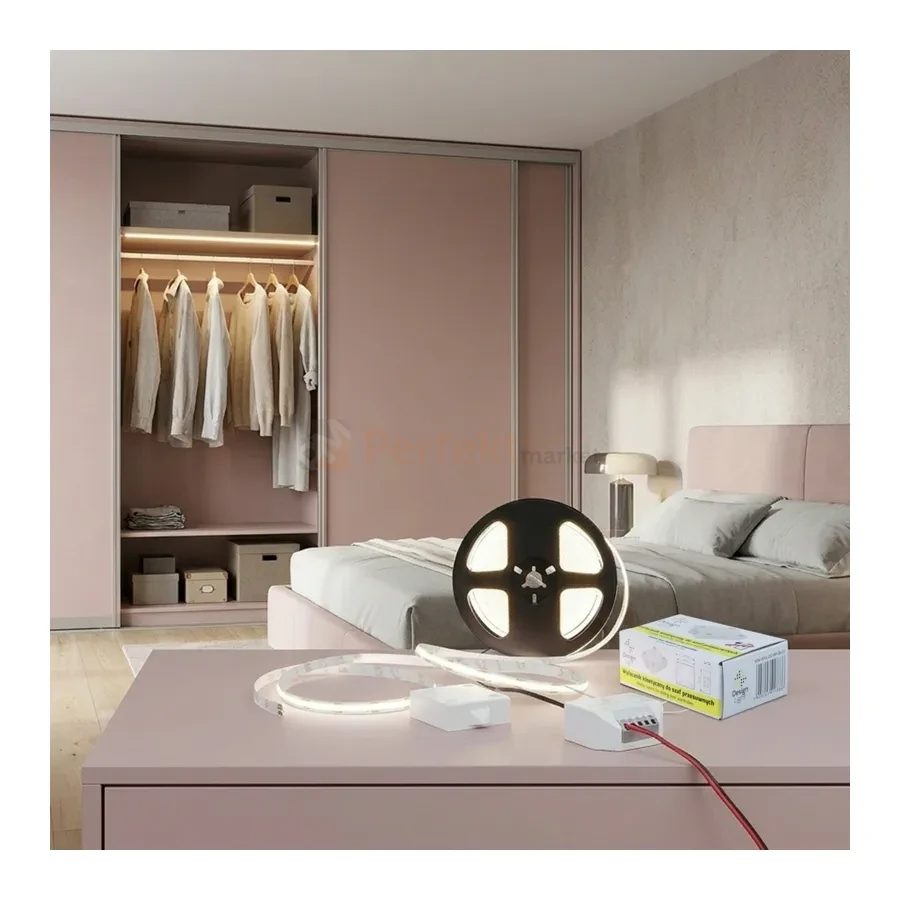

Sterownik polecany jest do sterowania oświetleniem LED w zabudowie meblowej, w profilach aluminiowych, w witrynach i gablotach, a także w instalacjach dekoracyjnych i użytkowych zasilanych napięciem 12/24 V DC. Styk roboczy może być obciążony prądem 6A co przekłada się na 72W przy 12V oraz aż 144W przy 24V. Może być stosowany w mieszkaniach, biurach i obiektach usługowych w pomieszczeniach suchych wewnątrz budynków.

Montaż i podłączenie
Moduł montuje się w puszce podtynkowej Ø60 lub w innej osłonie instalacyjnej zapewniającej dostęp do przewodów niskonapięciowych. Należy podłączyć zasilanie stałoprądowe 12 V lub 24 V DC do zacisków wejściowych sterownika, a następnie wyjście modułu do obciążenia LED, zachowując prawidłową polaryzację. Urządzenie pracuje wyłącznie w obwodach niskonapięciowych DC i nie jest przeznaczone do bezpośredniej współpracy z instalacją 230 V AC. Do poprawnej pracy wymagany jest odpowiednio dobrany zasilacz LED po stronie pierwotnej.

Parowanie i obsługa
Sparowanie z wyłącznikiem kinetycznym odbywa się poprzez wprowadzenie sterownika w tryb uczenia i wyzwolenie nadajnika. Proces trwa kilka sekund i nie wymaga specjalistycznych narzędzi. Po zakończeniu parowania wyłącznik bezprzewodowy steruje funkcją włącz/wyłącz podłączonego obwodu. W razie potrzeby możliwe jest ponowne przeprowadzenie parowania lub skasowanie zapisanych urządzeń zgodnie z instrukcją dołączoną do produktu.

Informacje dodatkowe
Przed montażem należy upewnić się, że łączna moc i prąd obciążenia nie przekraczają możliwości zasilacza oraz sterownika. Zasięg komunikacji radiowej zależy od warunków otoczenia, grubości ścian i uwarunkowań instalacyjnych. Produkt przeznaczony jest do użytku wewnętrznego. W zestawie znajduje się sterownik; wyłączniki kinetyczne oraz zasilacz dobiera się osobno.

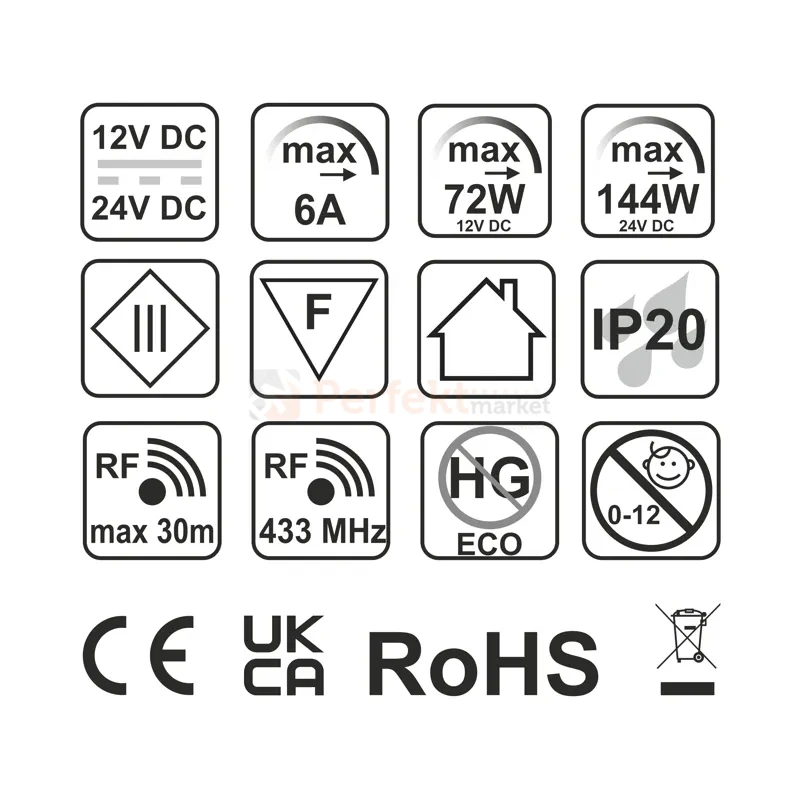

Specyfikacja:

• Typ: sterownik/odbiornik współpracujący z nadajnikami kinetycznymi
• Model: KIN-STER-ERC-MONO1-RF-01
• Napięcie: 12V-24V DC
• Prąd maksymalny: 6A
• obsługiwana moc: 72W dla 12V, 144W dla 24V
• Transmisja: RF
• Zasięg działania: do 30 m
• kolor: biały
• klasa szczelności: IP20
• montaż: puszka instalacyjna ⌀60

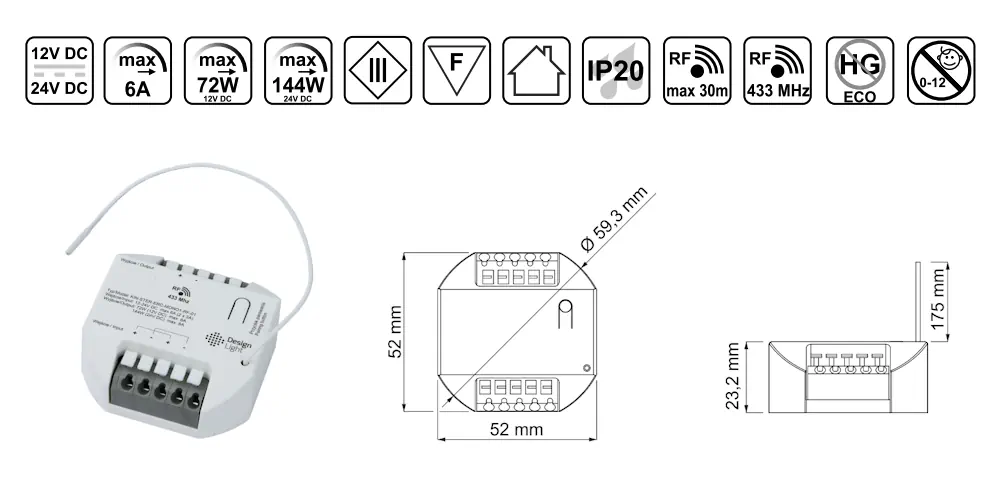

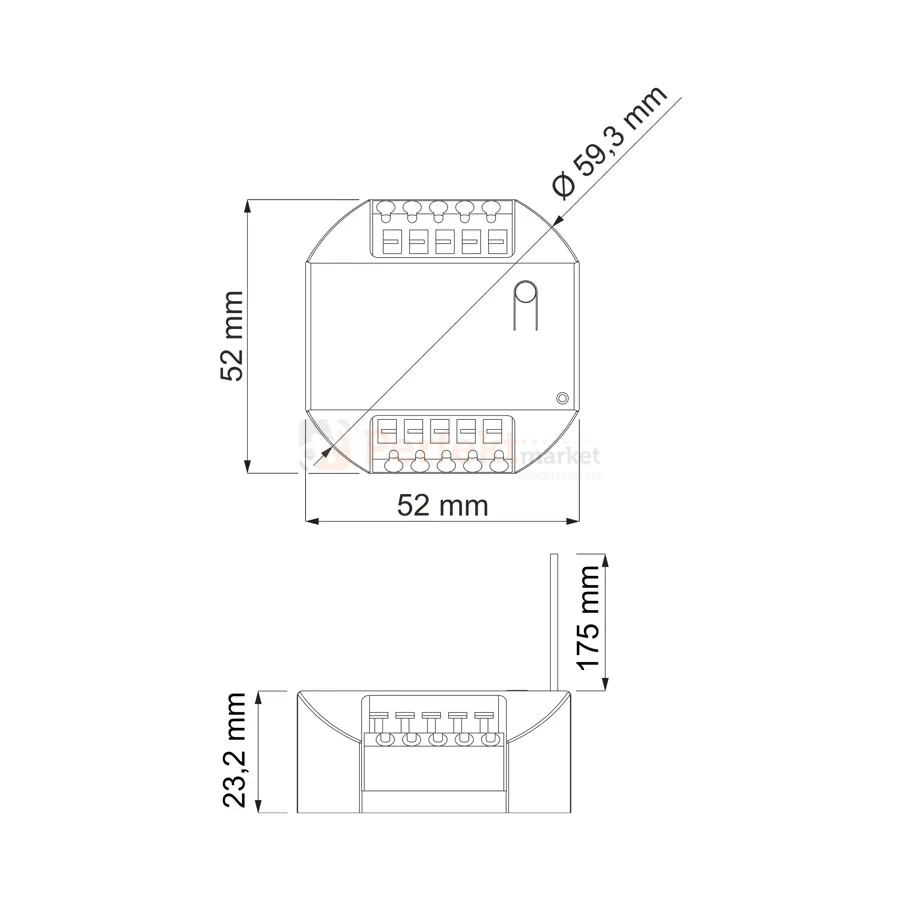

• wymiary: 52 x 52 x 23,2 mm
• Gwarancja: 2 lata
