Kabel ziemny YKY 3x2,5mm² żo 0,6/1kV

Kabel ziemny YKY 3x2,5mm² żo 0,6/1kV

Kabel ziemny przeznaczony jest do układania bezpośrednio w ziemi, za jego pomocą można podłączyć do instalacji elektrycznej oprawy ogrodowe lub każde inne urządzenie zainstalowane wokół domu.

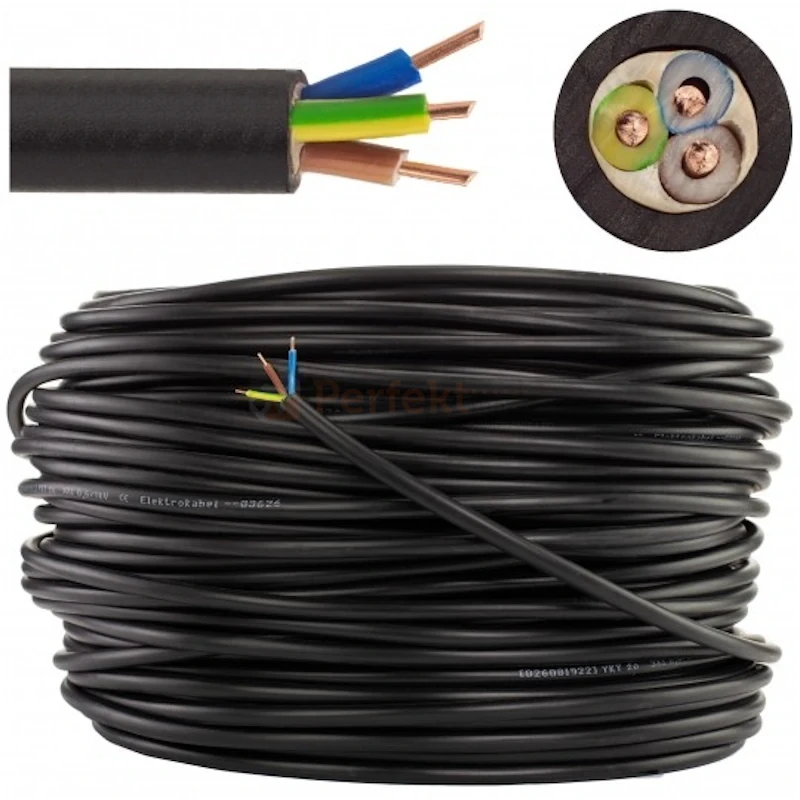

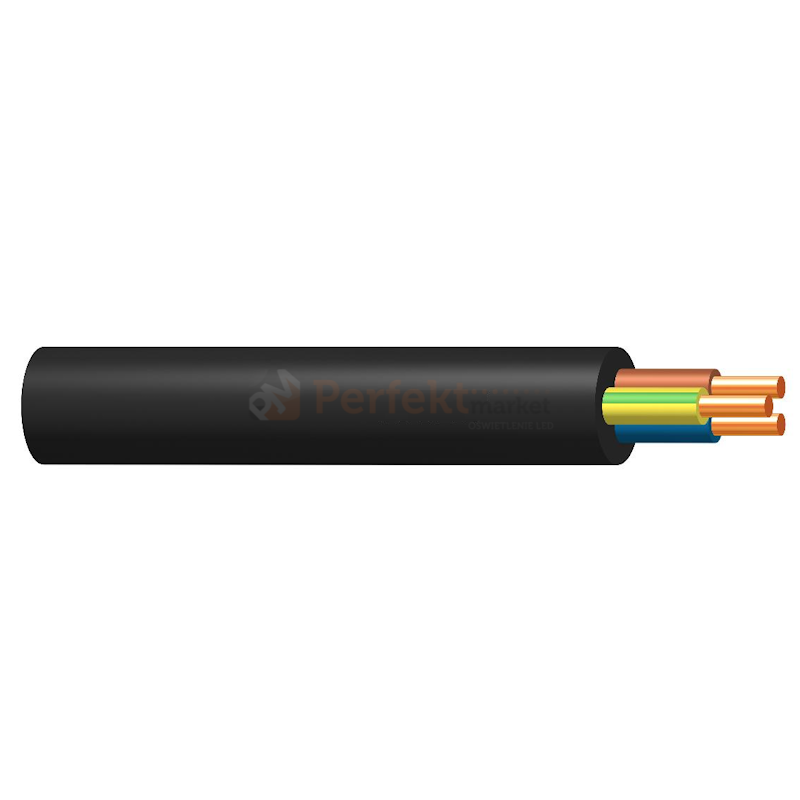

Kabel ziemny YKY 3x2,5mm² to wielożyłowy przewód elektroenergetyczny przeznaczony do układania w ziemi, kanałach kablowych oraz na stałe w instalacjach wewnętrznych i zewnętrznych. Składa się z trzech miedzianych żył o przekroju 2,5 mm², izolowanych powłoką PVC i dodatkowo zabezpieczonych czarnym płaszczem polwinitowym, odpornym na działanie wilgoci, uszkodzenia mechaniczne i promieniowanie UV. Jest powszechnie stosowany w instalacjach oświetleniowych oraz do zasilania urządzeń elektrycznych.

Kabel może leżeć bezpośrednio w ziemi bez żadnych osłon, należy jednak pamiętać, że w gruncie zawierającym w swojej strukturze gruz, kamienie lub inne elementy z ostrymi krawędziami, należy kabel prowadzić w rurze osłonowej. Rura stanowi dodatkową ochronę mechaniczną dla kabla i zabezpiecza przed jego uszkodzeniem

Specyfikacja:

• Temperatura pracy:
  • Maksymalna temperatura pracy: +70°C
  • Minimalna temperatura montażu: -5°C
• Napięcie znamionowe: 0,6/1 kV (600/1000 V)
• Materiał żył: Miedź, żyły wielodrutowe (linka) lub jednodrutowe (drut)
• Płaszcz zewnętrzny: Polwinit (PVC), czarny
• Izolacja żył: Polwinit (PVC)
• Przekrój żyły: 2,5 mm²
• Ilość żył: 3
• Typ: YKY
• Odporność na wilgoć: Tak
• Odporność na promieniowanie UV: Tak (dzięki czarnemu płaszczowi)
• Możliwość stosowania:
  • W ziemi (odporność na wilgoć i uszkodzenia mechaniczne, z zastosowaniem odpowiedniego podsypki ochronnej).
  • W instalacjach natynkowych i podtynkowych.
  • W miejscach narażonych na działanie promieniowania UV.

• Średnica zewnętrzna: Około 9-11 mm (zależnie od producenta)
• Waga: Około 150-180 kg/km
• Kabel wykonany zgodnie z normami: PN-EN 50575, PN-HD 603 S1.

Wartości obciążalności dla YKY 3x2,5 mm²:

W powietrzu (instalacja natynkowa lub na powierzchni):

• Maksymalna obciążalność prądowa: 24-25 A
  (przy temperaturze otoczenia 30°C).

W ziemi (zakopany kabel):

• Maksymalna obciążalność prądowa: 31-32 A
  (przy temperaturze otoczenia 20°C i odpowiednich warunkach termicznych gruntu).

Uwagi:

• Obciążalność należy skorygować, jeśli temperatura otoczenia odbiega od standardowych 30°C (na powietrzu) lub 20°C (w ziemi).
• W przypadku dłuższych odcinków kabla należy uwzględnić spadek napięcia, który może ograniczyć efektywną obciążalność.
• Do obliczeń warto korzystać z tabel obciążalności zamieszczonych w normie PN-IEC 60364.
