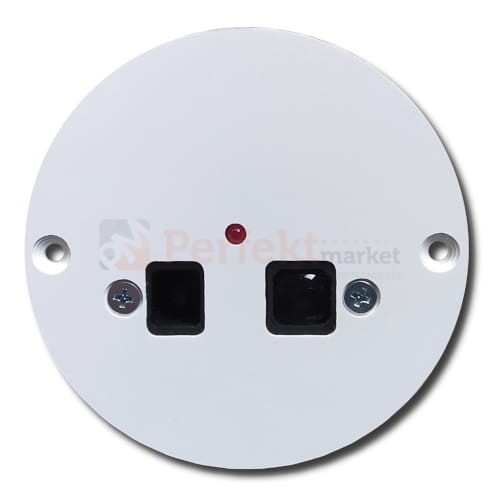

Czujnik ruchu schodowy z regulacją dopuszkowy FS24 Sharp

Czujnik ruchu schodowy odbiciowy FS24 moduł Sharp

Odbiciowy czujnik ruchu służący do automatycznego uruchamiania oświetlenia na określony czas. W czujniku wykorzystano sensor odbiciowy marki Sharp, charakteryzujący się niezawodnością i łatwością regulacji.

Zasada działania czujnika odbiciowego sprawdza się w instalacjach z taśmami LED na schodach i korytarzach, wtedy kiedy chcemy aby światło zapalało się tylko w momencie przejścia obok czujnika.

Jak działa dobry czujnik ruchu schodowy?

Działanie sensora polega na wysłaniu niewidzialnego promienia w kierunku wykrywanego obiektu. Promień ten odbija się od ruchomego obiektu (np. nogi człowieka) i wraca do czujnika, taki impuls wyzwala jego zadziałanie. Nie są wymagane jakiekolwiek lusterka naprzeciwko czujnika. Wykrywane są obiekty jedynie na wprost (wąski kąt). Zadziałanie czujnika zasygnalizuje dodatkowo czerwona dioda.

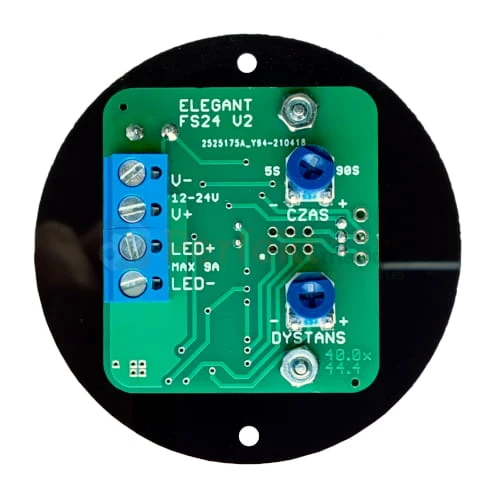

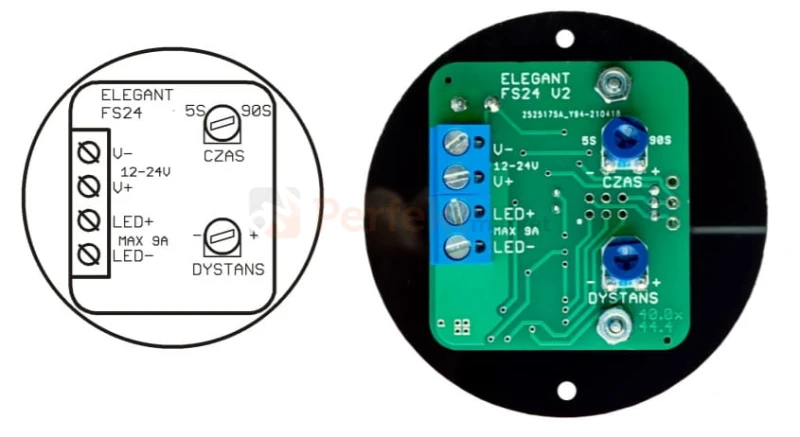

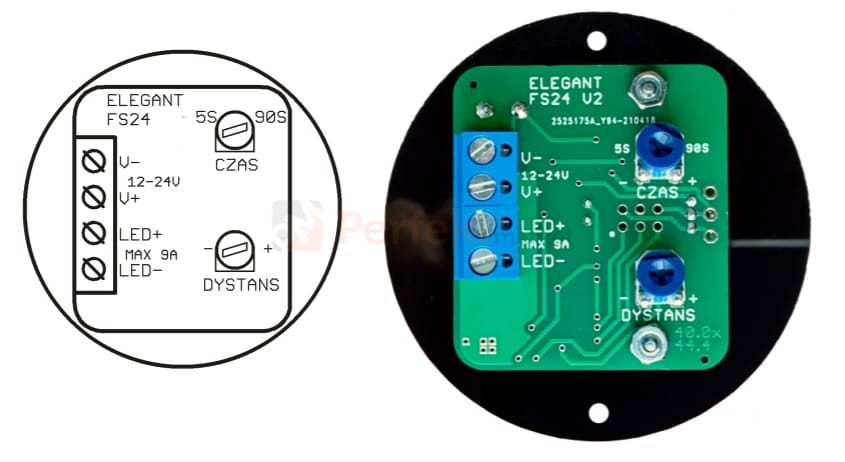

Możliwości regulacji czujnika:

• regulacja odległości działania min 35 cm max. 140 cm - pokrętłem DYSTANS
• regulacja czasu włączenia oświetlenia od 5 do 90 sekund

Czujnik odbiciowy FS24 nie posiada wbudowanego czujnika zmierzchu. Chcąc aby czujniki działały tylko o określonej porze- czyli kiedy się ściemnia lub jest noc w układ wymagane jest wstawienie czujnika zmierzchowego.

Najlepszą opcją jest montaż czujnika zmierzchowego po stronie napięcia 230V a więc przed zasilaczem.

Sam czujnik zmierzchowy może być schowany w puszcze, szafce, pod schodami jednak sonda musi być wyciągnięta i doprowadzona do takiego miejsca gdzie dochodzą promienie słoneczne.

Polecane modele czujników zmierzchowych: 230V:

• Czujnik zmierzchu z soną ID-0054

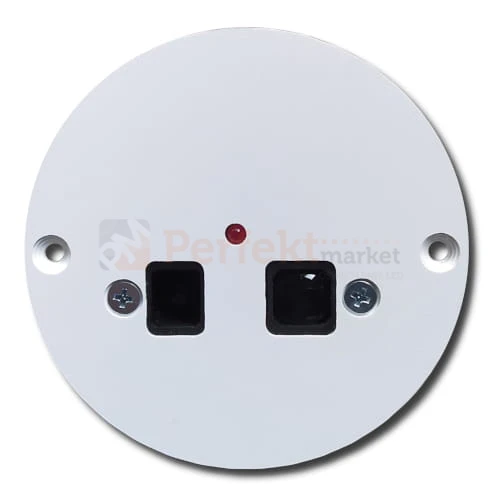

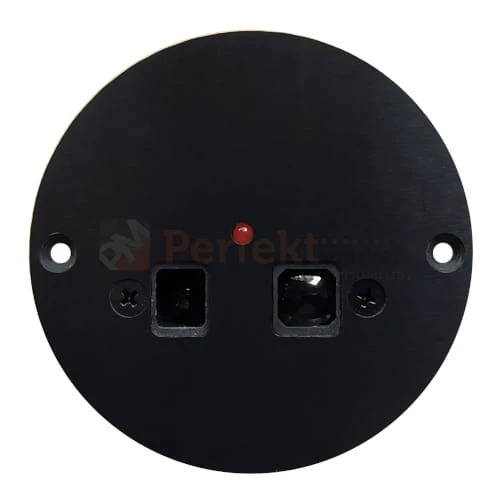

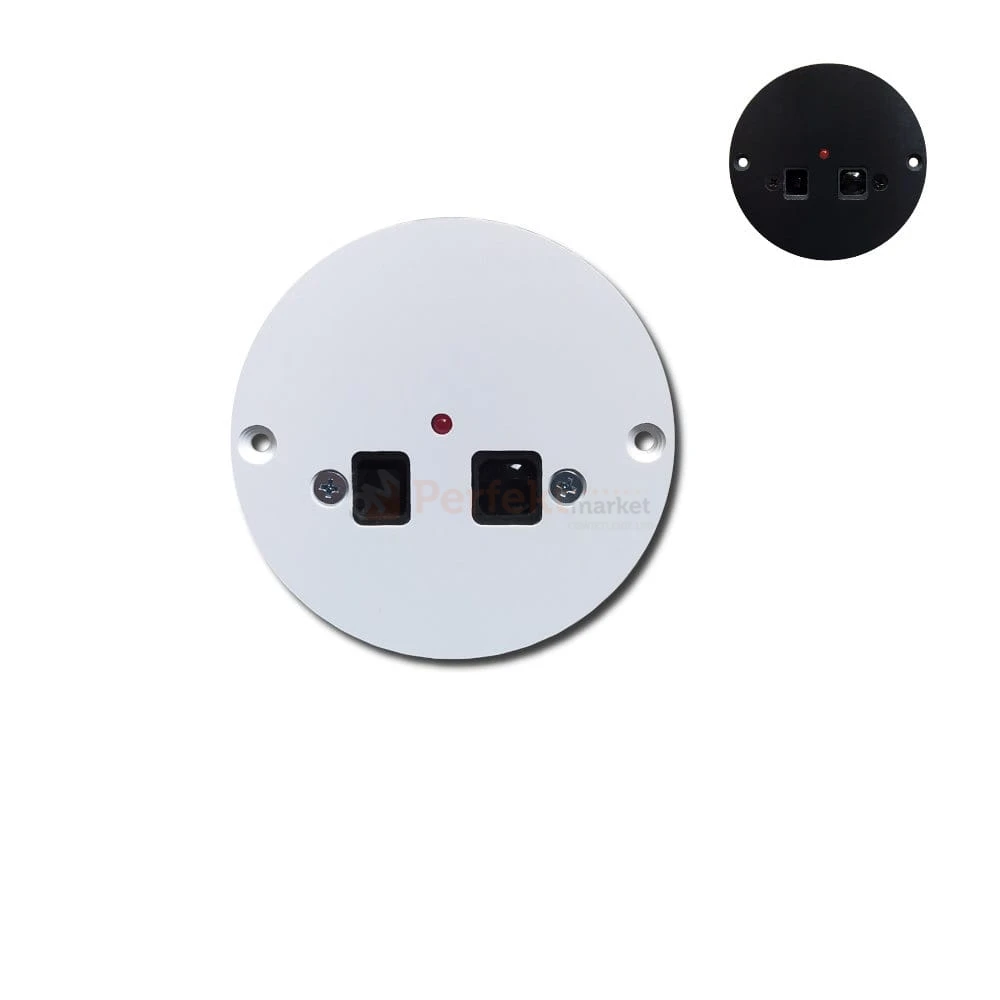

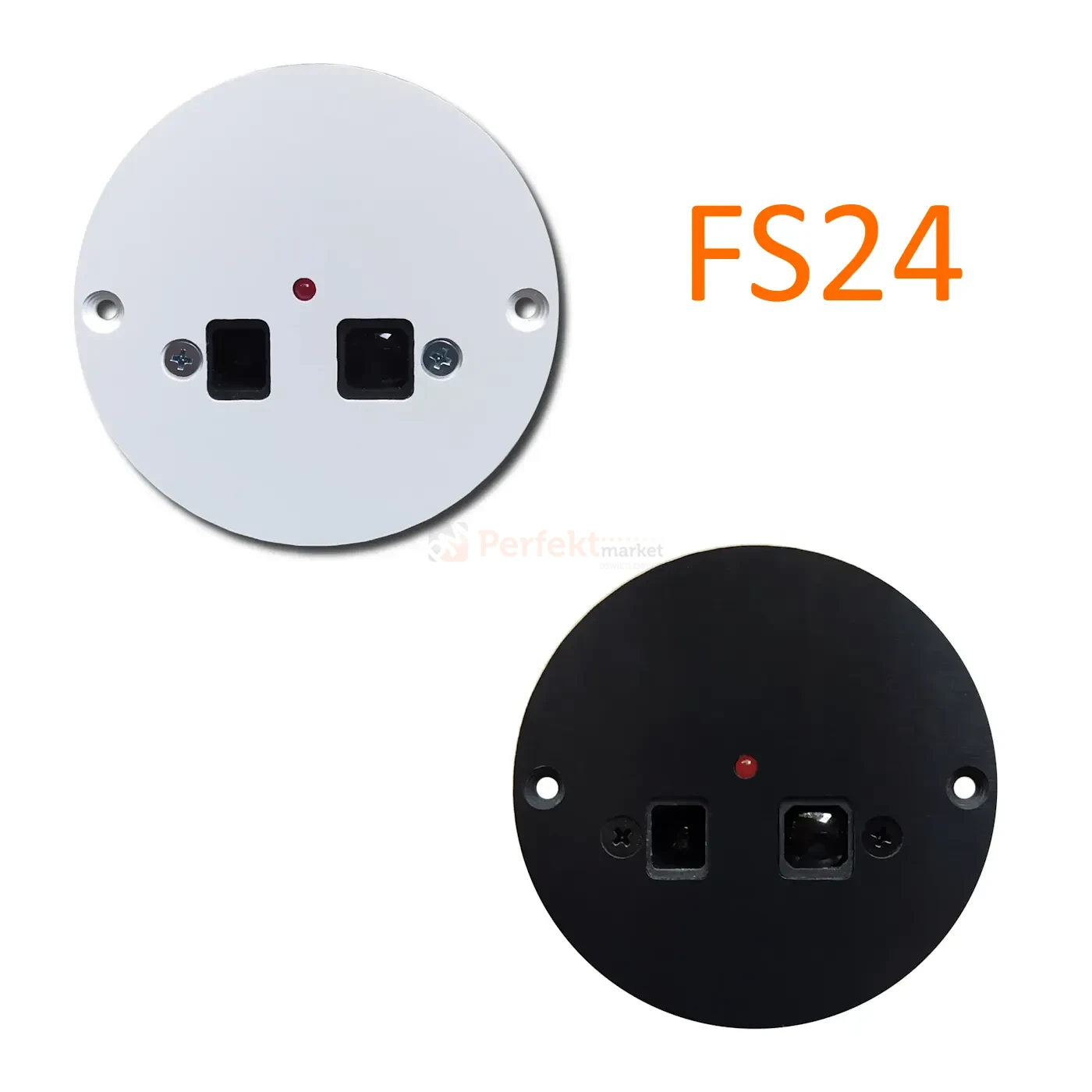

Do wyboru 2 wersje kolorystyczne czujnika: biała lub czarna.

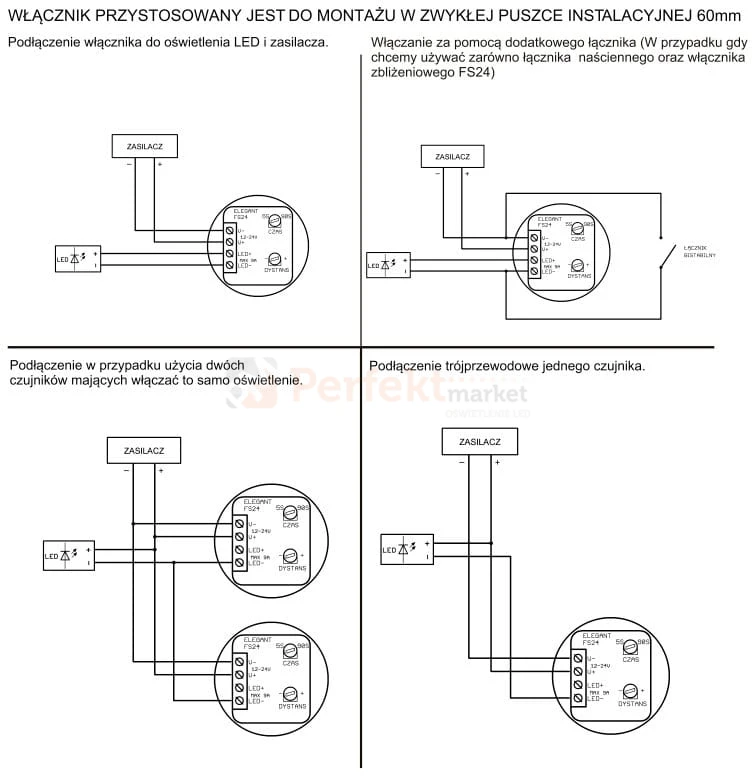

Schemat instalacji:

Specyfikacja:

• Napięcie zasilania: 12V DC
• Obciążenie prądowe max: 9A
• Maksymalna odległość detekcji: 140cm
• Minimalna odległość detekcji: 35cm
• Kąt detekcji: tylko na wprost, wąski kąt
• Czujnik zmierzchu: nie
• Klasa szczelności: IP20
• Sposób montażu: puszka ⌀60
• Temperatura pracy: od+5 do +40°C
• Wymiary czujnika: średnica: 69mm, głębokość:39mm
• Gwarancja: 2 lata
